一、 開關電源的電路組成

　　開關電源的主要電路是由輸入電磁干擾濾波器(EMI)、整流濾波電路、功率變換電路、PWM

　　控制器電路、輸出整流濾波電路組成。輔助電路有輸入過欠壓保護電路、輸出過欠壓保護電

　　路、輸出過流保護電路、輸出短路保護電路等。

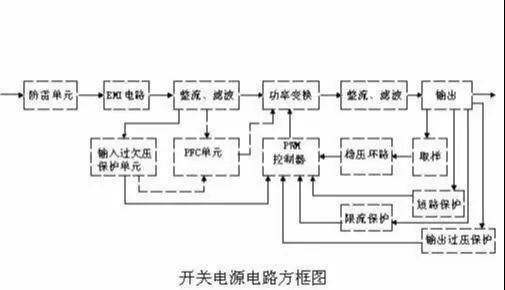

　　開關電源的電路組成方框圖如下：

　　二、 輸入電路的原理及常見電路[/b]：：

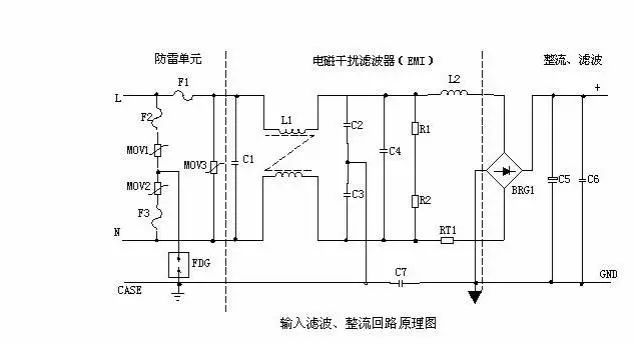

　　1、AC 輸入整流濾波電路原理：

　?、?防雷電路：當有雷擊，產生高壓經電網導入電源時，由 MOV1、MOV2、MOV3：F1、F2、F3、

　　FDG1 組成的電路進行保護。當加在壓敏電阻兩端的電壓超過其工作電壓時，其阻值降低，

　　使高壓能量消耗在壓敏電阻上，若電流過大，F(xiàn)1、F2、F3 會燒毀保護后級電路。

　?、?輸入濾波電路：C1、L1、C2、C3 組成的雙 π 型濾波網絡主要是對輸入電源的電磁噪聲

　　及雜波信號進行抑制，防止對電源干擾，同時也防止電源本身產生的高頻雜波對電網干擾。

　　當電源開啟瞬間，要對 C5 充電，由于瞬間電流大，加 RT1(熱敏電阻)就能有效的防止浪

　　涌電流。因瞬時能量全消耗在 RT1 電阻上，一定時間后溫度升高后 RT1 阻值減小(RT1 是負

　　溫系數元件)，這時它消耗的能量非常小，后級電路可正常工作。

　?、?整流濾波電路：交流電壓經 BRG1 整流后，經 C5 濾波后得到較為純凈的直流電壓。若 C5

　　容量變小，輸出的交流紋波將增大。

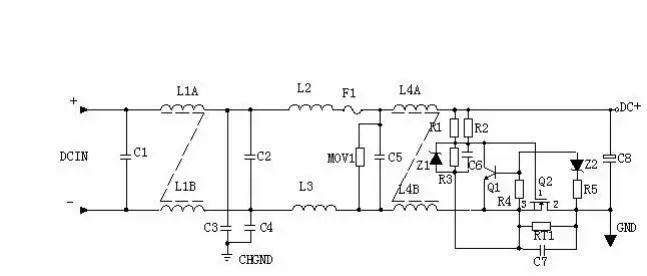

　　2、 DC 輸入濾波電路原理：

　　① 輸入濾波電路：C1、L1、C2 組成的雙 π 型濾波網絡主要是對輸入電源的電磁噪聲及雜

　　波信號進行抑制，防止對電源干擾，同時也防止電源本身產生的高頻雜波對電網干擾。C3、

　　C4 為安規電容，L2、L3 為差模電感。

　?、?R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7 組成抗浪涌電路。在起機的瞬間，

　　由于 C6 的存在 Q2 不導通，電流經 RT1 構成回路。當 C6 上的電壓充至 Z1 的穩壓值時 Q2 導

　　通。如果 C8 漏電或后級電路短路現象，在起機的瞬間電流在 RT1 上產生的壓降增大，Q1 導

　　通使 Q2 沒有柵極電壓不導通，RT1 將會在很短的時間燒毀，以保護后級電路。

　　三、 功率變換電路[/b]：：

　　1、 MOS 管的工作原理：目前應用最廣泛的絕緣柵場效應管是 MOSFET(MOS 管)，是利用半

　　導體表面的電聲效應進行工作的。也稱為表面場效應器件。由于它的柵極處于不導電狀態，

　　所以輸入電阻可以大大提高，最高可達 105 歐姆，MOS 管是利用柵源電壓的大小，來改變半

　　導體表面感生電荷的多少，從而控制漏極電流的大小。

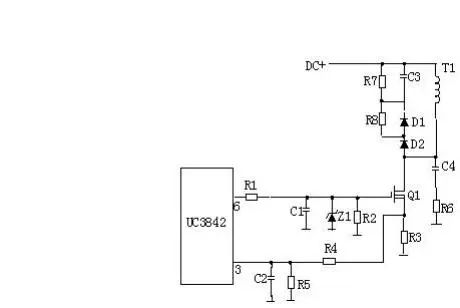

　　2、 常見的原理圖：

　　3、工作原理：

　　R4、C3、R5、R6、C4、D1、D2 組成緩沖器，和開關 MOS 管并接，使開關管電壓應力減少，

　　EMI 減少，不發生二次擊穿。在開關管 Q1 關斷時，變壓器的原邊線圈易產生尖峰電壓和尖

　　峰電流，這些元件組合一起，能很好地吸收尖峰電壓和電流。從 R3 測得的電流峰值信號參

　　與當前工作周波的占空比控制，因此是當前工作周波的電流限制。當 R5 上的電壓達到 1V

　　時，UC3842 停止工作，開關管 Q1 立即關斷 。

　　R1 和 Q1 中的結電容 CGS、CGD 一起組成 RC 網絡，電容的充放電直接影響著開關管的開關速

　　度。R1 過小，易引起振蕩，電磁干擾也會很大;R1 過大，會降低開關管的開關速度。Z1 通

　　常將 MOS 管的 GS 電壓限制在 18V 以下，從而保護了 MOS 管。

　　Q1 的柵極受控電壓為鋸形波，當其占空比越大時，Q1 導通時間越長，變壓器所儲存的能量

　　也就越多;當 Q1 截止時，變壓器通過 D1、D2、R5、R4、C3 釋放能量，同時也達到了磁場復

　　位的目的，為變壓器的下一次存儲、傳遞能量做好了準備。IC 根據輸出電壓和電流時刻調

　　整著⑥腳鋸形波占空比的大小，從而穩定了整機的輸出電流和電壓。

　　C4 和 R6 為尖峰電壓吸收回路。

　　4、推挽式功率變換電路：

　　Q1 和 Q2 將輪流導通。

　　5、有驅動變壓器的功率變換電路：T2 為驅動變壓器，T1 為開關變壓器，TR1 為電流環。

　　四、 輸出整流濾波電路[/b]：：

　　1、 正激式整流電路：

　　T1 為開關變壓器，其初極和次極的相位同相。D1 為整流二極管，D2 為續流二極管，R1、C1、

　　R2、C2 為削尖峰電路。L1 為續流電感，C4、L2、C5 組成 π 型濾波器。

　　2、 反激式整流電路：

　　T1 為開關變壓器，其初極和次極的相位相反。D1 為整流二極管，R1、C1 為削尖峰電路。L1

　　為續流電感，R2 為假負載，C4、L2、C5 組成 π 型濾波器。

　　3、 同步整流電路：

　　工作原理：當變壓器次級上端為正時，電流經 C2、R5、R6、R7 使 Q2 導通，電路構成回路，

　　Q2 為整流管。Q1 柵極由于處于反偏而截止。當變壓器次級下端為正時，電流經 C3、R4、R2

　　使 Q1 導通，Q1 為續流管。Q2 柵極由于處于反偏而截止。L2 為續流電感，C6、L1、C7 組成

　　π 型濾波器。R1、C1、R9、C4 為削尖峰電路。

　　五、 穩壓環路原理[/b]：

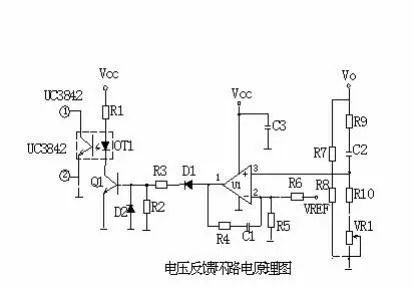

　　1、反饋電路原理圖：

　　2、工作原理：

　　當輸出 U0 升高，經取樣電阻 R7、R8、R10、VR1 分壓后，U1③腳電壓升高，當其超過 U1②

　　腳基準電壓后 U1①腳輸出高電平，使 Q1 導通，光耦 OT1 發光二極管發光，光電三極管導通，

　　UC3842①腳電位相應變低，從而改變 U1⑥腳輸出占空比減小，U0 降低。

　　當輸出 U0 降低時，U1③腳電壓降低，當其低過 U1②腳基準電壓后 U1①腳輸出低電平，Q1

　　不導通，光耦 OT1 發光二極管不發光，光電三極管不導通，UC3842①腳電位升高，從而改變

　　U1⑥腳輸出占空比增大，U0 降低。周而復始，從而使輸出電壓保持穩定。調節 VR1 可改變

　　輸出電壓值。

　　反饋環路是影響開關電源穩定性的重要電路。如反饋電阻電容錯、漏、虛焊等，會產生自激

　　振蕩，故障現象為：波形異常，空、滿載振蕩，輸出電壓不穩定等。

　　六、短路保護電路：

　　1、在輸出端短路的情況下，PWM 控制電路能夠把輸出電流限制在一個安全范圍內，它

　　可以用多種方法來實現限流電路，當功率限流在短路時不起作用時，只有另增設一部分電路。

　　2、短路保護電路通常有兩種，下圖是小功率短路保護電路，其原理簡述如下：

　　當輸出電路短路，輸出電壓消失，光耦 OT1 不導通，UC3842①腳電壓上升至 5V 左右，R1 與

　　R2 的分壓超過 TL431 基準，使之導通，UC3842⑦腳 VCC 電位被拉低，IC 停止工作。UC3842

　　停止工作后①腳電位消失，TL431 不導通 UC3842⑦腳電位上升，UC3842 重新啟動，周而復

　　始。當短路現象消失后，電路可以自動恢復成正常工作狀態。

　　3、下圖是中功率短路保護電路，其原理簡述如下：

　　當輸出短路，UC3842①腳電壓上升,U1 ③腳

　　電位高于②腳時，比較器翻轉①腳輸出高電位，給

　　C1 充電，當 C1 兩端電壓超過⑤腳基準電壓時

　　U1⑦腳輸出低電位，UC3842①腳低于 1V，UCC3842

　　停止工作，輸出電壓為 0V，周而復始，當短路

　　消失后電路正常工作。R2、C1 是充放電時間常數，

　　阻值不對時短路保護不起作用。

　　4、 下圖是常見的限流、短路保護電路。其工作原理簡述如下：

　　當輸出電路短路或過流，變壓器原邊電流增大，R3

　　兩端電壓降增大，③腳電壓升高，UC3842⑥腳輸出占空

　　比逐漸增大，③腳電壓超過 1V 時，UC3842 關閉無輸出。

　　5、下圖是用電流互感器取樣電流的保護電路，

　　有

　　著功耗小，但成本高和電路較為復雜，其工作原

　　理簡述如下：

　　輸出電路短路或電流過大，TR1 次級線圈感

　　應的電壓就越高，當 UC3842③腳超過 1 伏，UC3842

　　停止工作，周而復始，當短路或過載消失，電路自行恢復。

　　七、輸出端限流保護：]：

　　上圖是常見的輸出端限流保護電路，其工作原理簡述如上圖：當輸出電流過大時，RS

　　(錳銅絲)兩端電壓上升，U1③腳電壓高于②腳基準電壓，U1①腳輸出高電壓，Q1 導通，

　　光耦發生光電效應，UC3842①腳電壓降低，輸出電壓降低，從而達到輸出過載限流的目的。

　　八、輸出過壓保護電路的原理：

　　輸出過壓保護電路的作用是：當輸出電壓超過設計值時，把輸出電壓限定在一安全值的

　　范圍內。當開關電源內部穩壓環路出現故障或者由于用戶操作不當引起輸出過壓現象時，過

　　壓保護電路進行保護以防止損壞后級用電設備。應用最為普遍的過壓保護電路有如下幾種：

　　1、可控硅觸發保護電路：

　　如上圖，當 Uo1 輸出升高，穩壓管(Z3)擊穿導通，可控硅(SCR1)的控制端得到觸

　　發電壓，因此可控硅導通。Uo2 電壓對地短路，過流保護電路或短路保護電路就會工作，停

　　止整個電源電路的工作。當輸出過壓現象排除，可控硅的控制端觸發電壓通過 R 對地泄放，

　　可控硅恢復斷開狀態。

　　2、光電耦合保護電路：

　　如上圖，當 Uo 有過壓現象時，穩壓管擊穿導通，經光耦(OT2)R6 到地產生電流流過，

　　光電耦合器的發光二極管發光，從而使光電耦合器的光敏三極管導通。Q1 基極得電導通，

　　3842 的③腳電降低，使 IC 關閉，停止整個電源的工作，Uo 為零，周而復始，。

　　3、輸出限壓保護電路：

　　輸出限壓保護電路如下圖，當輸出電壓升高，穩壓管導通光耦導通，Q1 基極有驅動電

　　壓而道通，UC3842③電壓升高，輸出降低，穩壓管不導通，UC3842③電壓降低，輸出電壓升

　　高。周而復始，輸出電壓將穩定在一范圍內(取決于穩壓管的穩壓值)。

　　4、輸出過壓鎖死電路：

　　圖 A 的工作原理是，當輸出電壓 Uo 升高，穩壓管導通，光耦導通，Q2 基極得電導通，

　　由于 Q2 的導通 Q1 基極電壓降低也導通，Vcc 電壓經 R1、Q1、R2 使 Q2 始終導通，UC3842③

　　腳始終是高電平而停止工作。在圖 B 中，UO 升高 U1③腳電壓升高，①腳輸出高電平，由于

　　D1、R1 的存在，U1①腳始終輸出高電平 Q1 始終導通，UC3842①腳始終是低電平而停止工作。

　　正反饋?

　　九、功率因數校正電路(PFC)：

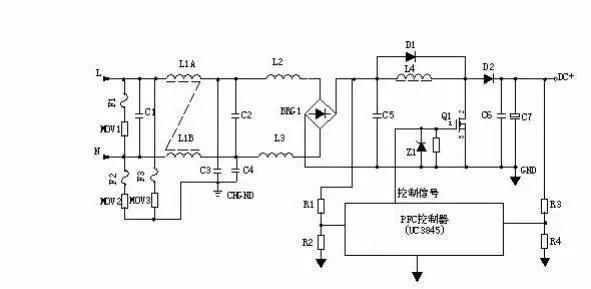

　　1、原理示意圖：

　　2、工作原理：

　　輸入電壓經 L1、L2、L3 等組成的 EMI 濾波器，BRG1 整流一路送 PFC 電感，另一路經

　　R1、R2 分壓后送入 PFC 控制器作為輸入電壓的取樣，用以調整控制信號的占空比，即改變

　　Q1 的導通和關斷時間，穩定 PFC 輸出電壓。L4 是 PFC 電感，它在 Q1 導通時儲存能量，在

　　Q1 關斷時施放能量。D1 是啟動二極管。D2 是 PFC 整流二極管，C6、C7 濾波。PFC 電壓一路

　　送后級電路，另一路經 R3、R4 分壓后送入 PFC 控制器作為 PFC 輸出電壓的取樣，用以調整

　　控制信號的占空比，穩定 PFC 輸出電壓。

　　十、輸入過欠壓保護：

　　1、 原理圖：

　　2、 工作原理：

　　AC 輸入和 DC 輸入的開關電源的輸入過欠壓保護原理大致相同。保護電路的取樣電壓均

　　來自輸入濾波后的電壓。

　　取樣電壓分為兩路，一路經 R1、R2、R3、R4 分壓后輸入比較器 3 腳，如取樣電壓高于

　　2 腳基準電壓，比較器 1 腳輸出高電平去控制主控制器使其關斷，電源無輸出。另一路經 R

　　7、R8、R9、R10 分壓后輸入比較器 6 腳，如取樣電壓低于 5 腳基準電壓，比較器 7 腳輸出

　　高電平去控制主控制器使其關斷，電源無輸出。
