在大學電路書籍上以及老師傳授的知識中告訴我們：為了簡化電路分析允許我們單獨考慮每個電源對電路的影響，然后將這些影響疊加起來得到最終的結果。對于電壓源，當我們考慮其他電源的影響時，需要將其短路，對于電流源，需要將其開路。為什么電壓源是短路而不是開路，電流源開路而不是短路，本文介紹此定理的原理分析

　　原理分析-伏安特性

　　伏安特性

　　伏安特性是描述電氣設備或者材料在不同電壓下的電流響應關系曲線，通過此曲線我們可以分析和理解各種電氣元器件的行為。

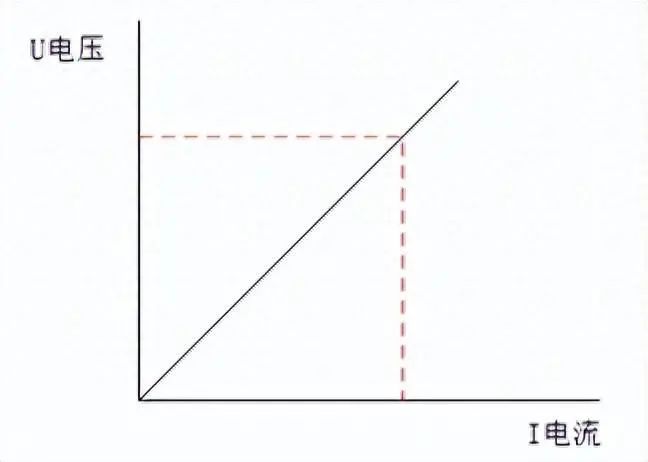

　　電阻伏安特性：R電阻= U電壓/I電流 =斜率,斜率的大小表示電阻的大小，此時電阻大小會有2個極端，電阻無窮大(曲線逆時針旋轉)以及電阻為0R(曲線順時針旋轉)

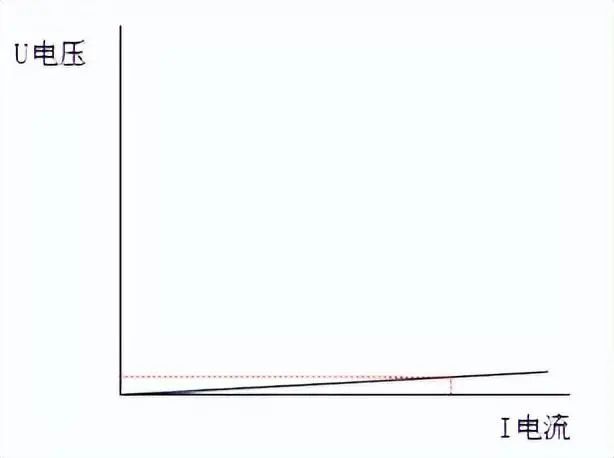

　　當R電阻為0，根據公式R=U / I ，可以近似等效于U為0V,斜率這條線會趨近于X軸，并且會與X軸平行，與Y軸垂直如下圖(方便觀察下圖僅僅表示電阻趨近于0)

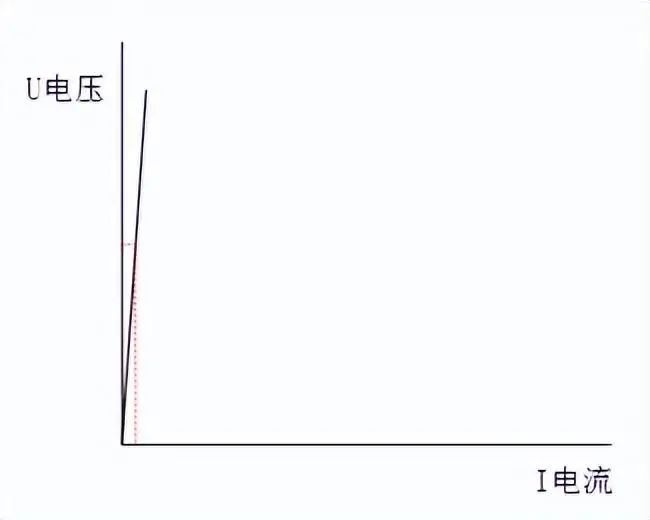

　　當R電阻無窮大，根據公式R=U / I ，可以近似等效于I趨近0，,斜率這條線會趨近于Y軸，并且會與Y軸平行，與X軸垂直如下圖(方便觀察下圖僅僅表示電阻趨近于無窮大)

　　電壓源伏安特性

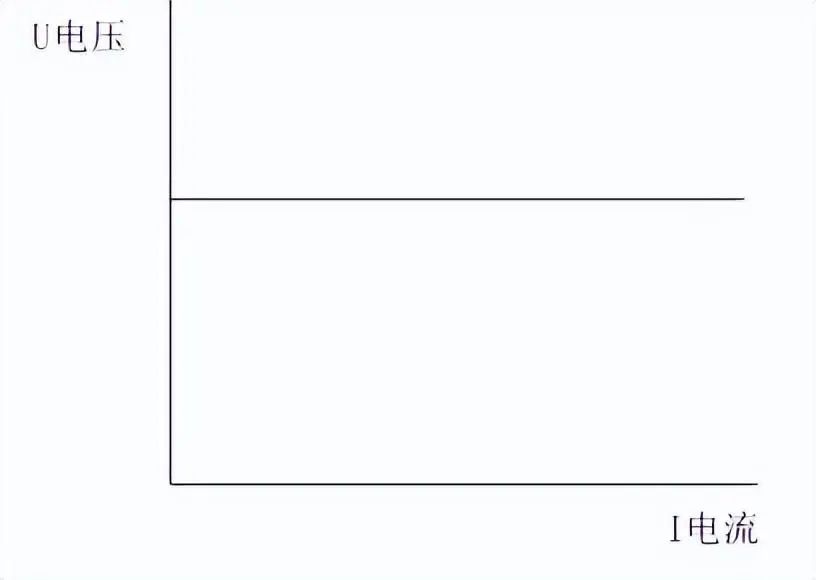

　　理想電壓源，無論電流多大，電壓都是恒定的，如下圖

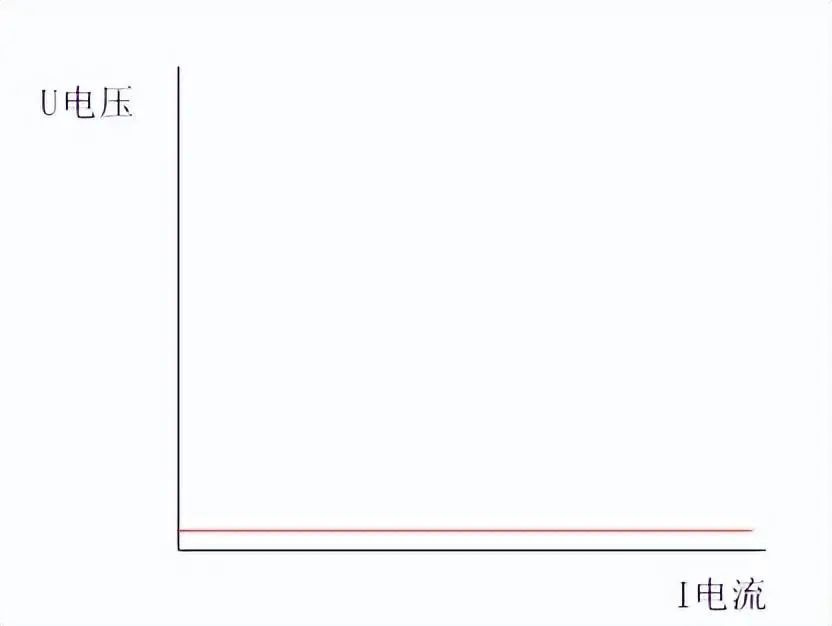

　　當電壓源U電壓為0V，如下圖(方便觀察下圖僅僅表示電壓趨近于0V)

　　電壓源U電壓為0V的伏安特性曲線 與R電阻為0 R伏安特性等效

　　相當于把電阻的伏安特性順時針旋轉

　　電流源伏安特性

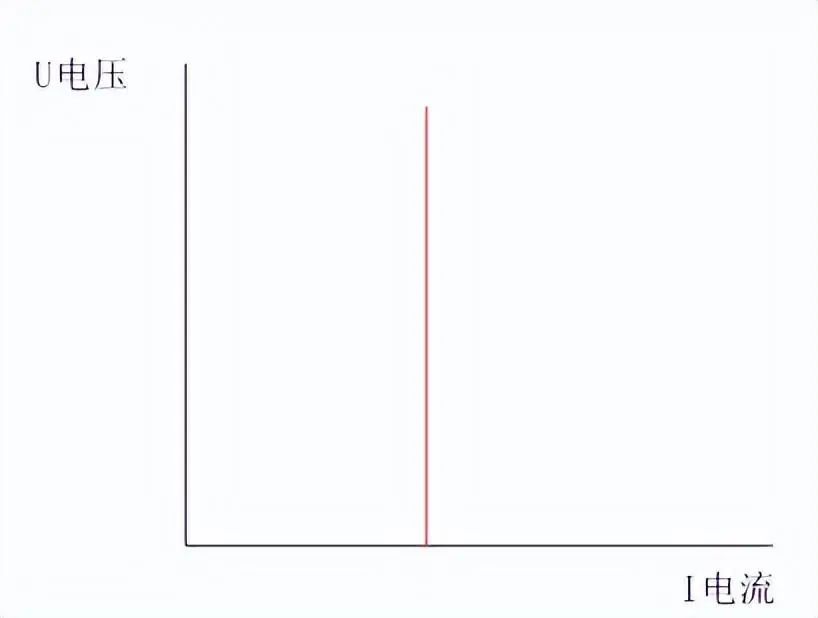

　　理想電流源，無論電壓多大，電流都是恒定的，如下圖

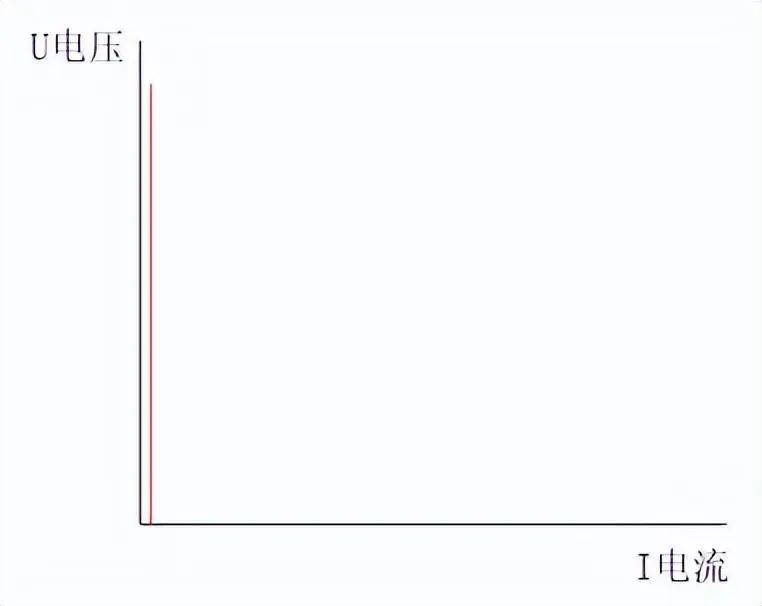

　　當電流源I電流趨近于0，如下圖(方便觀察下圖僅僅表示電流趨近于0)

　　此I電流趨近于0的伏安特性曲線 與R電阻趨近于無窮大 伏安特性等效

　　相當于把電阻的伏安特性逆時針旋轉

　　案例

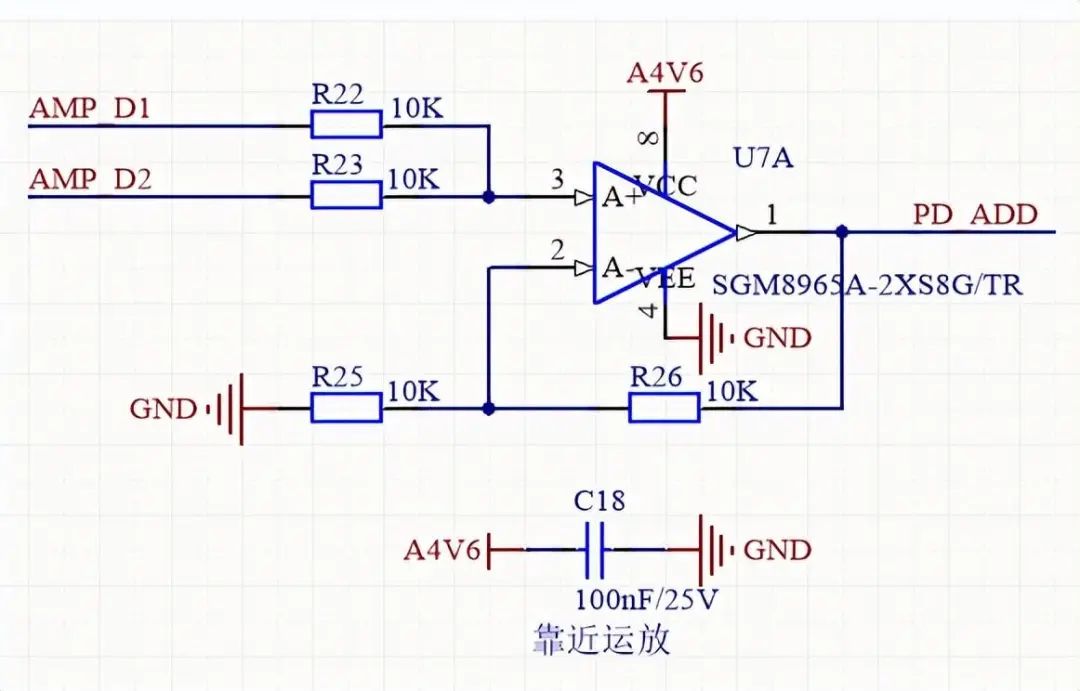

　　如下圖，同時存在PD_ADD與AMP_D1和AMP_D2 兩個電壓源，該如何計算輸入與輸入的關系

　　AMP_D1和AMP_D2兩個電壓源?？梢园凑寨B加定理AMP_D2等效為短路接地，計算AMP_D1與PD_ADD的關系V1，同理按照此方式將AMP_D1等效為短路接地，計算AMP_D2與PD_ADD的關系V2，最終疊加在一起得到結果V1+V2

　　總結

　　電壓源電壓為0，此時電壓源伏安特性與電阻為0伏安特性一致，故我們可以把電源源當做0R電阻，相當于短路

　　電流源電流為0，此時電流源伏安特性與電阻為無窮大伏安特性一致，故我們可以把電源源當做無窮大電阻，相當于開路
