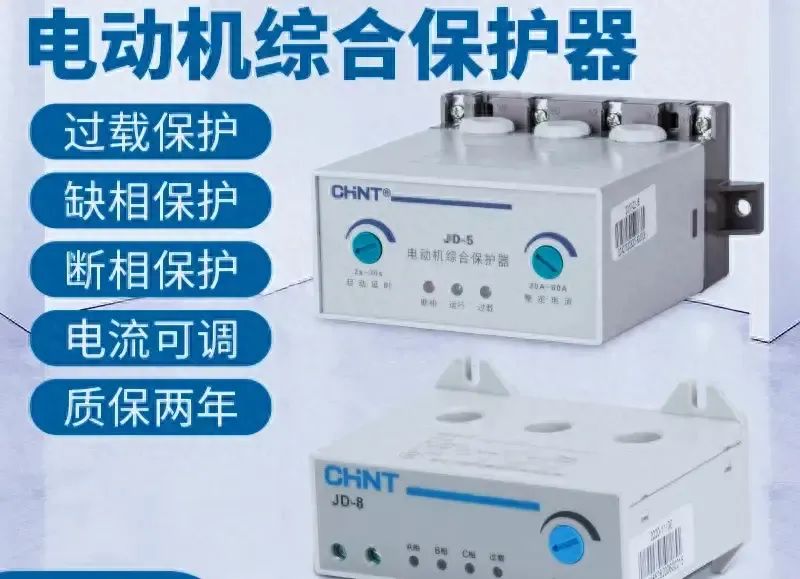

電機綜合保護器的保護功能、缺相保護、過載保護、斷相保護等。

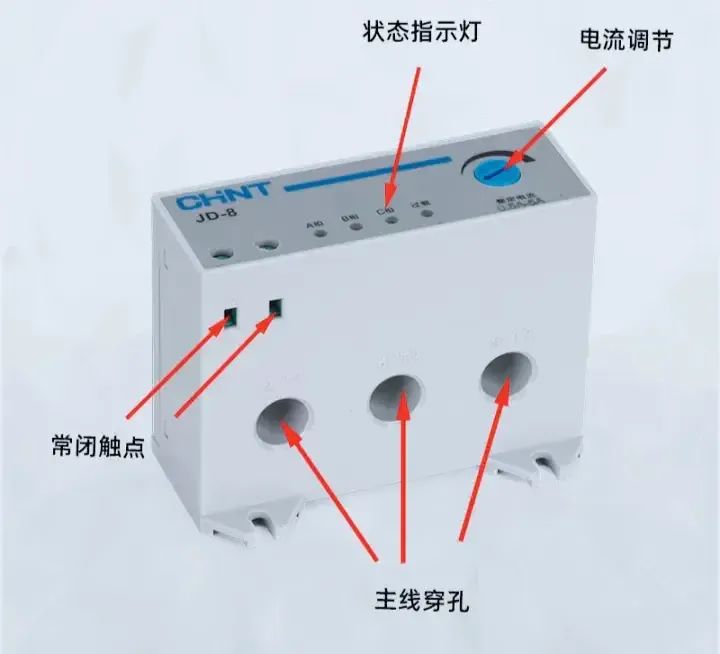

　　電機綜合保護器面板上有電流調節(jié)按鈕、按鈕指示燈、常閉觸點、主線孔等。

　　電機綜合保護器的接線，電機線經過主線孔接入電機，綜合保護器的常閉觸點串聯(lián)在接觸器線圈上，或者串聯(lián)在控制二次回路上。

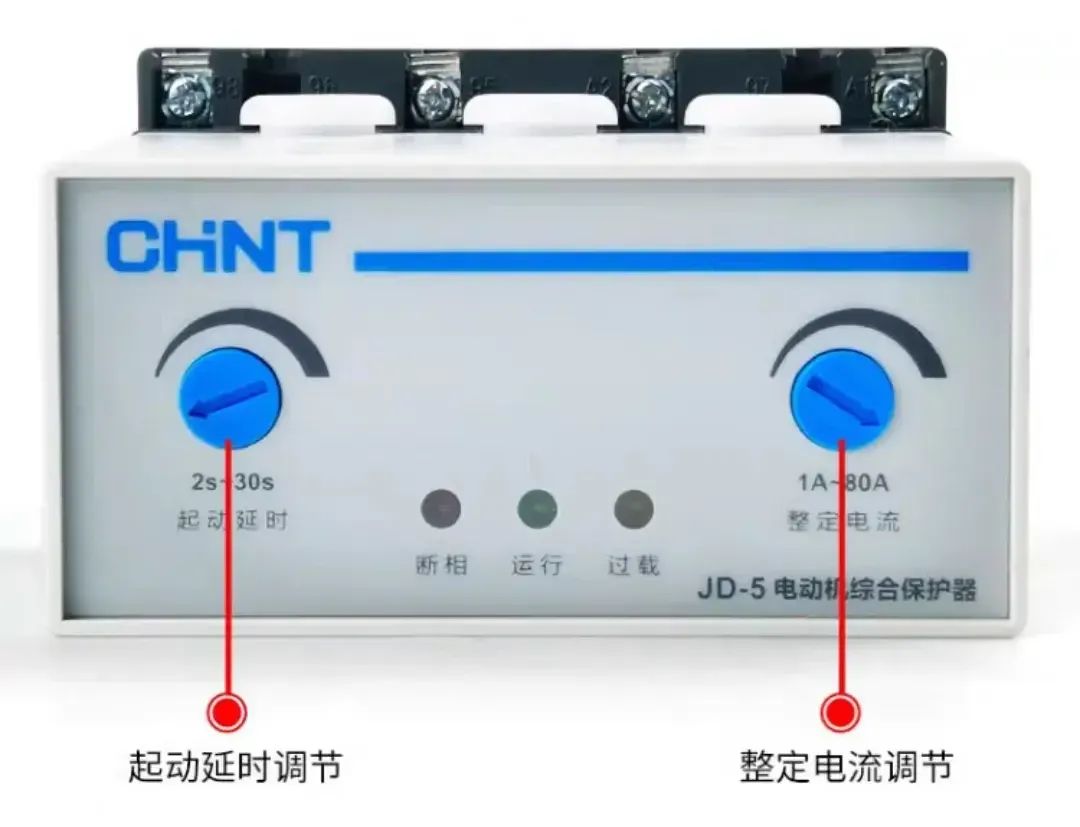

　　啟動延時按鈕的作用,電機在啟動時電流會很大，這時調整啟動延時時間避免誤報警。

　　整定電流的調整，我們這邊原則上是不超過額定電流，根據現(xiàn)場的實際情況進行調整。

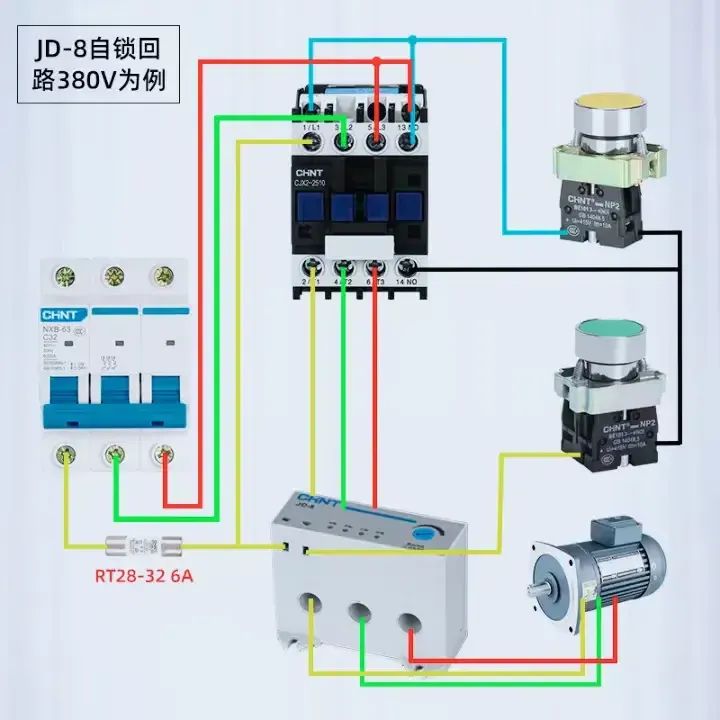

　　控制電壓380V，電機綜合保護器接線

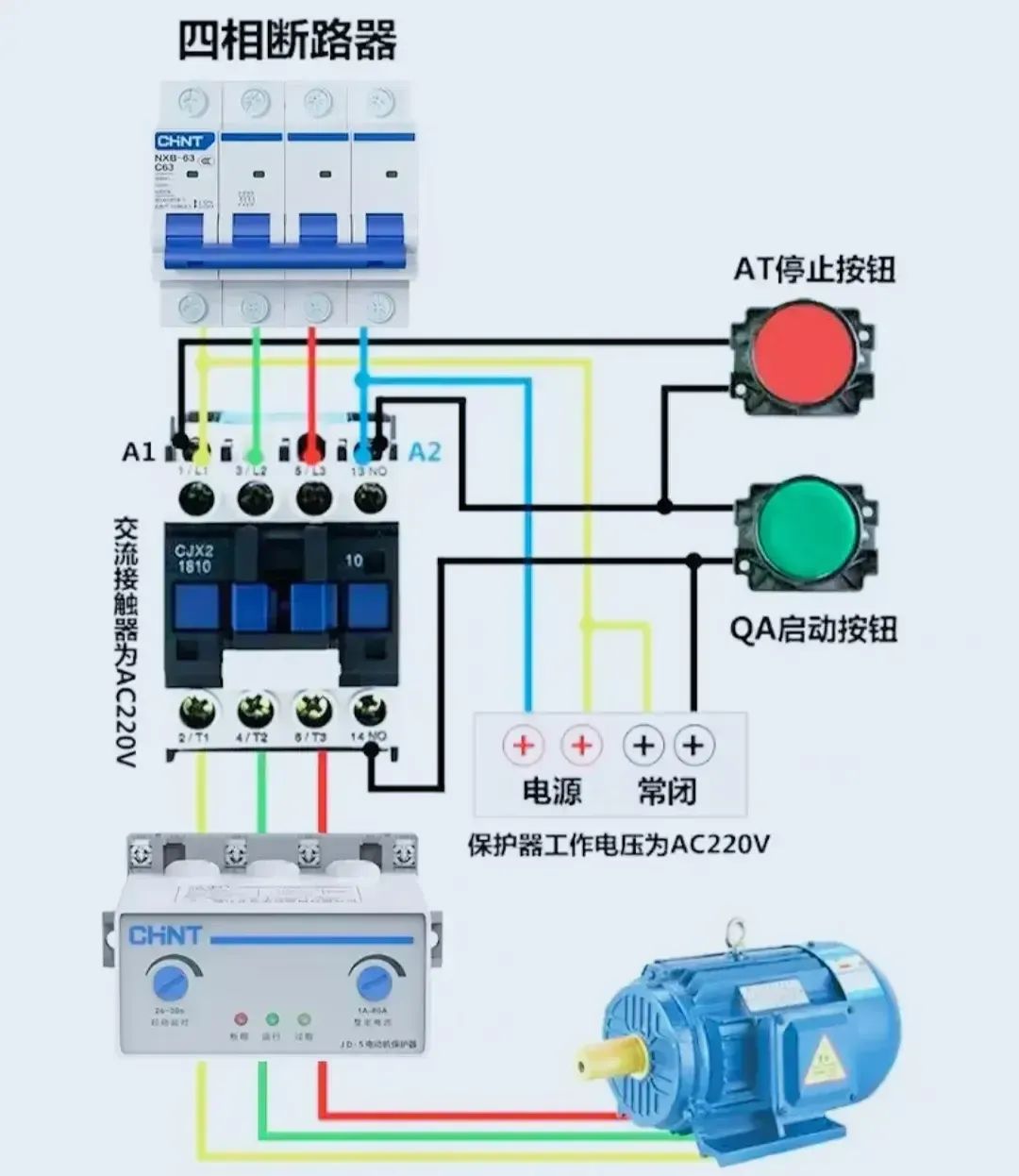

　　控制電壓220V電機綜合保護器接線

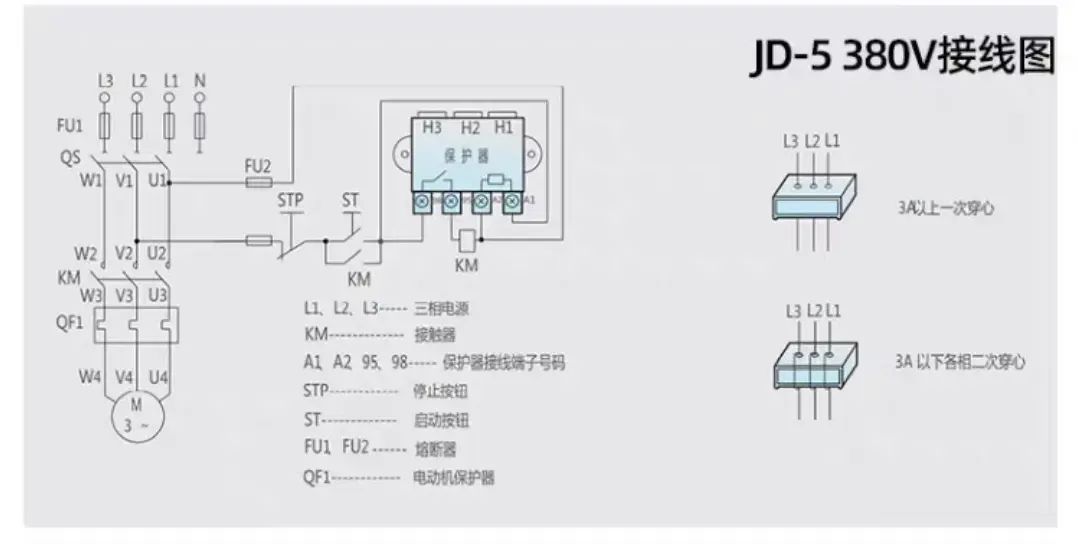

　　控制電壓380V，帶電機綜合保護器保護的電器原理圖。

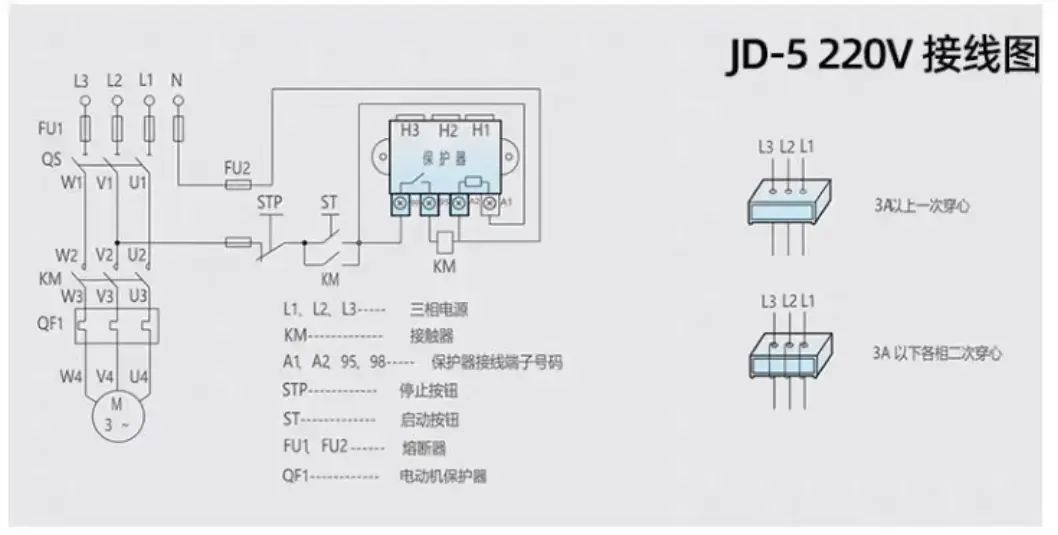

　　控制電壓220V，代電機綜合保護器的電器原理圖。

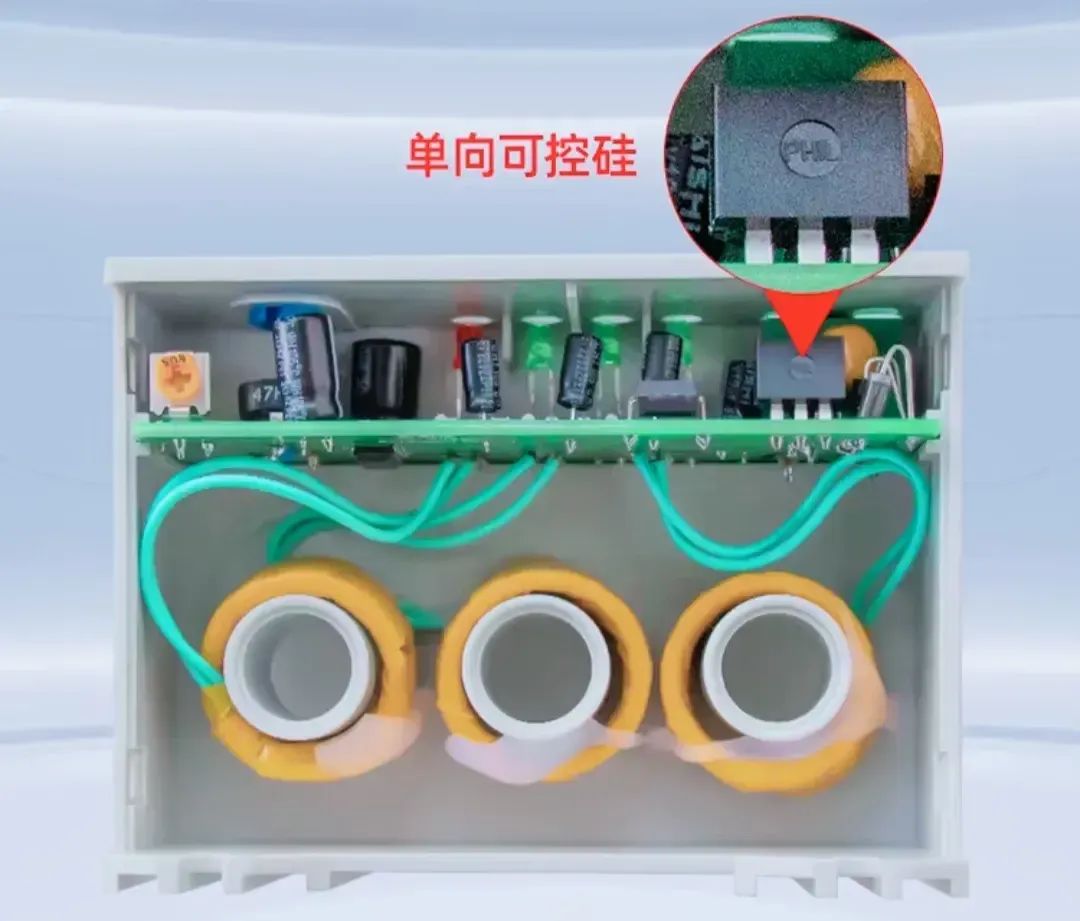

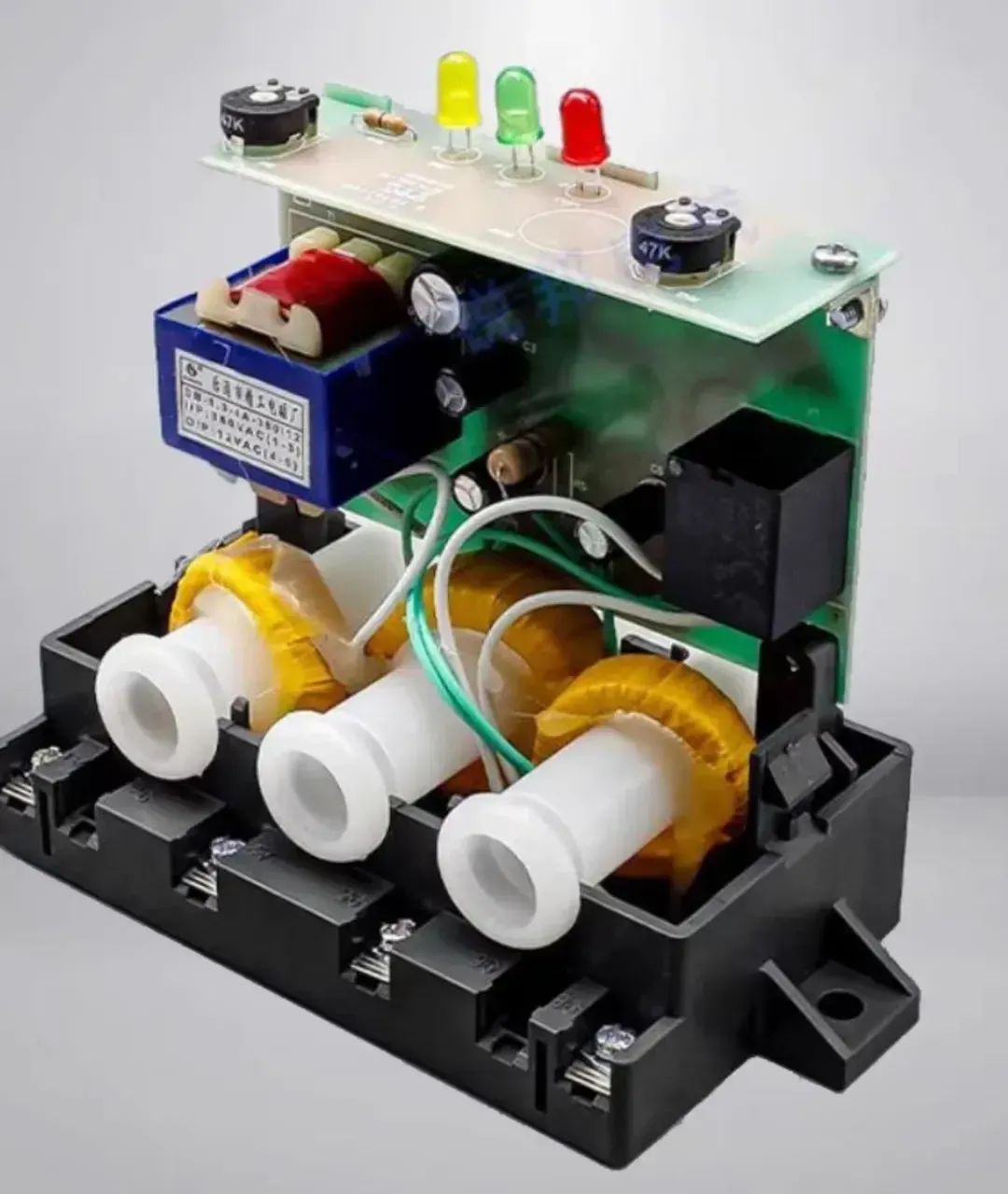

　　電機綜合保護器內部構造圖。

　　電機綜合保護器可以有效防止缺相、過載造成的電機燒毀。
