一、變壓器的同名端異名端

　　1、變壓器

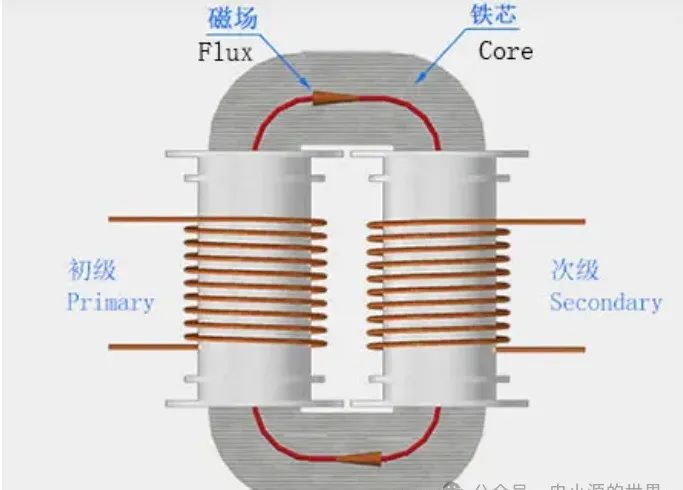

　　如圖所示，變壓器由初級線圈和次級線圈組成，初級線圈是指變壓器的輸入線圈，次級線圈是指變壓器中的輸出線圈。當交流電通過初級線圈時，它會產生一個磁場，這個磁場穿過變壓器的鐵芯，并且在次級線圈中產生感應電動勢。這個電動勢的大小取決于初級線圈和次級線圈之間的匝數比。

　　2、同名端和異名端

　　同名端觀測相位相同，異名端觀測相位相差180°。

　　同名端，是互感線圈之間的電流或電動勢相位判別的依據。同名端具體指：當兩個互感線圈通入電流，所產生的磁通方向相同時，兩個線圈的電流流入段稱為同名端，反之稱為異名端。

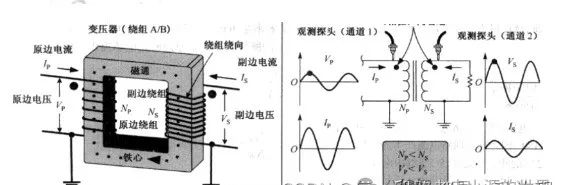

　　#其中點了兩個點的部位就是同名端，原邊電壓 與副邊電壓 相位相同，輸入電壓與輸出電壓無相位差。

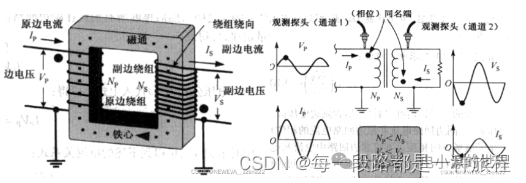

　　#其中原邊電壓 與副邊電壓 相位相反，輸入電壓與輸出電壓相位差180°。

　　二、隔離式拓撲結構

　　2.1 正激變換器

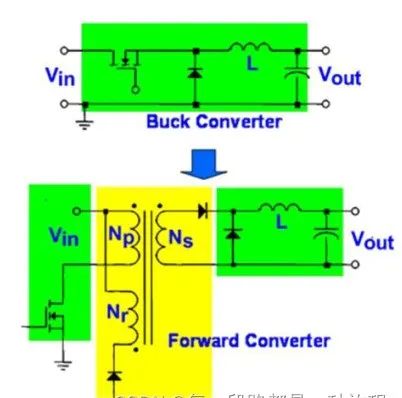

　　單端正激變換器由BUCK電路演變而來，在BUCk電路中的開關管右邊插入一個隔離變壓器實現。

　　左側為初級線圈，右側為次級線圈。工作流程為：

　　當左側開關管導通時，次級線圈產生上正下負(同名端)的感應電動勢，次級線圈一側的上方二極管導通，電流流經二極管-電感-電容后給負載供電。

　　當左側開關管關閉時，電流由電感-電容后給負載供電。

　　注：為什么正激是三個線圈?

　　因為正激在開關管導通時磁芯充磁，而關斷時，初級線圈會形成一個下正上負的反向電動勢，同時線圈N與初級線圈Np極性相反，產生一個上正下負的電動勢，這個電動勢經由二極管消耗掉。

　　同時Nr線圈與初級線圈Np的電流方向是反向的，這樣就可以釋放掉鐵芯中的電磁，不至于產生磁飽和，為下次充磁做準備。

　　2.2 反激變換器

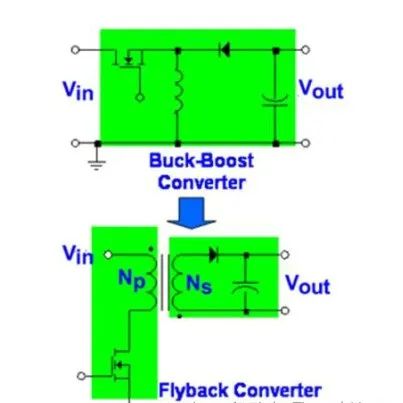

　　反激變換器是由BUCK-BOOST變換器推演而來的。將BUCK-BOOST變換器中的電感替換成一個隔離變壓器即可得到反激變換器。

　　相對于正激變換器，在線圈數量上少了一個線圈Nr，原因在于：在反激變換器中變壓器它既是電感又是變壓器，所以從電感的特性角度來考慮，它是不需要復位繞組線圈Nr的，電感就是一個儲能的器件，它在MOS導通時儲存能量，MOS關斷時釋放能量，所以一直處于平衡狀態，因此不會飽和，不需要多余的線圈使其釋放能量。

　　2.3 反激變換器的優缺點及應用

　　優點：

　?、佟⒉捎靡粋€耦合電感器來充當隔離變壓器并用于儲能。

　　②、輸入和輸出地是隔離的。

　?、?、利用占空比和匝數比來實現電壓的降低或提升。

　　④、易于實現多個輸出。

　?、荨⒉恍枰捎靡粋€單獨的輸出電感器。

　?、?、最適合較低的功率級別。

　　缺點：

　?、?、高輸出紋波電流

　?、?、高輸入紋波電流

　?、邸h(huán)路帶寬可能受限于右半平面零點

　　應用：由于反激采用最簡單的隔離式拓撲，因而具有最低的成本;使用了數量最少的功率組件：4個;并且是人們所了解、實現的數量最多而且得到最廣泛支持的拓撲之一。因此在功率范圍小于150W的應用而言反激變換器是上佳的選擇。
