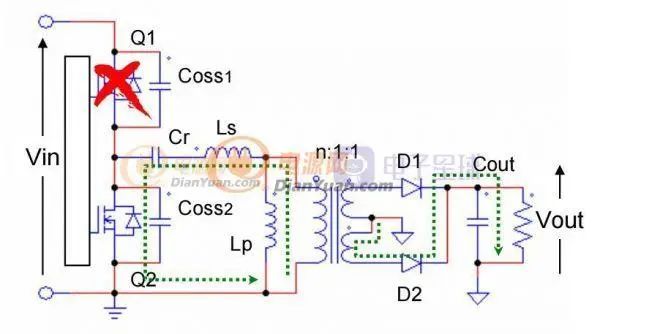

我們開始討論f2此一階段激磁電感將參與電路諧振。下圖為時序圖1，上電初始狀態和前文時序圖一樣，Q1斷開，Q2導通，諧振電流經Ls，Cr，Q2形成回路，變壓器次級感應電壓使D2導通，為負載及濾波電容提供電能。時序圖1如下所示：

　　圖1

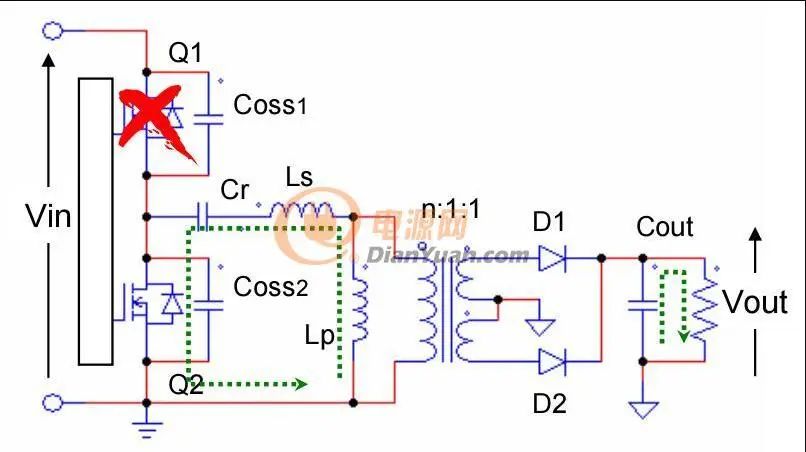

　　第二階段，由于f2及諧振電容Cr均參與諧振，且功率MOS Q2依舊導通，同時次級側二極管D1，D2均未導通，負載由輸出端濾波電容提供能量，下圖為時序圖2：

　　圖2

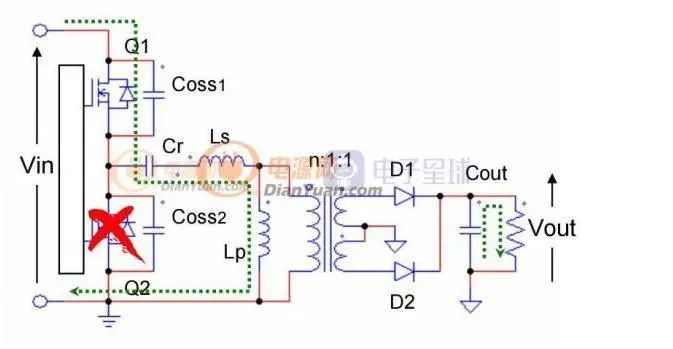

　　第三階段，功率MOS Q1 Q2均截止，初級側激磁電感Lp，初級漏電感Ls及諧振電容Cr產生的諧振電流為上下功率管的體電容充電。為上管體電容充電的電流最終傳輸至Vin，為下管體電容充電的電流經地線形成回路，負載由輸出端濾波電容提供能量。下圖為時序圖3：

　　圖3

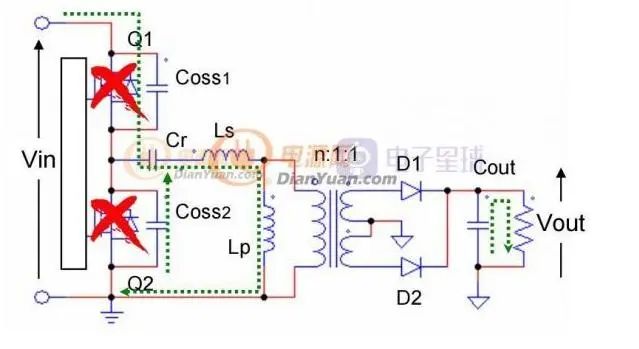

　　第四階段，當上管體電容兩端電壓大于上管體二極管的導通偏置電壓時，上管體二極管導通，此時開通功率MOS Q1，實現了功率MOS Q1的ZVS。此階段初始諧振腔由初級漏電感Ls及電容Cr組成，初級主電感Lp(激磁電感)短路，諧振電流為負半周時，電流方向?yàn)樽筘?fù)右正，電流最終輸入至Vin。變壓器次級感應電壓為上正下負，整流二極管D1導通，為負載提供能量。下圖為時序圖4：

　　圖4

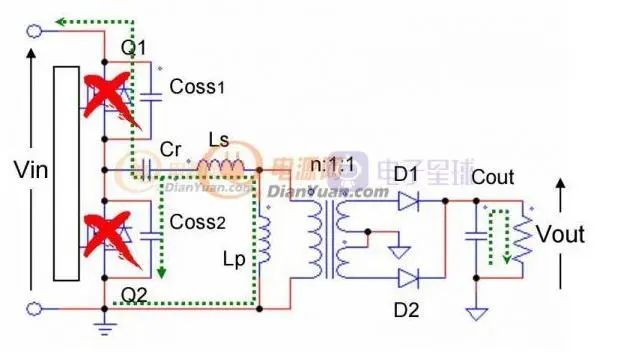

　　第五階段和第四階段時序圖有細微差別，此階段初級側諧振電流為正半周，電流方向?yàn)樽笳邑?fù)，電流經功率MOS Q1最終輸入至地。變壓器次級感應電壓仍然為上正下負，整流二極管D1導通，為負載提供能量。下圖為時序圖5：

　　圖5

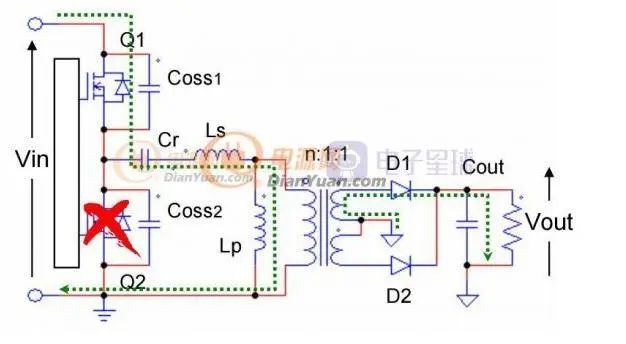

　　第六階段，諧振腔由激磁電感，漏電感及電容組成，此階段電壓方向?yàn)樽笳邑?fù)，電流經功率MOS Q1及諧振網絡最終輸入至地。變壓器次級感應電壓消失，整流二極管D1自然關斷實現ZCS，輸出端濾波電容為負載提供能量。下圖為時序圖6：

　　圖6

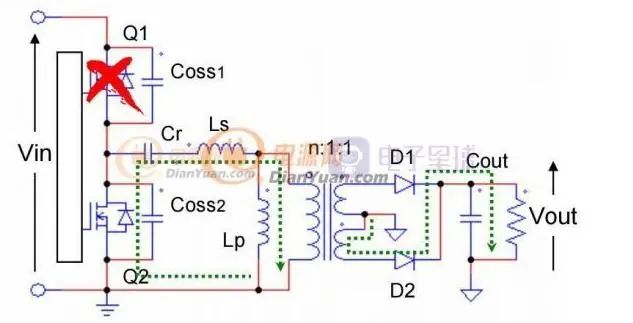

　　第七階段，此階段上管功率MOS Q1關斷，激磁電感仍然參與諧振，產生的諧振電流為上下功率管的體電容充電，為下一階段功率管Q2的零電壓開通做準備。次級側輸出端濾波電容為負載提供能量。下圖為時序圖7：

　　圖7

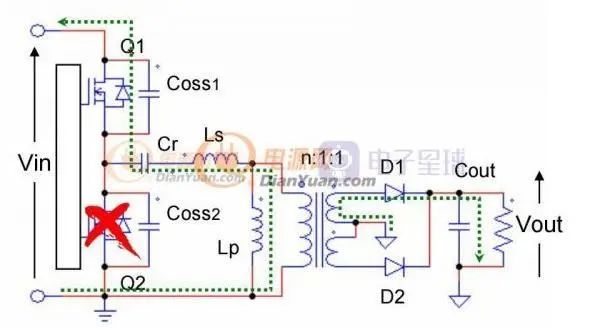

　　第八階段其實就是重復第一階段的時序，至此LLC拓?fù)湫纬梢粋€(gè)循環。此階段下管體電容電壓大于體二極管導通偏置電壓，下管開通實現ZVS。諧振腔由漏電感及電容組成。次級側的感應電壓為中間正下端負，整流二極管D2導通為負載提供能量。下圖為時序圖8：

　　圖8

　　LLC半橋拓?fù)湓碇v解已經完成，第二步LLC半橋拓?fù)浞抡?，后續會繼續更新。上述均為我個人基于ST的技術手冊的理解，有講的不到位或者錯誤的地方還望諸位斧正，謝謝。
