為什么需要使用恒流源電路，有以下幾個主要原因：

　　【基本定義】恒流源：是一種能夠提供穩定電流的電路，不因環境溫度變化而改變。廣泛的應用于led驅動電路中，有降壓驅動和升壓驅動。

　　1、保持電流穩定 2、延長設備壽命 3、提高效率 4、減小電壓變化的影響

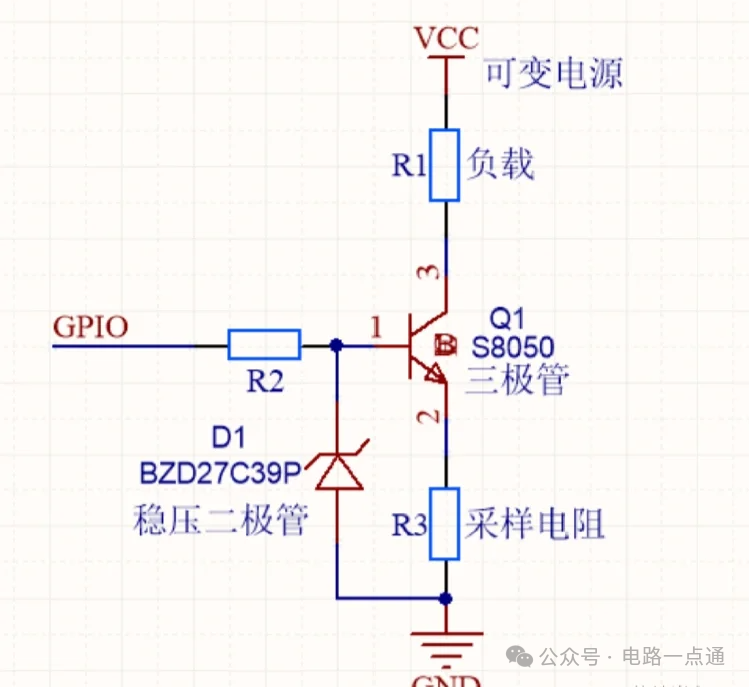

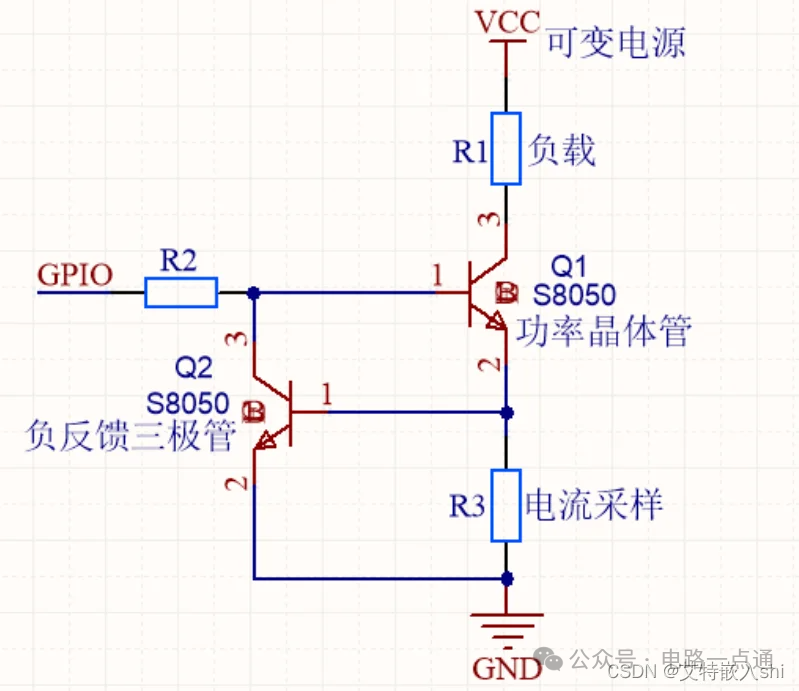

　　【具體設計】簡單的恒流源用分立元件可以如圖1/圖2搭建;圖二中Q1/Q2交替導通使得R3兩端電壓保持在0.7v，恒流穩定在0.7/R3;

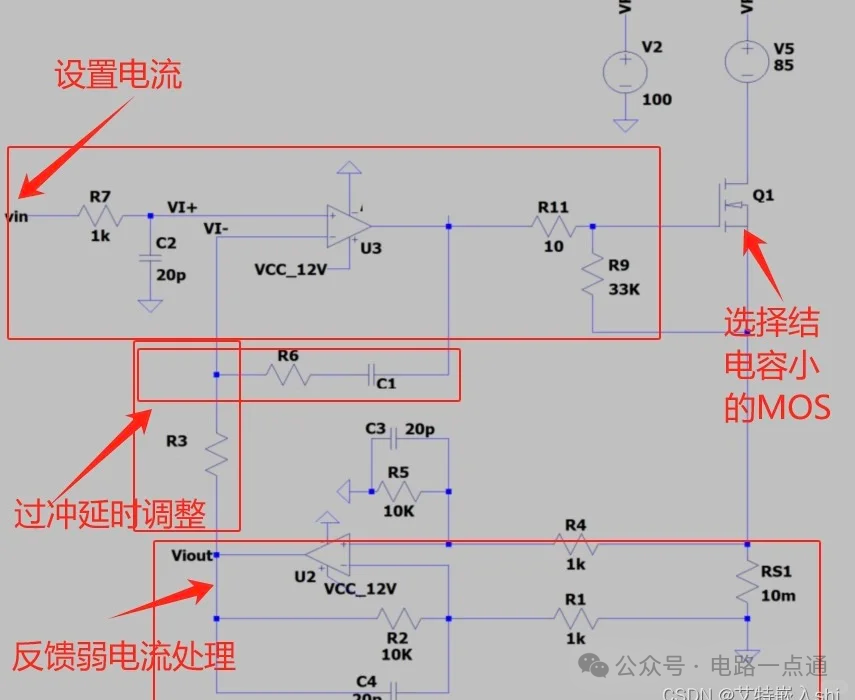

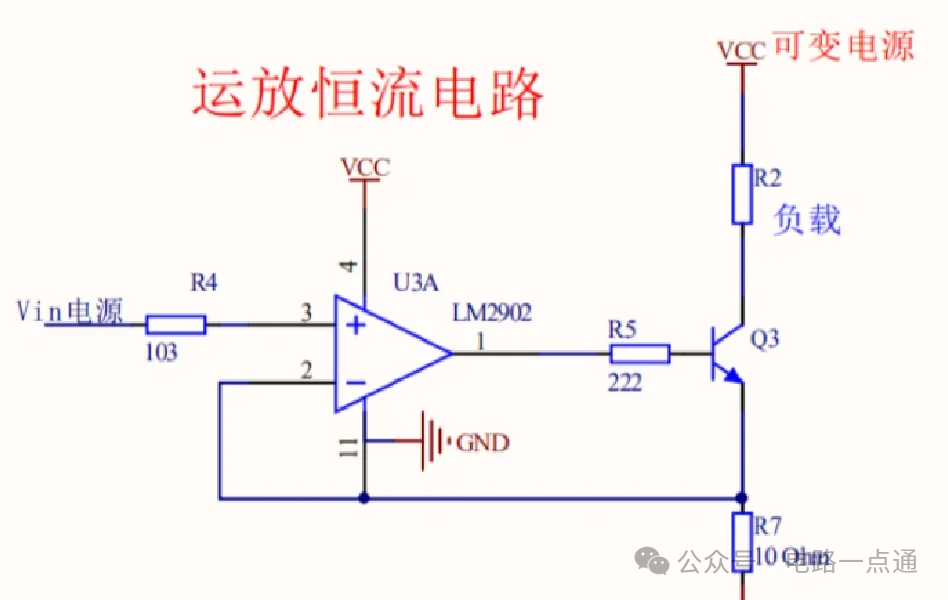

　　對于高精度恒流源需要使用運放來控制輸出，因為它提供了反饋環路給輸入，控制輸出穩定;

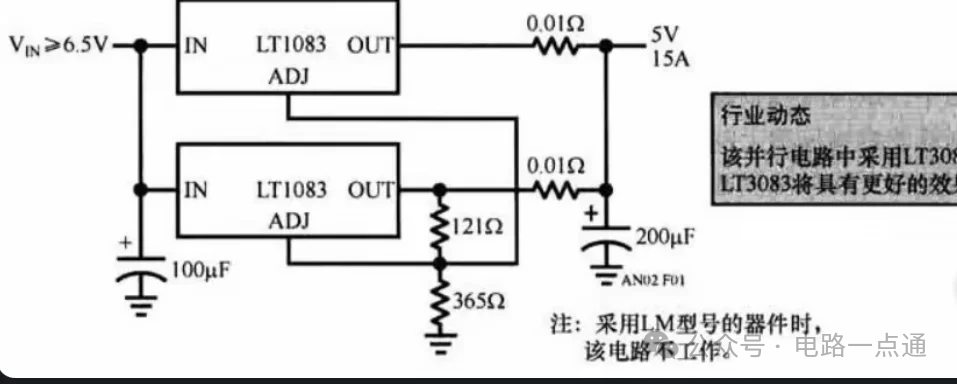

　　對于高功率的恒流源需要更復雜的設計，但是基本框圖和運放一致;

　　【測試注意】判斷高精度恒流源電路有多個關鍵指標，延時(Vin->電流輸出)、電流過沖<5%(電流波形上沖下沖)、上升沿和下降沿時間(反映了一塊電路的響應時間)、電流波形完整(無振鈴無掉坑)、一致性(不同板子直接的差異)。

　　PS：常見問題， 1.mos管發熱是因為mos的D、S存在導通電阻，大電流流過會發熱損耗。管子關斷時電流續流流經體二極管，其導通壓降會產生功耗。今天有個小伙伴說他的dcdc輸出電流大燒壞了mos;

　　2.如果負載電流逐漸增大，對應的輸出電壓會越來越低;輸入功耗也需要提高，在dc source加大電流限制提供更高的功耗輸入實現大的電流輸出;并且要考慮電感的續流能力是否能達到10A。
