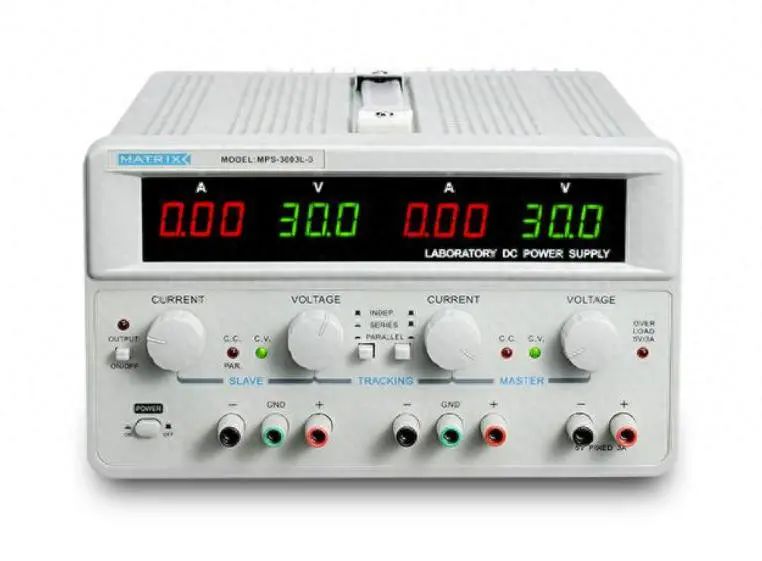

在電路板維修中，往往需要一個直流穩壓電源，來給電路板供電，以便測試電路的工作狀態。

　　市面上有多種多樣的直流穩壓電源，不同的輸出電壓等級和不同的額定電流，我們最常用的電壓30V5A的直流可調電源，也可以是雙路的30V5A，可以串聯出60V的輸出電壓?？梢詽M足常見的電路板供電。

　　主要特點，直流穩壓電源可以提供精確的電壓輸出，并具有較低的紋波電壓，直流穩壓電源可以非常容易的調整出各種電壓，還可以調整好輸出電流的大小，防止電流過大而燒壞電路板。

　　缺點，直流可調電源不適合給電路板供電，只能作為實驗電源或者維修電源。

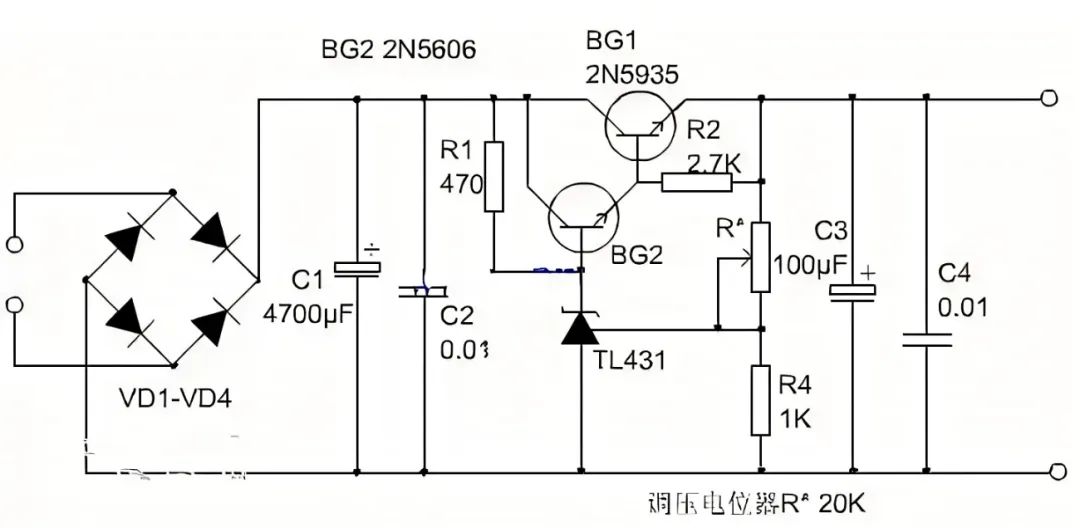

　　直流可調電源內部等效電路圖

　　因?yàn)橹绷骺烧{(diào)穩壓電源的效率低，50W的功率輸出，可能需要70W-80W的輸入功率，高于輸出電壓的功率都消耗在內部功率三極管上，內部功率三極管發熱嚴重，所以只適合維修或者調試使用，當然也有一小部分電路使用這種直流串聯式穩壓電源結構。主要應用在小功率，低成本本的場合。
