1.開關電源基本工作原理

　　1 開關電源的基本構成

　　圖1.1 為開關電源電路的基本構成，它包括整流濾波電路，DC-DC 控制器，開關占空比控制器及取樣比較電路等模塊。

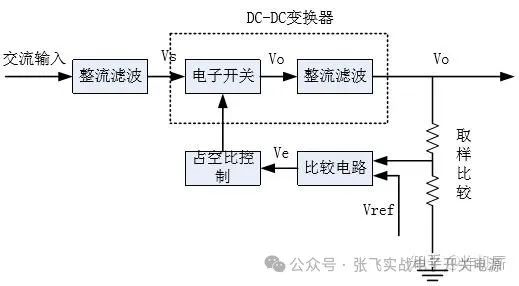

　　圖 1.1 開關電源的基本構成

　　2 開關電源常用的拓?fù)浣Y(jié)構分析

　　作為電源設計的核心組件,可靠性升級的基礎,輕薄小型化的關鍵,電磁兼容性的保障的 DC-DC 直流變換電路,引導著開關電源設計的方向,從本質上來說絕大部分開關控制器都具有常規的幾種拓?fù)浣Y(jié)構。其有兩種基本的類型：非隔離型和隔離型。

　　2.1 降壓型

　　降壓型又稱為 BUCK 控制器，圖 1.2 為其典型電路結構。

　　圖 1.2 降壓型典型電路結構

　　基本工作原理:當開關管導通(Ton)時,電感 L 將能量以磁場的形式儲存起來。隨著電源電壓 Vin 對電感 L 的充電，L 電流 IL 對輸出電容 CO 充電，并提供負載電流 Io， VD 被反向偏置而截止。當開關管截止(Toff)時，L 中消失的磁場使其極性顛倒 VD 加正向偏壓而導通，L 和 CO 在 Toff 提供負載電流 Io。為降壓型電路的二極管電壓和電感電流的波形如下。

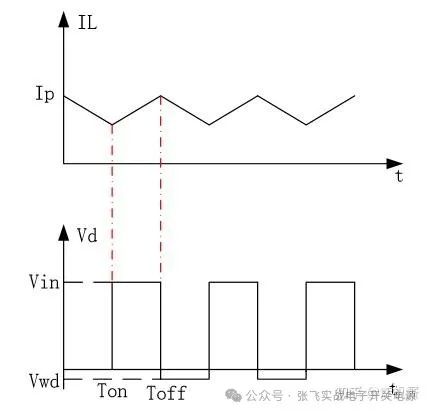

　　圖 1.3 降壓型電路的二極管電壓和電感電流波形

　　2.2 升壓型

　　升壓型又稱為 BOOST 控制器，圖 1.4 為其典型電路結構。

　　圖 1.4 升壓型典型電路結構

　　基本工作原理：當開關管導通時，能量儲存在 L 中，由于 VD 截止，所以 Ton 期間，負載的電壓和電流由 CO 供給在開關管。截止時，儲存在 L 中的能量通過正向偏置的 VD 傳送到負載和 CO， L 放電電壓的極性與VIN 相同，且與 Vin 相串聯因而提供了一種升壓作用。

　　輸出電壓：

　　圖 1.5 升壓電路的開關管電壓和電感電流波形

　　2.3 升降壓型

　　升降壓型又稱為 BUCK-BOOST 控制器，圖 1.6 為其典型電路結構。

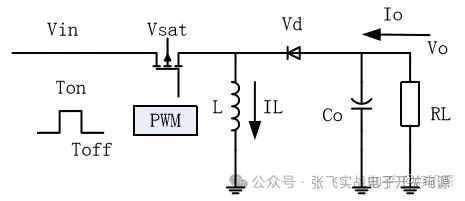

　　圖 1.6 升降壓型典型電路結構

　　基本工作原理：當 Q1 導通時，接在 Vin 兩端的 L 被充電，由于 VD 截止，所以 TON 期間，負載的電壓和電流由 CO 供給。當開關管截止時，儲存在 L 中的能量通過 VD 傳送到負載和 CO ，因?yàn)?L 上消失的磁場顛倒了電感器電壓的極性。

　　輸出電壓：

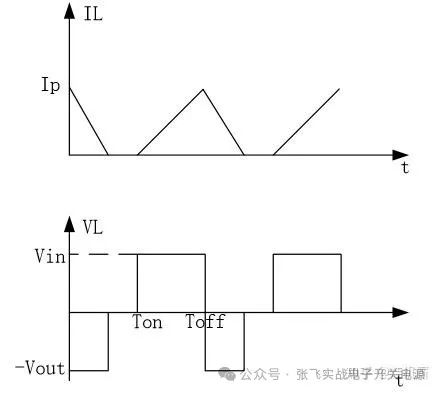

　　圖 1.7 升降壓型電路電感的電壓與電流波形

　　2.4 反激式

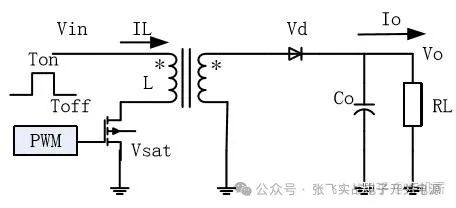

　　反激式又稱為 Fly-back 型，它能產生在輸入電壓范圍內的輸出電壓，不同于降壓升壓控制器。這是反激式控制器所獨有的特點。圖 1.8 為其典型電路結構。

　　圖 1.8 反激式典型電路結構

　　基本工作原理：當開關管導通時，電流流過變壓器 T1 的初次線圈 N1 ，變壓器將能量以磁場的形式儲存起來。由于初次級圈不同相位，所以當電流流過初次線圈時，次級線圈 N2 中沒有電流流過。當開關管截止時，消失的磁場使初次次線圈中電壓極性反轉，整流二極管 VD 導通。電流通過 VD 流向負載，變壓器的能量釋放，提供負載電壓電流。

　　輸出電壓：

　　(1)電流連續狀態下

　　(2)電流斷續狀態下

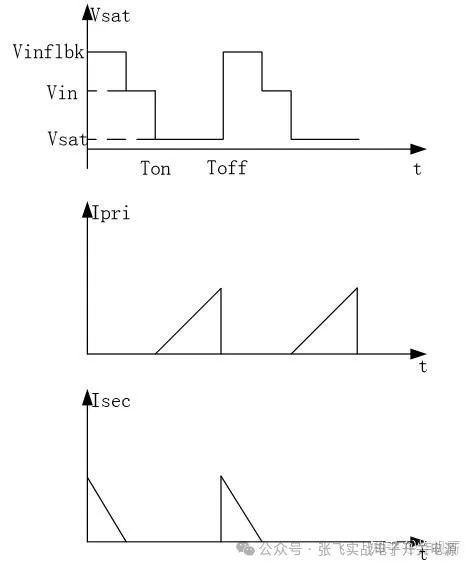

　　圖 1.9 為反激式電路的在電流斷續情況下的電壓電流波形如下。

　　圖 1.9 反激式電路的電壓與電流波形

　　2.5 正激式

　　正激式不同于反激式，在原邊導通的同時，副邊向負載釋放能量。當開關管關斷時，變壓器處于“空載”狀態，其中儲存的磁能將被積累到下一個周期。這是它的特點。圖 1.10 為其典型電路結構。

　　圖 1.10 正激式典型電路結構

　　基本工作原理：當開關管導通時，電流流過變壓器 T1 的初次線圈 N1 。由于初次級圈同相位，所以當電流流過初次線圈時，整流二極管 VD 導通，次級線圈 N2 中也有電流流過。當開關管截止時，初次級線圈均沒有電流流過。

　　輸出電壓:

　　圖 1.11 為正激式電路開關管電壓和原邊電流波形。

　　圖 1.11 正激式電路開關管電壓和電流波形

　　2.6 推挽式

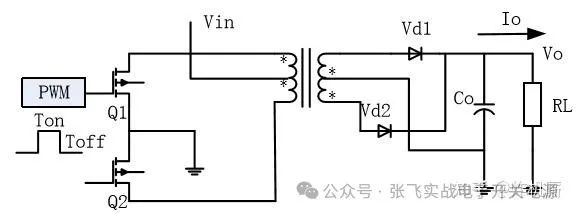

　　推挽式又稱為 Push-Pull 控制器，圖 1.12 為其典型電路結構。

　　圖 1.12 推挽式典型電路結構

　　基本工作原理:Q1 和 Q2 交替導通和截止,且導通和截止時間必須嚴格錯開,當 Q1 導通 Q2 截止時,由于次級繞組兩線圈匝數相等,繞向相反,能量通過變壓器 T1 以磁通方式耦合過來的正電壓使 VD1 正向?qū)?負電壓使 VD1 導通.次級電壓整流、濾波后加到輸出端。當 Q2 導通 Q1 截止時，這個過程重復進行，T1 的次級繞組開關工作頻率為加在 Q1 Q2 上 PWM 頻率的兩倍。

　　輸出電壓：

　　圖 1.13 為推挽式電路開關管 Q1 的電壓和電流的波形如下。

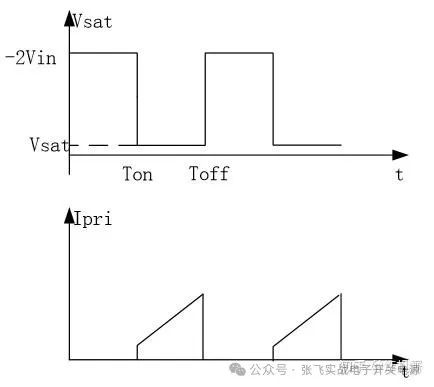

　　圖1.13 推挽式電路開關管電壓和電流波形

　　3 拓?fù)浣Y(jié)構的確定

　　開始設計開關電源時，主要考慮的是采用何種基本拓?fù)洹ｉ_關電源設計中，拓?fù)涞念愋团c電源各個組成部分的布置有關。這種布置與電源可以在何種環境下安全工作以及可以給負載提供的最大功率密切相關。這也是設計中性能價格折中的關鍵點。每種拓?fù)涠加凶约旱膬?yōu)點，有的拓?fù)淇赡艹杀颈容^低，但輸出的功率受到限制;而有的可以輸出足夠的功率，但成本比較高等。在一種應用場合下，有好幾種拓?fù)淇梢怨ぷ鳎挥幸环N是在要求的成本范圍內性能最好的。

　　根據系統造價、性能指標和輸入、輸出負載特性，結合本課題的實際選用的拓?fù)浣Y(jié)構是正激型變換器電路。

　　2. 基于 UC3842 的開關電源的設計與實現

　　2.1 開關電源電路的設計

　　2.1.1 開關電源電路的總體簡介

　　輸入整流濾波器將交流輸入電壓進行整流濾波，為變壓器器提供直流電壓。變壓器把直流電壓變換成高頻交流電壓，并且起到將輸出部分與輸入電網隔離的作用。輸出整流濾波器將變換器輸出的高頻交流電壓整流濾波得到需要的直流電壓，同時還防止高頻噪聲對負載的干擾。控制電路檢測輸出直流電壓，并將其與基準電壓比較，進行放大。調制振蕩器的脈沖寬度，從而控制變換器以保持輸出電壓的穩定。保護電路在開關電源發生過電壓或者過電流時，使開關電源停止工作以保護負載和電源本身。

　　2.1.2 基于 UC3842 的基本結構

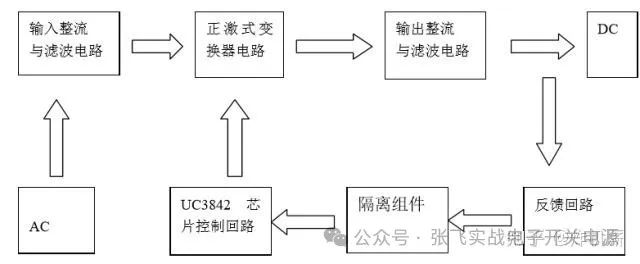

　　基于 UC3842 正激式開關電源的結構框圖如圖 2.1。

　　圖 2.1 開關電源的結構框圖

　　2.1.3 各部分功能簡介

　　輸入整流與濾波電路：

　　其一般都采用橋式整流，將輸入的交流整成高壓直流，經過濾波輸入變壓器的一次側。

　　變換器：

　　變換器是用來變換電能的，是開關電源設計的核心。

　　輸出整流濾波濾波：

　　變壓器輸出側的電壓還不夠理想，需要整流濾波來達到設計的指標。

　　反饋回路：

　　將輸出部分的電壓或電流信息反饋回到前級，進入控制部分，由控制部分來控制交換組件的運作狀態。

　　隔離組件：

　　隔離組件的設立主要是出于安全的考慮，一般常用的隔離組件是光耦，將后級信息反饋到前級。

　　控制部分：

　　有兩種控制方式 RCC 和 PWM，RCC 是由反饋回來的信號改變電容充放電時間來達到控制開關組件開關時間的目的，這種模式實現的電路電路簡單，不固定頻率，也不容易控制。本文所研究的正激式采用的是 PWM 控制模式，其是通過反饋信號和相應的 IC 芯片上的標準波形進行比較，進而對應的改變開關組件的開關時間，這種方式的控制穩定度高，可固定頻率，目前流行的開關電源都是采用這種方式。

　　2.2 UC3842 芯片簡介

　　2.2.1 UC3842 的特點

　　UC3842 是美國 Unitorde 公司生產的一種性能優良的電流控制型脈寬調制芯片。該調制器單端輸出，能直接驅動雙極型的功率管或場效應管。其主要優點是管腳數量少，外圍電路簡單，電壓調整率可達 0.01%，工作頻率高達 500kHz，啟動電流小于 1mA，正常工作電流為 5mA，并可利用高頻變壓器實現與電網的隔離。該芯片集成了振蕩器、具有溫度補償?shù)母咴鲆嬲`差放大器、電流檢測比較器、圖騰柱輸出電路、輸入和基準欠電壓鎖定電路以及 PWM 鎖存器電路。

　　2.2.2 內部結構和引腳圖

　　芯片的內部電路如圖 2.2，引腳圖如圖 2.3 所示。

　　圖 2.2 UC3842 內部電路

　　圖 2.3 引腳圖

　　2.2.3 引腳功能

　　UC3842 采用固定工作頻率脈寬調制方式，輸出電壓或負載變化時僅調整導通寬度，共 8 個腳，各引腳功能如下：

　　第 1 腳為補償腳，內部誤差放大器的輸出端，外接阻容元件以確定誤差放大器的增益和頻響。

　　第 2 腳是反饋腳，將采樣電壓加到誤差放大器的反相輸入端，再與同相輸入端的基準電壓進行比較，產生誤差電壓，控制脈沖的寬度。

　　第 3 腳為電流傳感端，在功率管的源極串接一個小阻值的采樣電阻，構成過流保護電路。當電源電壓異常時，功率管的電流增大，當采樣電阻上的電壓超過1V 時，UC3842 就停止輸出，有效地保護了功率管。

　　第 4 腳為鋸齒振蕩器外部定時電阻 R 與定時電容 C 的公共端。

　　第 5 腳為地。

　　第 6 腳為圖騰柱式輸出電壓，當上面的三極管截止的時候下面的三極管導通，為功率管關斷時提供了低阻抗的反向抽取電流回路，加速了功率管的關斷。

　　第 7 腳為輸入電壓，開關電源啟動的時候需要在該引腳加一個不低于 16V 的電壓，芯片工作后，輸入電壓可以在 10～30V 之間波動，低于 10V 時停止工作。

　　第 8 腳為內部 5.0V 的基準電壓輸出，電流可達 50mA。

　　2.2.4 芯片工作原理

　　電路上電時，外接的啟動電路通過引腳 7 提供芯片需要的啟動電壓。在啟動電源的作用下，芯片開始工作，脈沖寬度調制電路產生的脈沖信號經 6 腳輸出驅動外接的開關功率管工作。功率管工作產生的信號經取樣電路轉換為低壓直流信號反饋到 3 腳，維護系統的正常工作。電路正常工作后，取樣電路反饋的低壓直流信號經 2 腳送到內部的誤差比較放大器，與內部的基準電壓進行比較，產生的誤差信號送到脈寬調制電路，完成脈沖寬度的調制，從而達到穩定輸出電壓的目的。如果輸出電壓由于某種原因變高，則 2 腳的取樣電壓也變高，脈寬調制電路會使輸出脈沖的寬度變窄，則開關功率管的導通時間變短，輸出電壓變低，從而使輸出電壓穩定，反之亦然。鋸齒波振蕩電路產生周期性的鋸齒波，其周期取決于 4 腳外接的 RC 網絡。所產生的鋸齒波送到脈沖寬度調制器，作為其工作周期，脈寬調制器輸出的脈沖周期不變，而脈沖寬度則隨反饋電壓的大小而變化。其內部基準電路產生+5V 基準電壓作為 UC3842 內部電源，經衰減得 2.5 V 電壓作為誤差放大器基準。振蕩器產生方波震蕩，震蕩頻率取決于外接定時元件，在④腳和⑧腳外接的電阻 RT 和電容 CT 共同 決定了振蕩器的震蕩頻率，f=1.8/(RT*CT)。電路啟動后變壓器的付繞整流濾波電壓一方面為 UC3842 提供正常工作電壓，另一方面加到誤差放大器的反相輸入端②腳，為 UC3842 提供負反饋電壓，其規律是此腳電壓越高驅動脈沖的占空比越小，以此穩定輸出電壓。⑥腳輸出的方波信號驅動 MOSFEF 功率管，變壓器原邊繞組的能量傳遞到付邊各繞組，經整流濾波后輸出各數值不同的直流電壓供負載使用。③腳為電流檢測端，用于檢測開關管的電流，當③腳電壓大于或等于 1V 時，UC3842 就關閉輸出脈沖，保護開關管不致于過流損壞。

　　2.3 各部分回路設計

　　2.3.1 主回路的設計

　　主回路包括：低通濾波回路，輸入整流濾波回路，開關電源吸收回路，輸出整流濾波回路。其電路如圖 2.4 所示。

　　圖 2.4 主回路

　　(1) 低通濾波回路的設計

　　低通濾波回路是開關電源輸入的“大門”，電網電力就是經低通濾波進入的。它有兩個作用：第一，防止輸入電源竄入噪聲干擾，同時還要抑制浪涌電壓、尖峰電壓的進入;第二，阻止、限制開關電源所產生的噪聲，高頻電磁干擾信號通過輸入電線饋進入電網。

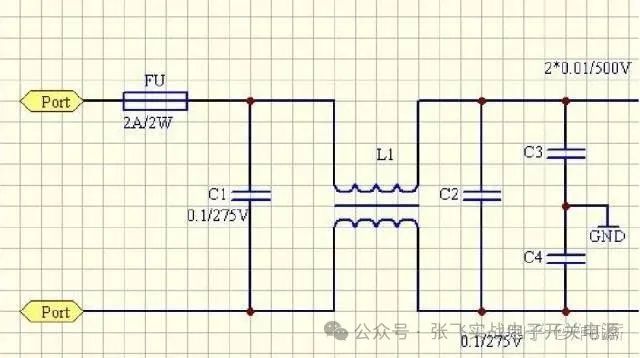

　　圖 2.5 低通濾波回路

　　(2)整流濾波回路的設計

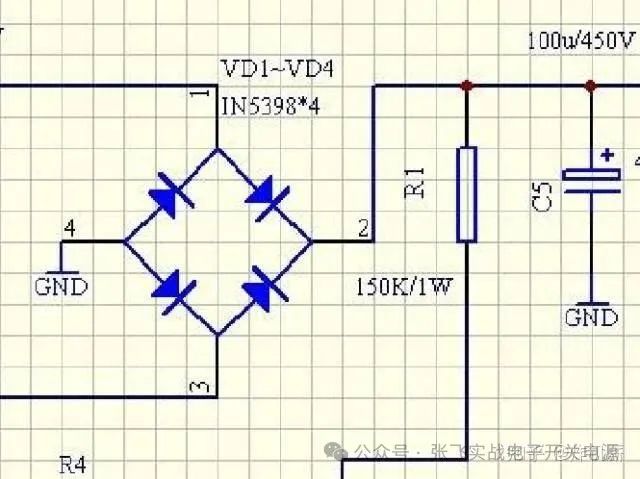

　　開關電源的輸入整流部分采用的是一個全橋整流芯片。濾波部分采用的是電容濾波，濾除輸出電壓中的交流分量，使得整流出的直流電壓盡量平滑

　　圖 2.6 整流濾波回路

　　(3)開關電源吸收回路的設計

　　其是利用電阻、電容和阻塞二極管組成的鉗位電路，可有效的保護開關功率管不受損壞。VT1 導通時變壓器 TR1 的磁通量增大，這時便將電能積蓄起來。VT1截止時，便將積蓄的電能釋放，變壓器一次繞組中便有剩磁產生，并通過 VD5 反饋到二次側。

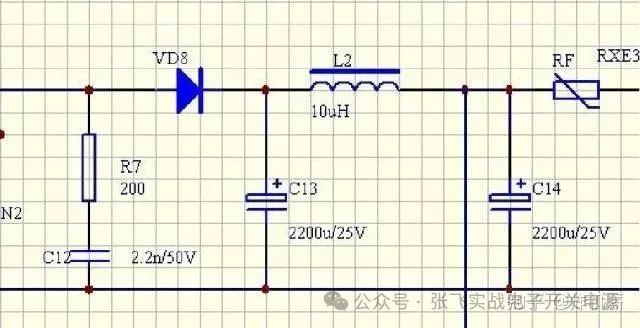

　　(4) 輸出濾波電路

　　濾波電路由兩塊組成：輸出的高頻電壓首先經過一個二極管將負半邊的電壓濾除，使它變?yōu)閱蜗虻碾妷海缓笤俳?jīng)過一個 LC 濾波單元濾除高頻電壓，這樣就可以得到所要的直流電壓量。

　　圖 2.8 輸出濾波電路

　　2.3.2 控制保護回路的設計

　　電路啟動后變壓器的副繞組③④的整流濾波電壓一方面為 UC3842 提供正常工作電壓，另一方面經 R3、R4 分壓加到誤差放大器的反相輸入端②腳，為 UC3842 提供負反饋電壓，其規律是此腳電壓越高驅動脈沖的占空比越小，以此穩定輸出電壓。④腳和⑧腳外接的 R6、C8 決定了振蕩頻率，其振蕩頻率的最大值可達500KHz。R5、C6用于改善增益和頻率特性。⑥腳輸出的方波信號經 R7、R8 分壓后驅動 MOSFEF 功率管，變壓器原邊繞組①②的能量傳遞到副邊各繞組，經整流濾波后輸出各數值不同的直流電壓供負載使用。電阻 R10 用于電流檢測，經 R9、 C9 濾濾后送入 UC3842 的③腳形成電流反饋環. 所以由 UC3842 構成的電源是雙閉環控制系統，電壓穩定度非常高，當 UC3842 的③腳電壓高于 1V 時振蕩器停振，保護功率管不至于過流而損壞。

　　圖 2.9 控制保護回路

　　電路是怎樣進行保護的呢?如果由于某種原因，輸出短路而產生過流，開關管的漏極電流將大幅度上升，R10 兩端的電壓上升，IC1 的 3 腳上的電壓也上升。當該腳電壓超過正常值 0.3V 達到 1V 時，UC3842 的 PWM 比較器輸出高電平，使PWM 鎖存器復位，關閉輸出。這時，UC3842 的 6 腳無輸出，MOS 管截止，從而保護了電路。如果供電電壓發生過壓(在 265V 以上)，IC1 無法調節占空比，變壓器的初級繞組電壓大大提高，IC1 的 7 腳供電電壓也急劇上升，其 2 腳電壓也上升，關閉輸出。如果電網電壓低于 85V，IC1 的 1 腳電壓也下降，當下降 1V(正常值是 3.4V)以下時，PWM 比較器輸出高電平，使 PWM 鎖存器復位，關閉輸出。如果人為意外的將輸出端短路，這時輸出電流將成倍增加，使得自動恢復開關RF 內部的熱量激增，它立即斷開電路，起到過壓保護作用。

　　2.3.3 反饋電路的設計

　　關電耦合反饋控制是這樣的：IC2 是關電耦合器，型號是 NEC2501。IC3 是精密穩壓源，型號是 TL431。由 IC3、R11、R12 組成外部誤差放大器。誤差放大 器的頻率響應由 C12、R10、R11 決定。當輸出負載變小時，R9 用于提高輸出電壓的穩定性。當 12V 輸出電壓由于負載減輕而升高時，經電阻 R11、R12 分壓后所得到的取樣電壓與精密穩壓源的 2.5V 標準電壓進行比較，其差值必然增大，使 IC3 的陰極 K 的電位降低，發射二極管的工作電流 IF 上升，發光強度增大，通過光電耦合使光電接收三極管的電流 IC 升高。這樣使得開光電源控制集成電路 IC1 的①腳的補充輸入電流增大，促使片內對 PWM 比較器進行調節，使占空比減小，輸出電壓下降，達到穩壓的目的。

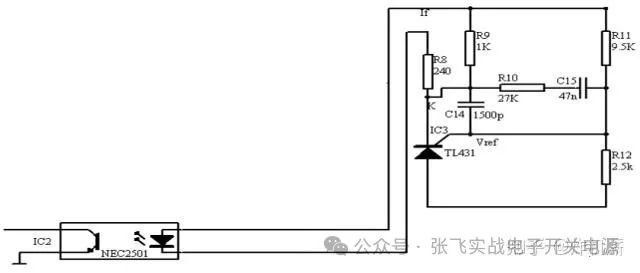

　　圖 2.10 反饋電路的設計

　　2.4 外圍主要器件的選取

　　開關電源設計中要選用的元器件很多，下面介紹一下主要元器件的選取。

　　(1)光電耦合器

　　光電耦合器(Optical Coupler,OC)也叫光電隔離器(Optical Isolation,OI) ,簡稱光耦。它是一種以紅外光進行信號傳遞的器件，由兩部分組成：一是發光體，實際上是一只發光二極管，受輸入電流控制，發出不同強度的紅外光;另一部分是受光器，受光器接收光照以后，產生光電流并從輸出端輸出。它的光——電反應也是隨著光的強弱改變而變化的。這就實現了“電——光——電”功能轉換，也就是隔離信號傳遞。光電耦合器的主要優點是單向信號傳輸，輸入端和輸出端完全實現了隔離。不受其他任何電氣干擾和電磁干擾，具有很強的抗干擾能力。因?yàn)樗且环N發光體，而且用低電平的電源供電，所以它的使用壽命長，傳輸效率高，而且體積小?？蓮V泛用于級間耦合、信號傳輸、電氣隔離、電路開關以及電平轉換等。在開關電源電路中利用光電耦合器構成反饋回路，通過光電耦合器來調整、控制輸出電壓。達到穩定輸出電壓的目的;通過光電耦合器進行脈沖轉換。在設計本次開關電源時，對光耦的選取原則是：

　　①電流傳輸比 CTR 的允許選取范圍是 80%～250%。當 CTR 為 80%時，光電耦合器中的發光二極管需要較大的工作工作電流(>5.0MA)才能控制電路的占空比。這樣做的結果是增加了光電耦合器的功耗。當 CTR>250%時，若啟動電流或輸出負載發生突變，有可能發生誤觸發，即誤關斷，影響正常工作。

　?、谝捎镁€性良好的光電耦合器。因?yàn)楣怆婑詈掀骶哂辛己玫木€性時，電源控制調整十分有序，輸出穩定可靠。

　　因此，本設計中對光電耦合器的采用為：光耦 NEC2501。

　　光耦 NEC2501 參數如下：

　　型號：NEC2501;電流傳輸比 CTR：80%～160%;反向擊穿電壓 V(BR)CEO：40V;生產廠商：NEC;封裝形式：DIP4

　　(2)肖特基二極管 SBD

　　肖特基二極管 SBD(Schottky Bsrrier Diode)是一種 N 型半導體器件，工作在低電壓、大電流狀態下，反向恢復時間短，只有納秒，正向?qū)▔航禐? 0.4V，而整流電流達數百安。它是最近在開關電源中應用得最多的一種器件。區分肖特基二極管和超快速恢復二極的方法是二者的正向壓降不同，肖特基二極管的正向壓降為 0.3V，超快速恢復二極管的正向壓降是 0.6V。值得注意的是：肖特基二極管的最高反向工作電壓一般不超過 100V，它適合用在低電壓、大電流的開關電源中。因此，在本設計中肖特基二極管的采用為MBR1045。肖特基二極管MBR1045 參數如下：型號：MBR1045;反向峰值電壓 Vrm：45;平均整流電流 Id：

　　10A;反向恢復時間 Trr：<10ns;生產廠商：Motorola

　　(3)芯片 TL431

　　德州儀器公司(TI)生產的 TL431 是一個有良好的熱穩定性能的三端可調分流基準源。它的輸出電壓用兩個電阻就可以任意地設置到從 Vref(2.5V)到 36V范圍內的任何值，典型動態阻抗為 0.2Ω，在很多應用中可以用它代替齊納二極管，例如，數字電壓表，運放電路、可調壓電源，開關電源等等。

　　圖 2.11 該器件的電路符號。3 個引腳分別為：陰極(CATHODE)、陽極(ANODE)和參考端(REF)。

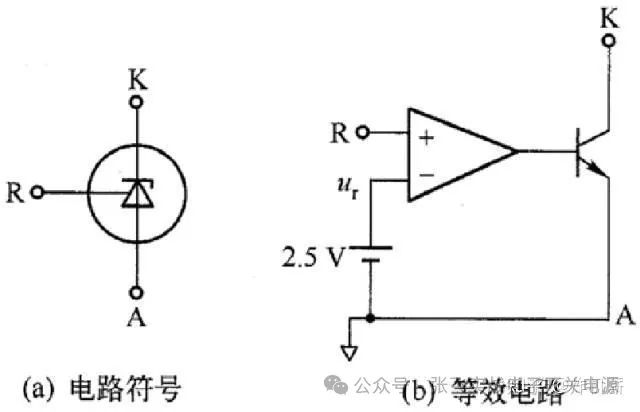

　　圖 2.11 TL431 電路符號和等效電路

　　由圖 2.11 可以看到，VI 是一個內部的 2.5V 基準源，接在運放的反相輸入端。由運放的特性可知，只有當 REF 端(同相端)的電壓非常接近 VI(2.5V)時，三極管中才會有一個穩定的非飽和電流通過，而且隨著 REF 端電壓的微小變化，通過三極管圖 2.12 的電流將從 1mA 到 100mA 變化。當然，該圖絕不是 TL431的實際內部結構，所以不能簡單地用這種組合來代替它。但如果在設計、分析應用 TL431 的電路時，這個模塊圖對開啟思路，理解電路都是很有幫助的。

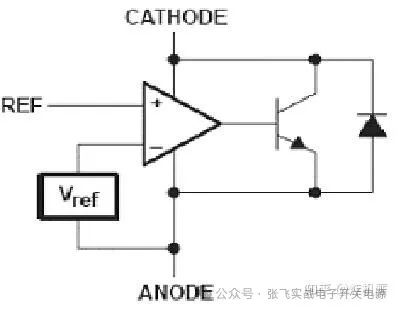

　　圖 2.12 TL431 內部等效電路圖

　　(4)輸入端的濾波電容

　　濾波穩壓電容 C5 可按照輸出功率 2uF/W 來選擇，交流輸入電壓的范圍為85V~265V，設整流橋?qū)〞r(shí)間 Tc=3ms，由式(3-6)可得電容耐壓值

　　式中， η為系統效率，選擇為 80%，fL 為交流電網頻率;Po 為系統輸出總頻率。

　　考慮到一定的裕量，最終取 C5=100uF/450V。

　　(5)輸入整流二極管

　　開關電源的整流橋是由 4 只二極管組成的，每兩只二極管串聯起來完成交流電壓半周整流。因此，每只二極管中流過的電流只有整個電流平均值的一半;每只二極管所承受的電壓是最大反向電壓的一半。

　　輸入有效電流

　　輸入回路平均電流

　　電容的負載電阻 RLC為

　　由于是全波整流，故比例系數 K 取 2，Rs/(KRLC)=3(2×463)=0.0032。由 交流輸入電流峰值與輸出平均電流之間的關系Iacp/Idc=6，則交流輸入電流峰值Iacp=6Idc=1.3A。輸入回路的最大峰值電壓Vmax=2√2V1(max)=2√2×265=750V。選用二極管 IN5398，它的最高反向工作電壓為 800V，額定整流電流為 1.5A
