LLC諧振變換器因其能夠在寬輸入和負載變化下工作而在工業應用中獲得很多關注。在傳統的PWM轉換器中，功率開關以硬開關模式工作，具有高開關損耗和電磁干擾(EMI)。但在LLC諧振變換器中，開關管可以通過零電壓開關(ZVS)導通，輸出整流二極管也可以通過零電流開關(ZCS)關閉，從而最大限度地減少損耗。因此高頻、高功率密度、高效率變換器變得可行。

　　LLC工作原理

　　要想理解LLC工作原理，首先要知道什么是諧振。

　　當電容器與電感器串聯連接時，它們的阻抗會被抵消。在低頻時，它就像一個電容。在高頻率下，它就像一個電感。在頻率 為1比根號下LC時，阻抗是0，相當于短路，這是定義電路發生了諧振。

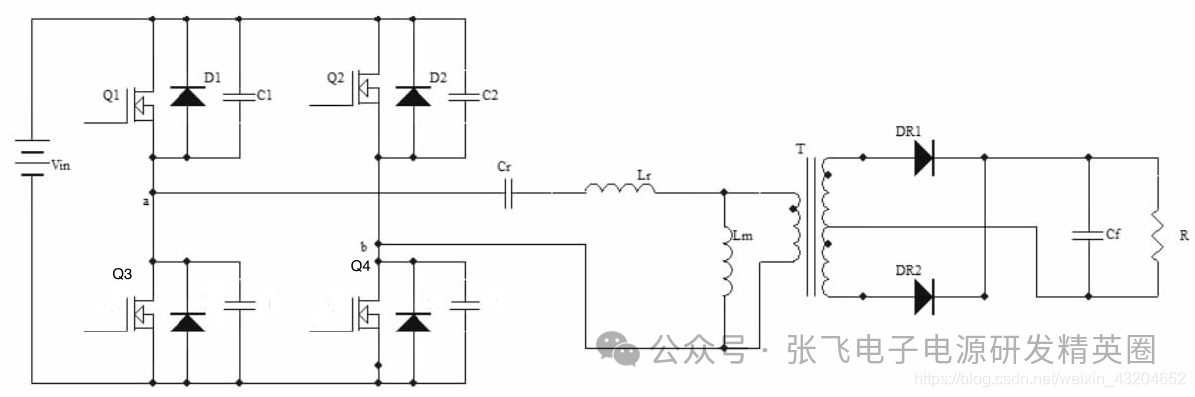

　　全橋 LLC 諧振變換器拓撲結構如圖所示，圖中，Q1-Q4為主功率開關管， D1-D4， C1-C4 為開關管的體二極管與寄生電容， T 為主功率變壓器， DR1 和 DR2 為輸出整流二極管，諧振電感 Lr，諧振電容 Cr 和勵磁電感 Lm 組成 LLC 諧振變換器的諧振網絡。

　　由諧振電路的拓撲我們可以看到它有兩個電感，相對應的也就會由兩個諧振頻率。一個是諧振電感Lr 和諧振電容 Cr 的諧振頻率 fr，另一個是 Lm 和 Lr， Cr 形成的諧振頻率 fm。

　　根據開關頻率 fs與諧振頻率 fr的大小關系，該變換器存在三種工作模式

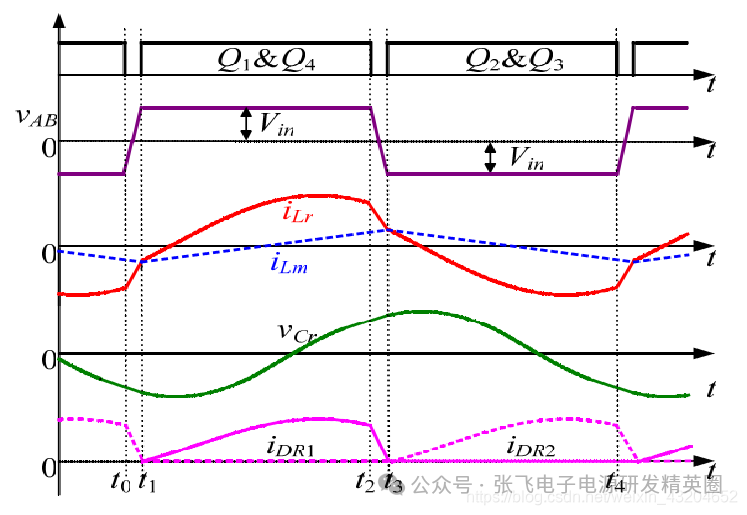

　　工作模式 1：fs > fr，主要波形如圖 所示。在這種模式下，勵磁電感Lm一直被輸出電壓通過變壓器箝位在 nVo，不參與諧振工作。因此，此時 Lm可認為是串聯諧振變換器的無源負載。從圖中可看出，此時副邊整流二極管電流連續，副邊整流二極管為硬關斷，存在反向恢復。

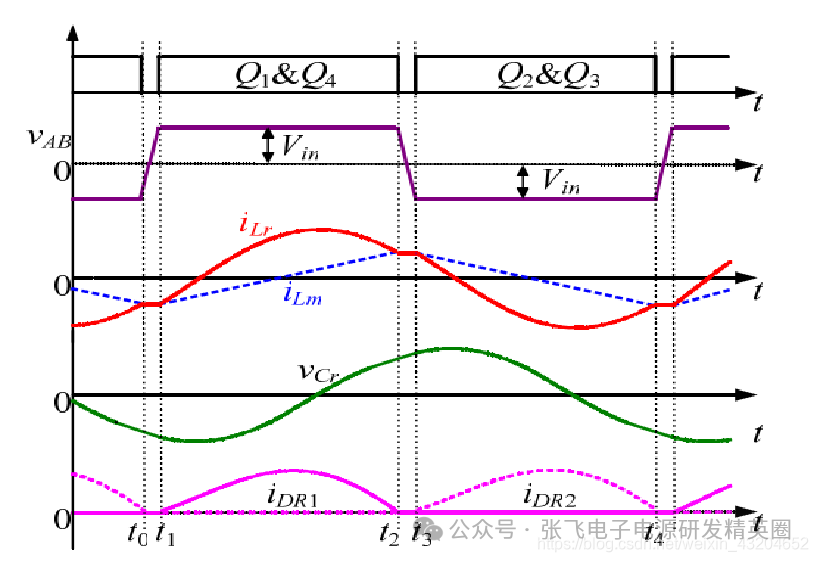

　　工作模式 2：fs= fr，主要波形如圖 所示。與模式 1 相同，Lm的電壓始終被輸出電壓箝位，但是此時副邊整流二極管電流臨界連續，且自然續流到零，因此可以實現 ZCS。

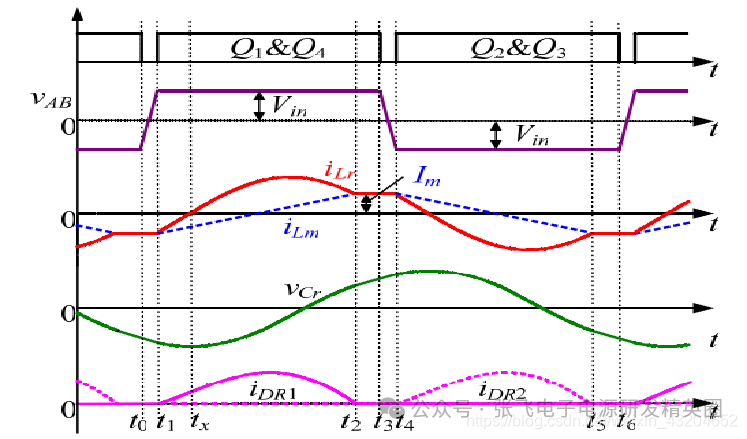

　　工作模式 3：fm

　　選取不同的全橋 LLC 諧振變換器開關頻率 f，則有三種工作模式，即 f>fr， fm

　　fs > fr：lm一直被鉗位，副邊二極管存在反向恢復過程。

　　fs= fr：lm一直被鉗位，副邊二極管自然過0，不存在反向恢復過程，能夠實現 zcs。 lm(勵磁電感)被鉗位時電路相當于LRC串聯諧振電路。

        fm<fs< fr：lm會參與到諧振過程，參與諧振過程副邊電流為0，能夠實現zcs，但是存在開關管導通但不傳遞能量給副邊的過程，會在電路中產生損耗。
