看懂電路并不難。

　　(1) 首先要擺正心態，不要看到錯綜復雜的電路圖就一臉懵逼，不知所錯。你要明白，再?gòu)?fù)雜的電路也是由一個個的基本電路拼裝出來的。

　　(2) 基礎知識當然是少不了的，常用的基本電路結構搞搞清楚。

　　(3) 分析電路之前先要回答這個幾個問題：

　　#1 這個電路整體是做什么的?實現的最核心的功能是什么?

　　#2 這個核心功能的本質是什么?也就是從技術角度分析，具體是做了什么?

　　#3 實現這個功能的可選用的基本電路結構有哪些?

　　#4 基本電路和最終實現的功能之間差了什么?

　　#5 怎樣去解決基本電路的缺陷?

　　以上，回答完這幾個問題之后，你再結合完整電路去分析，就可以很輕松的看懂所有模塊了。

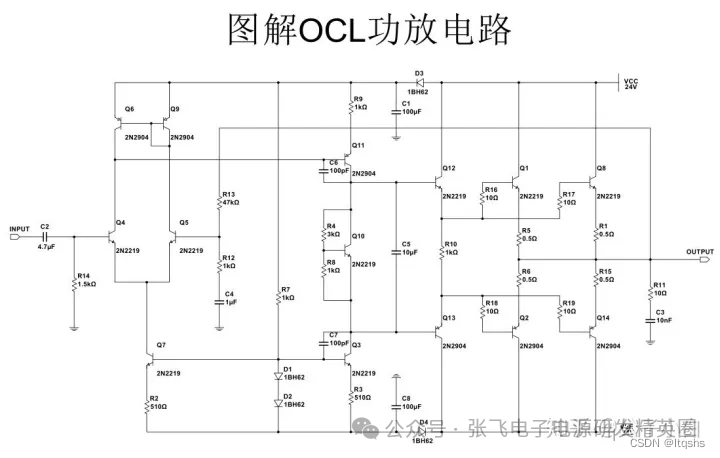

　　當然了，光說不練假把式，這里老哥給你舉個栗子。如下是一個音頻功放電路的原理圖。

　　一眼看上去是不是很復雜?我們一起按照剛才的步驟操作一下吧!

　　#1 這個電路整體是做什么的?實現的最核心的功能是什么?

　　實現音頻放大。

　　#2 這個核心功能的本質是什么?也就是從技術角度分析，具體是做了什么?

　　實現功率放大，具體就是電壓放大和電流放大。

　　#3 實現這個功能的可選用的基本電路結構有哪些?

　　電壓放大：共射放大器，共基放大器，差分放大器，運放。

　　電流放大：共集放大器，圖騰柱。

　　#4 基本電路和最終實現的功能之間差了什么?

　　運放實現電壓放大，需要提供正負電源，且一般運放電壓范圍有限，做不了太高。

　　共基電路輸入電阻太低，不適合做音頻信號放大。

　　共射電路和差分電路輸出阻抗高，實際帶載的放大倍數不夠。

　　共集電路和圖騰柱，單級電流增益有限。

　　#5 怎樣去解決基本電路的缺陷?

　　電壓增益不夠?多級放大搞一波。

　　輸出阻抗高?有源負載換上。

　　電流增益不夠?多級射隨器搭配圖騰柱。

　　總之一句話，干不死就往死里干。一級不夠就上多級。一種電路有缺陷，那就多種雜交。搞清楚了上面幾個問題，我們?cè)賮?lái)看這個電路圖，是不是就一目了然啦?什么，沒有了然?

　　我們從左往右看，是不是這個樣子?差分電路搭配有源負載實現電壓放大-> 共射放大器搭配有源負載繼續電壓放大-> 射隨器實現電流放大-> 圖騰柱繼續電流放大。
