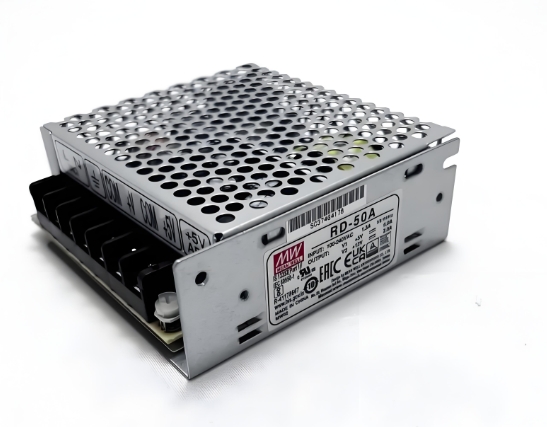

我們?cè)?a href="http://h3926.cn/" target="_self">開關電源設計打板完成后，首先要做的第一件事就是親手焊接組裝出第一臺樣機，在樣機能正常進行開機后，我們接下來就是要對其進行一系列的常規測試來驗證產品的性能是否能滿足客戶提出來的需求。

　　我之前在公司中經常做的測試有：

　　1.電源輸出電壓、電流及帶載能力測試，這一項測試為電源的基本測試，目的是為了驗證電源在各種輸入電壓和各種負載的環境下，是否還能保持輸出的穩定性，驗證電源的各項基本指標是否能滿足客戶的需求;我們測試需要用到的儀器有：示波器、交流電源、負載儀。

　　我們將開關電源產品的輸入端接到交流電源上，產品的輸出端接到負載儀和示波器上，然后我們將交流電源調節到低壓85V上，將輸出頻率調節為60Hz，然后輕輕向上撥動開關，查看示波器上的電壓波形是否超過我們的輸出電壓，如果示波器上的電壓超過我們的輸出電壓的1.2倍，那么我們就要重新查看我們的產品是否存在假焊、虛焊或者元器件裝反現象;如果產品可以正常開機后，接下來我們就要將輸入電壓慢慢的調高，查看電源在不同的輸入電壓范圍內，輸出電壓是否穩定，在開機正常的條件下，我們就要對電源進行帶載能力測試，檢驗電源在不同的負載條件下，輸出是否正常。

　　2.功率因素和效率測試，測試所需的儀器有交流電源(AC SOURCE)、電子負載儀(ELECTRONIC LOAD)、數字電壓表(DVT)和功率表(POWER METER);測試條件為室溫條件下，在低壓90V/115V/132V和高壓180V/230V/264V，輸入負載47Hz~63Hz,輸出負載為最大負載的條件下，根據我們的設定各個輸出階段的輸入電壓，頻率和負載條件下，我們從功率表上讀取對應的輸入功率Pin、功率因素PF和輸出功率Pout。

　　因?yàn)楣β室蛩豍F值為電源對電網的使用情況，所以我們可以從功率表上讀取電源的輸入電壓Vin和輸入電流Iin，我們可以根據公式PF=Pin/(Vin*Iin)得出我們的電源PF值，而電源效率則可以根據公式效率=Pout/Pin*100%得到我們電源的工作效率。

　　3.紋波及噪聲測試，測試所需儀器有：交流電源，電子負載，示波器，測試前我們要先將待測產品輸出端并聯一個10uf/47uf電解電容和0.1uf陶瓷電容，示波器的帶寬調節到20MHz，然后在不同的輸入電壓及負載的條件下，我們依次測試出輸出電壓的紋波值，我們一般規定電壓的紋波值不能超過自身的千分之一，也就是說：如果你的輸出電壓為5V，那么紋波電壓就不能超過5mV;如果你的輸出電壓為12V，那么紋波電壓就不能超過12mV。

　　4.電壓上升時間和下降時間測試，所用到的儀器有：示波器、交流電源和電子負載儀，首先我們將示波器第一通道CH1接在電源輸出點Vo，并將CH1設置為觸發源，LEVER設定一般為輸出電壓的60%~80%左右，接著將觸發斜率設在在“+”，水平掃描和垂直掃描靈敏度可適當進行調整，將時間光標調節在待測產品各種輸出從10%~90%之間的上升時間，下降時間則將觸發斜率設定為“-”，將時間光標調節在待測品的各族輸出90%~10%之間的下降時間。

　　5.高壓、接地阻抗和漏電流測試，這一項測試所需儀器為高壓儀，首先我們要將電源斷電，然后將三相電源取下，將零線和火線接到一起，然后接到耐壓儀的高壓輸出線，將地線與高壓儀地線接到一起，將高壓儀的高壓數值調節到我們的規格內，一般電源在2KV左右，然后按下開關進行高壓測試，查看高壓儀是否報警，產品是否存在打火現象。

　　6.能效測試所需的儀器有：交流電源、電子負載及功率表這三個儀器，我們測試電壓的條件一般選取高壓低頻和低壓高頻兩種，輸出負載則依次選擇空載、1/4 MAX LOAD、1/2 MAX LOAD 和MAX LOAD四種。

　　我們首先按負載從大到小順序分別記錄115V和230V輸入時的輸入功率Pin、輸入電流Iin、輸出電壓Vo、功率因素PF，在空載時，我們需要記錄輸入功率Pin和輸入電流Iin;然后我們計算出115V和230V時的負載平均效率，該值就是電源的能效值。

　　當然我們的測試還有很多，比如過電流、過電壓、短路保護線路，開機延遲、負載調整率、電壓調整率等等，這里就不過多介紹，有興趣的朋友可以查查資料，了解一下。
