能量轉換系統必定存在能耗，雖然實際應用中無法獲得100%的轉換效率，但是，一個高質量的電源效率可以達到非常高的水平，效率接近95%。絕大多數電源IC 的工作效率可以在特定的工作條件下測得，數據資料中給出了這些參數。一般廠商會給出實際測量的結果，但我們只能對我們自己的數據擔保。圖1 給出了一個SMPS 降壓轉換器的電路實例，轉換效率可以達到97%，即使在輕載時也能保持較高效率。采用什么秘訣才能達到如此高的效率?我們最好從了解SMPS 損耗的公共問題開始，開關電源的損耗大部分來自開關器件(MOSFET 和二極管)，另外小部分損耗來自電感和電容。但是，如果使用非常廉價的電感和電容(具有較高電阻)，將會導致?lián)p耗明顯增大。選擇IC 時，需要考慮控制器的架構和內部元件，以期獲得高效指標。例如，圖1 采用了多種方法來降低損耗，其中包括：同步整流，芯片內部集成低導通電阻的MOSFET，低靜態電流和跳脈沖控制模式。我們將在本文展開討論這些措施帶來的好處。

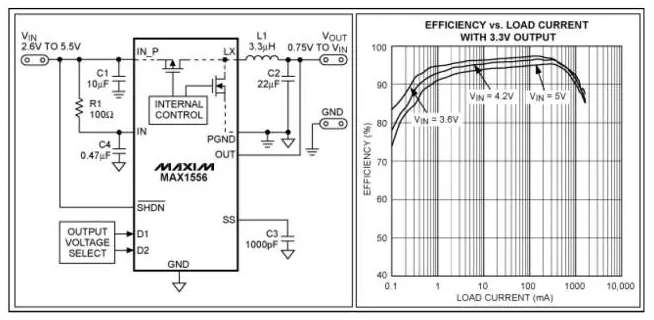

　　圖1. 降壓轉換器集成了低導通電阻的MOSFET，采用同步整流，效率曲線如圖所示。

　　降壓型SMPS

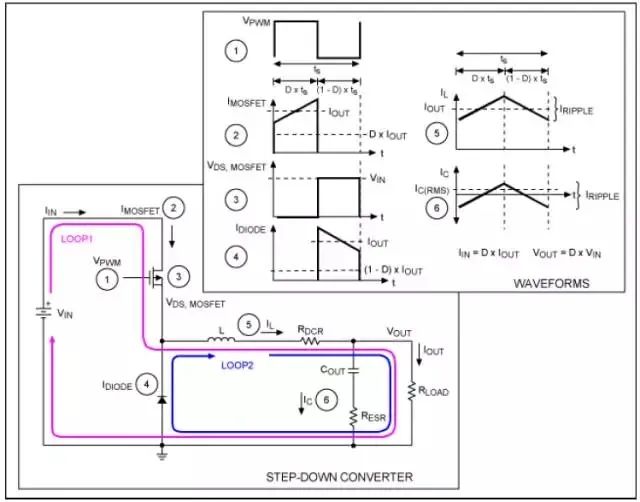

　　損耗是任何SMPS 架構都面臨的問題，我們在此以圖2 所示降壓型(或buck)轉換器為例進行討論，圖中標明各點的開關波形，用于后續計算。

　　降壓轉換器的主要功能是把一個較高的直流輸入電壓轉換成較低的直流輸出電壓。為了達到這個要求，MOSFET 以固定頻率(fS)，在脈寬調制信號(PWM)的控制下進行開、關操作。當MOSFET 導通時，輸入電壓給電感和電容(L 和COUT)充電，通過它們把能量傳遞給負載。在此期間，電感電流線性上升，電流回路如圖2 中的回路1 所示。

　　當MOSFET 斷開時，輸入電壓斷開與電感的連接，電感和輸出電容為負載供電。電感電流線性下降，電流流過二極管，電流回路如圖中的環路2 所示。MOSFET 的導通時間定義為PWM 信號的占空比(D)。D 把每個開關周期分成[D × tS]和[(1 - D) × tS]兩部分，它們分別對應于MOSFET 的導通時間(環路1)和二極管的導通時間(環路2)。所有SMPS 拓撲(降壓、反相等)都采用這種方式劃分開關周期，實現電壓轉換。

　　對于降壓轉換電路，較大的占空比將向負載傳輸較多的能量，平均輸出電壓增加。相反，占空比較低時，平均輸出電壓也會降低。根據這個關系，可以得到以下理想情況下(不考慮二極管或MOSFET 的壓降)降壓型SMPS 的轉換公式：

　　VOUT = D × VIN

　　IIN = D × IOUT

　　需要注意的是，任何SMPS 在一個開關周期內處于某個狀態的時間越長，那么它在這個狀態所造成的損耗也越大。對于降壓型轉換器，D 越低(相應的VOUT 越低)，回路2 產生的損耗也大。

　　1、開關器件的損耗 MOSFET 傳導損耗

　　圖2 (以及其它絕大多數DC-DC 轉換器拓撲)中的MOSFET 和二極管是造成功耗的主要因素。相關損耗主要包括兩部分：傳導損耗和開關損耗。

　　MOSFET 和二極管是開關元件，導通時電流流過回路。器件導通時，傳導損耗分別由MOSFET 的導通電阻(RDS(ON))和二極管的正向?qū)妷簺Q定。

　　MOSFET 的傳導損耗(PCOND(MOSFET))近似等于導通電阻RDS(ON)、占空比(D)和導通時MOSFET 的平均電流(IMOSFET(AVG))的乘積。

　　PCOND(MOSFET) (使用平均電流) = IMOSFET(AVG)2 × RDS(ON) × D

　　上式給出了SMPS 中MOSFET 傳導損耗的近似值，但它只作為電路損耗的估算值，因為電流線性上升時所產生的功耗大于由平均電流計算得到的功耗。對于“峰值”電流，更準確的計算方法是對電流峰值和谷值(圖3 中的IV 和IP)之間的電流波形的平方進行積分得到估算值。

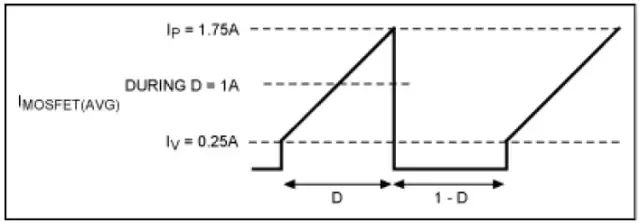

　　圖3. 典型的降壓型轉換器的MOSFET 電流波形，用于估算MOSFET 的傳導損耗。

　　下式給出了更準確的估算損耗的方法，利用IP 和IV 之間電流波形I2的積分替代簡單的I2項。

　　PCOND(MOSFET) = [(IP3 - IV3)/3] × RDS(ON) × D

　　= [(IP3 - IV3)/3] × RDS(ON) × VOUT/VIN

　　式中，IP 和IV 分別對應于電流波形的峰值和谷值，如圖3 所示。MOSFET 電流從IV 線性上升到IP，例如：如果IV 為0.25A，IP 為1.75A，RDS(ON)為0.1Ω，VOUT 為VIN/2 (D = 0.5)，基于平均電流(1A)的計算結果為：

　　PCOND(MOSFET) (使用平均電流) = 12 × 0.1 × 0.5 = 0.050W

　　利用波形積分進行更準確的計算：

　　PCOND(MOSFET) (使用電流波形積分進行計算) = [(1.753 - 0.253)/3] × 0.1 × 0.5 = 0.089W

　　或近似為78%，高于按照平均電流計算得到的結果。對于峰均比較小的電流波形，兩種計算結果的差別很小，利用平均電流計算即可滿足要求。

　　2、二極管傳導損耗

　　MOSFET 的傳導損耗與RDS(ON)成正比，二極管的傳導損耗則在很大程度上取決于正向?qū)妷?VF)。二極管通常比MOSFET 損耗更大，二極管損耗與正向電流、VF 和導通時間成正比。由于MOSFET 斷開時二極管導通，二極管的傳導損耗(PCOND(DIODE))近似為：

　　PCOND(DIODE) = IDIODE(ON) × VF × (1 - D)

　　式中，IDIODE(ON)為二極管導通期間的平均電流。圖2 所示，二極管導通期間的平均電流為IOUT，因此，對于降壓型轉換器，PCOND(DIODE)可以按照下式估算：

　　PCOND(DIODE) = IOUT × VF × (1 - VOUT/VIN)

　　與MOSFET 功耗計算不同，采用平均電流即可得到比較準確的功耗計算結果，因為二極管損耗與I 成正比，而不是I2。

　　顯然，MOSFET 或二極管的導通時間越長，傳導損耗也越大。對于降壓型轉換器，輸出電壓越低，二極管產生的功耗也越大，因為它處于導通狀態的時間越長。

　　3、開關動態損耗

　　由于開關損耗是由開關的非理想狀態引起的，很難估算MOSFET 和二極管的開關損耗，器件從完全導通到完全關閉或從完全關閉到完全導通需要一定時間，在這個過程中會產生功率損耗。圖4 所示MOSFET 的漏源電壓(VDS)和漏源電流(IDS)的關系圖可以很好地解釋MOSFET 在過渡過程中的開關損耗，從上半部分波形可以看出，tSW(ON)和tSW(OFF)期間電壓和電流發生瞬變，MOSFET 的電容進行充電、放電。

　　圖4 所示，VDS 降到最終導通狀態(= ID × RDS(ON))之前，滿負荷電流(ID)流過MOSFET。相反，關斷時，VDS 在MOSFET 電流下降到零值之前逐漸上升到關斷狀態的最終值。開關過程中，電壓和電流的交疊部分即為造成開關損耗的來源，從圖4 可以清楚地看到這一點。

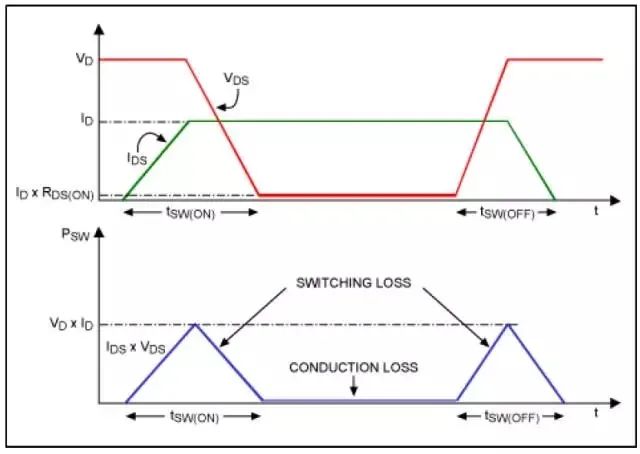

　　圖4. 開關損耗發生在MOSFET 通、斷期間的過渡過程

　　開關損耗隨著SMPS 頻率的升高而增大，這一點很容易理解，隨著開關頻率提高(周期縮短)，開關過渡時間所占比例增大，從而增大開關損耗。開關轉換過程中，開關時間是占空比的二十分之一對于效率的影響要遠遠小于開關時間為占空比的十分之一的情況。由于開關損耗和頻率有很大的關系，工作在高頻時，開關損耗將成為主要的損耗因素。MOSFET 的開關損耗(PSW(MOSFET))可以按照圖3 所示三角波進行估算，公式如下：

　　PSW(MOSFET) = 0.5 × VD × ID × (tSW(ON) + tSW(OFF)) × fS

　　其中，VD 為MOSFET 關斷期間的漏源電壓，ID 是MOSFET 導通期間的溝道電流，tSW(ON)和tSW(OFF)是導通和關斷時間。對于降壓電路轉換，VIN 是MOSFET 關斷時的電壓，導通時的電流為IOUT。

　　為了驗證MOSFET 的開關損耗和傳導損耗，圖5 給出了降壓轉換器中集成高端MOSFET 的典型波形：VDS和IDS。電路參數為：VIN = 10V、VOUT = 3.3V、IOUT = 500mA、RDS(ON) = 0.1Ω、fS = 1MHz、開關瞬變時間(tON + tOFF)總計為38ns。

　　在圖5 可以看出，開關變化不是瞬間完成的，電流和電壓波形交疊部分導致功率損耗。MOSFET“導通”時(圖2)，流過電感的電流IDS 線性上升，與導通邊沿相比，斷開時的開關損耗更大。

　　利用上述近似計算法，MOSFET 的平均損耗可以由下式計算：

　　PT(MOSFET) = PCOND(MOSFET) + PSW(MOSFET)

　　= [(I13 - I03)/3] × RDS(ON) × VOUT/VIN + 0.5 × VIN × IOUT × (tSW(ON) + tSW(OFF)) × fS

　　= [(13 - 03)/3] × 0.1 × 3.3/10 + 0.5 × 10 × 0.5 × (38 × 10-9) × 1 × 106

　　= 0.011 + 0.095 = 106mW

　　這一結果與圖5 下方曲線測量得到的117.4mW 接近，注意：這種情況下，fS 足夠高，PSW(MOSFET)是功耗的主要因素。

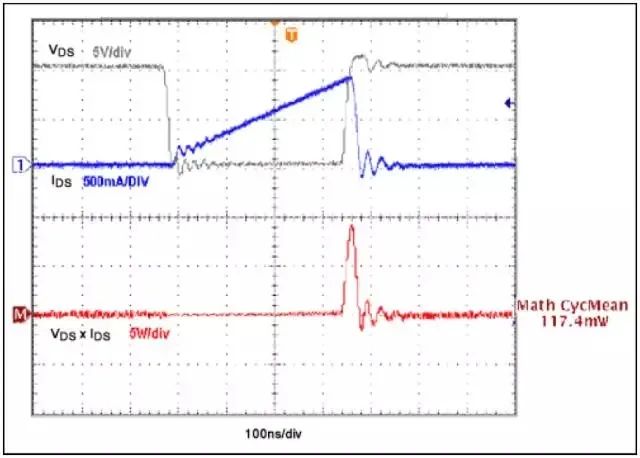

　　圖5. 降壓轉換器高端MOSFET 的典型開關周期，輸入10V、輸出3.3V (輸出電流500mA)。開關頻率為1MHz，開關轉換時間是38ns。
