前文我們分享了常用隔離DCDC中的反激變換器。本文繼續分享另一款隔離型的DCDC拓?fù)洹ぷ儞Q器。

　　1.1 正激電路演變

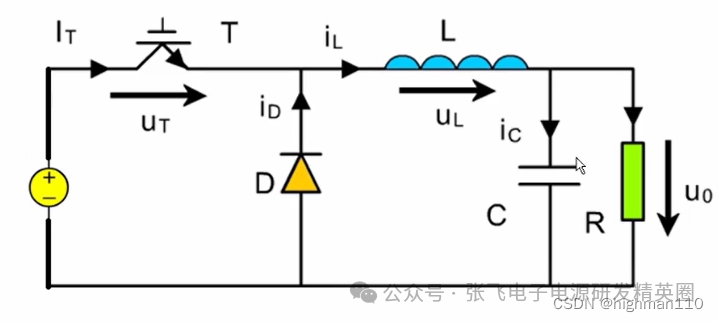

　　正激變換器拓?fù)淇捎蒪uck拓?fù)溲葑兌鴣恚覀兿然仡櫼幌耣uck電路：

　　Buck電路在開關導通時給電感充電和給負載供電，在開關斷開時，由電感產生的感應電動勢續流供電。

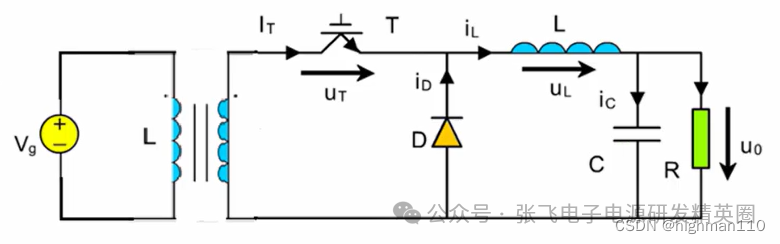

　　1、這時如果想將輸入電源和后級隔開，我們可以加一個變壓器：

　　但這時變壓器初級加的是一個持續的直流電，變壓器磁芯很快就會飽和，這個時候次級將無法產生感應電動勢，也就是能量沒有傳遞到次級。所以我們要想辦法讓初級電流變成一個變化的電流。

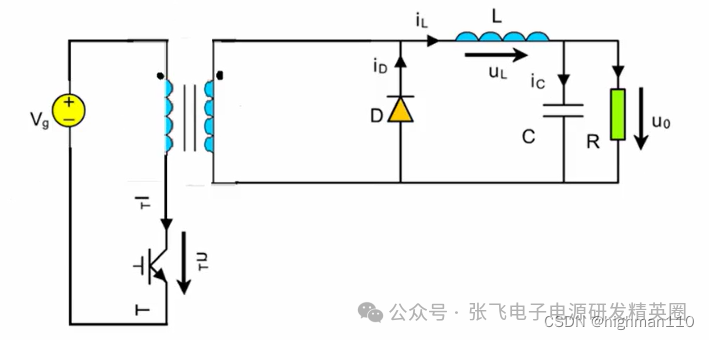

　　2、將次級的開關移到初級，借住開關的通斷來使電流變化：

　　開關導通時，變壓器初級電流從同名端流入，磁芯磁通量增加，次級產生感應電動勢，電流從次級同名端流出，進而給電感L充能和給負載供電。開關關斷時，次級將產生從同名端流入的電流來阻礙磁通量的減少，此電流將通過二極管D形成回路，這就相當于次級被短路了，而變壓器的副邊如果短路，將會引起原邊產生大電流，將導致器件燒毀損壞，所以要避免在開關關斷時，變壓器次級發生短路。

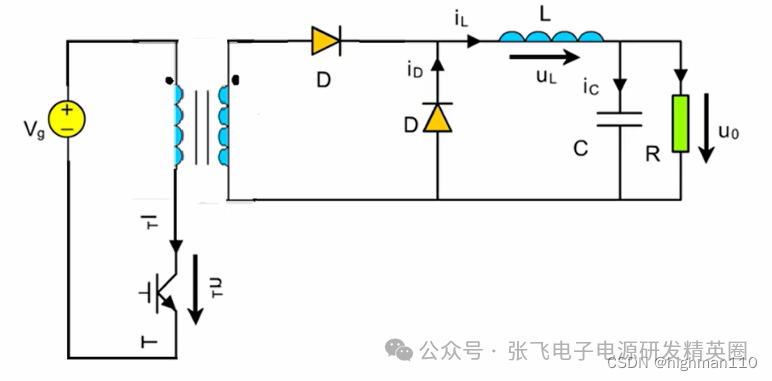

　　3、在變壓器次級再增加一個二極管：

　　可以看到，增加這個二極管后，開關關斷時，次級流入同名端的電流回路別二極管截斷，這就避免了次級短路問題。但是此時又有新的問題，開關導通時，變壓器磁芯充了磁能，而開關斷開時，由于次級二極管的截止，無法將這部分磁能轉換為電能釋放掉，下次開關導通又繼續充磁，幾個周期后，變壓器將磁飽和，磁飽和之后變壓器原邊就不再是勵磁電感了，可以認為變成了導線而導致短路，將會引起原邊產生大電流，將導致器件燒毀損壞，所以還需要想辦法在開關斷開時，將開關導通時充的磁能釋放掉，也叫做磁復位。

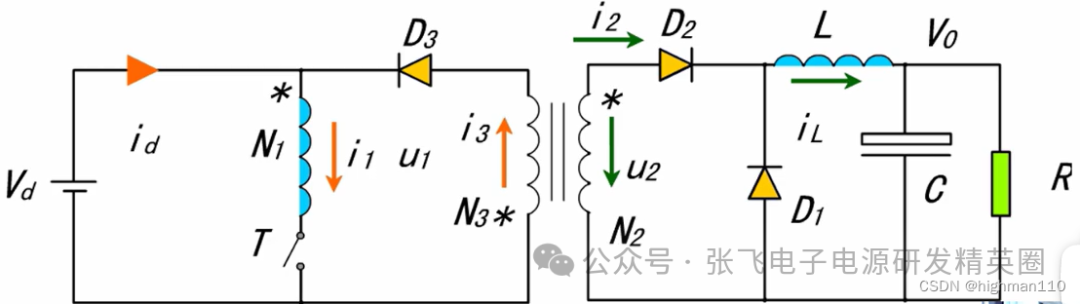

　　4、在變壓器上增加磁復位繞組：

　　上圖中的N1為原邊繞組、N2為副邊繞組、N3為磁復位繞組，這三個繞組在同一個磁芯上。在開關導通時勵磁電流i1給磁芯充磁，副邊產生感應電流i2給電感充能和給負載供電，磁復位繞組N3產生的從同名端流出的電流被二極管D3截止。在開關關斷時，N2的感應電流被D2截止，但此時磁復位繞組N3的產生從同名端流入的感應電流可經D3形成回路，磁芯中的能量可回流到電源中完成磁復位。

　　PS：關于感應電流的方向若有疑問，大家可自行查閱一下同名端的定義。

　　1.2 正激電路工作原理

　　1.2.1連續電流模式

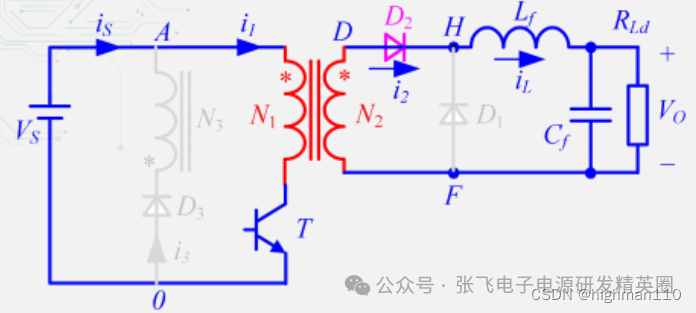

　　在開關導通時，工作回路如下圖，變壓器變壓后給電感充能和給負載供電，與buck電路開關導通時差不多，這個階段變壓器磁芯磁通增加、電感電流增加。

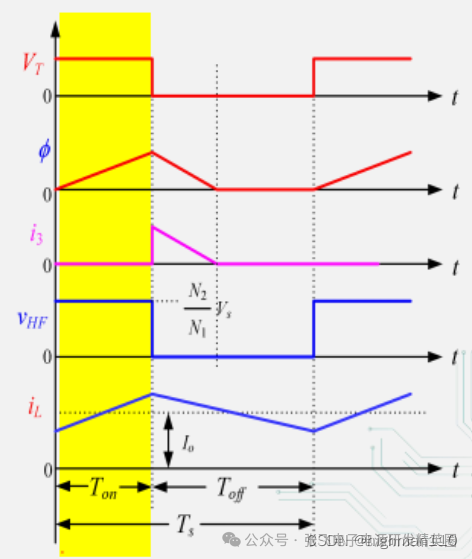

　　回路參數變化如下圖黃色區域所示：

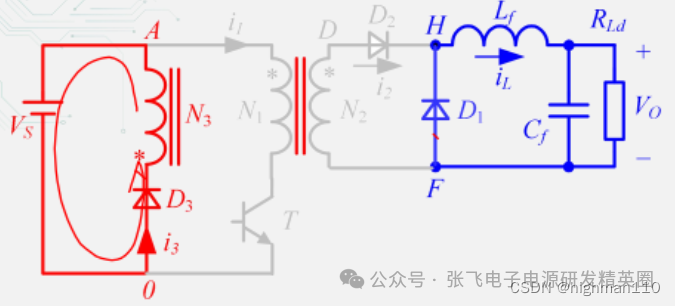

　　在開關關斷時，工作回路如下圖，電感給負載供電，變壓器進行磁復位，這個階段變壓器磁芯磁通減少到0、電感電流減少。

　　回路參數變化如下圖黃色區域所示：

　　前面buck電路分析過，一個周期內電感電流的增量和減量相等，

　　同時，一個周期內磁芯磁通的增量一定得小于減量，否則無法完成磁復位

　　1.2.2斷續電流模式

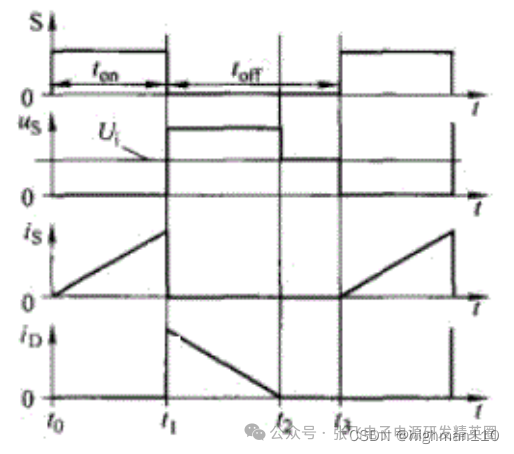

　　斷續電流模式指的是在開關關斷期間，次級線圈的電流會下降到0。如下圖所示：

　　t0~ t1、t1~ t2的過程與連續電流模式一致，增加了第三個階段t2~ t3，這個階段初、次級線圈電流均為0，由電容向負載提供能量。

　　下面對電流斷續時的輸入輸出電壓關系進行推導。

　　設開關斷開后的次級線圈電流持續時間為αT(t2-t1)，0≤α≤1-D，忽略電容的漏電流，負載電流基本等于電感的平均電流

　　根據電感的電流增減量相等從此式解出α，代入負載電流等于平均電流的等式，從上式可以看出，輸出電壓將隨著負載電流減小而升高

　　正激電路的輸入輸出關系和buck電路非常相似，僅有的差別在于變壓器的變壓比，因此正激電路可以看成是輸入電壓按變壓器電壓比折算至副邊后經buck電路得到。隔離電路中的半橋、全橋、推挽電路也是類似原理。
