過流保護：

　　最簡單的過流保護是保險絲。

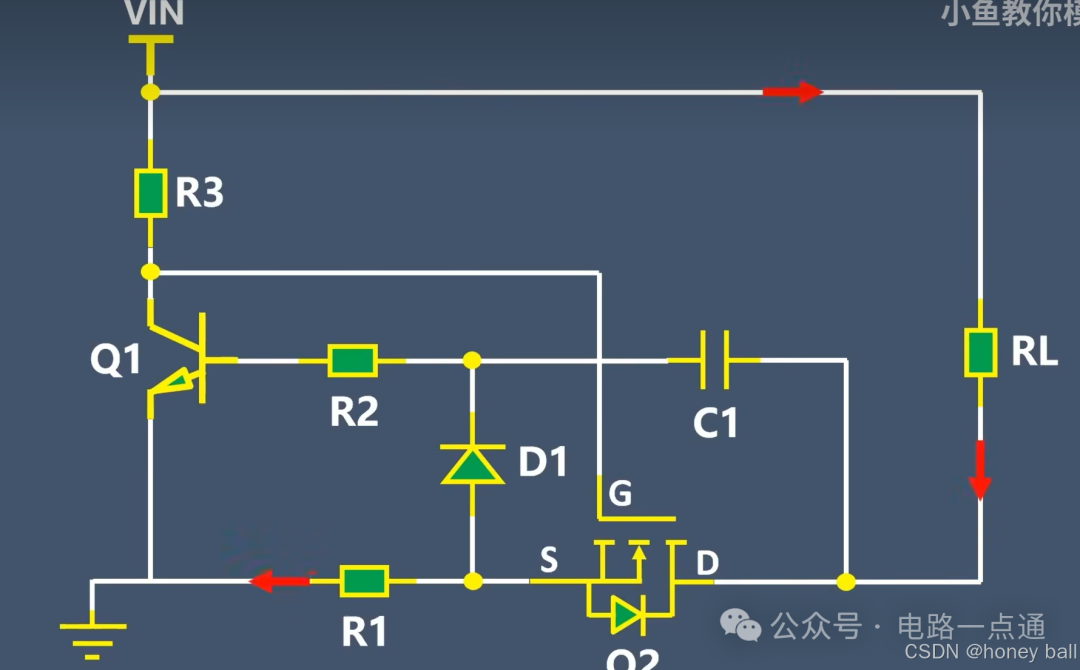

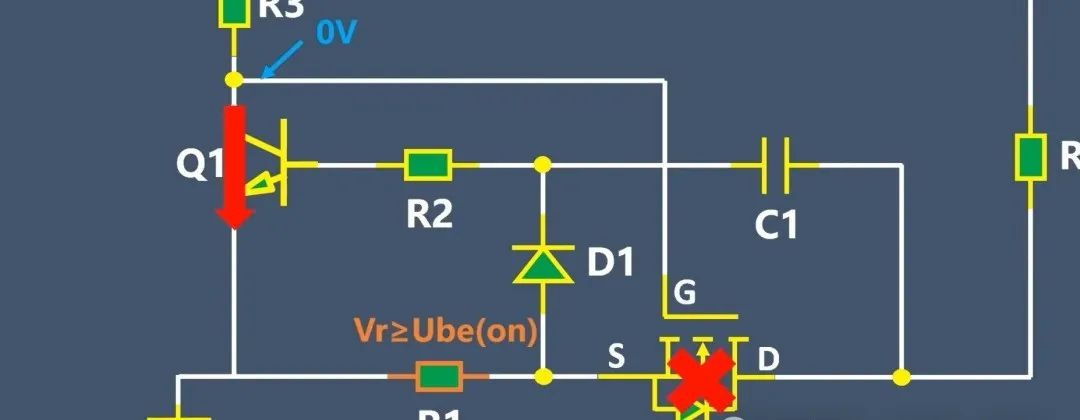

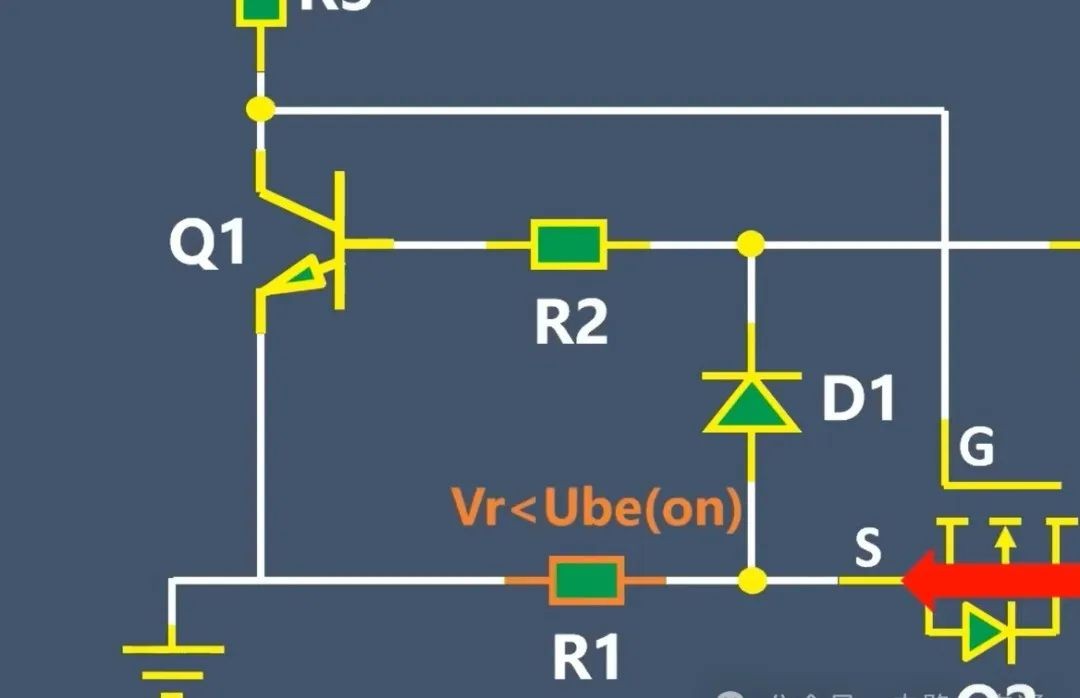

　　R1是電流采樣電阻：

　　過流保護的根本所在：

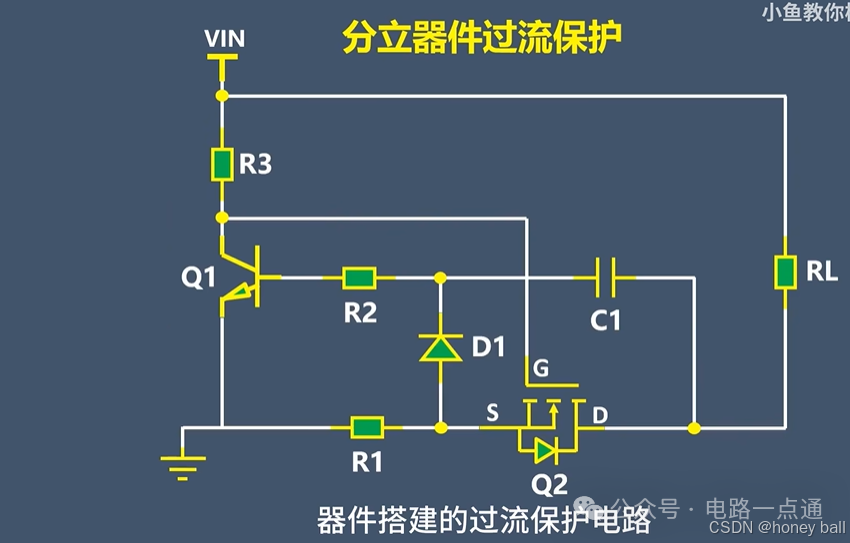

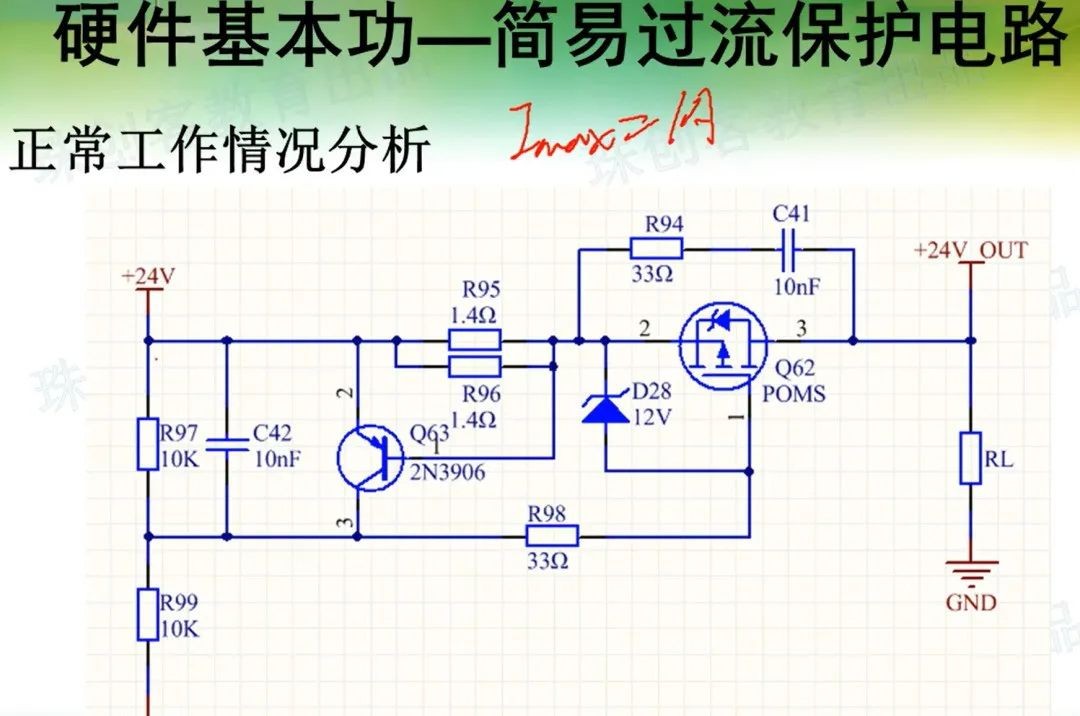

　　【如何用分立器件設計一個過流保護電路】

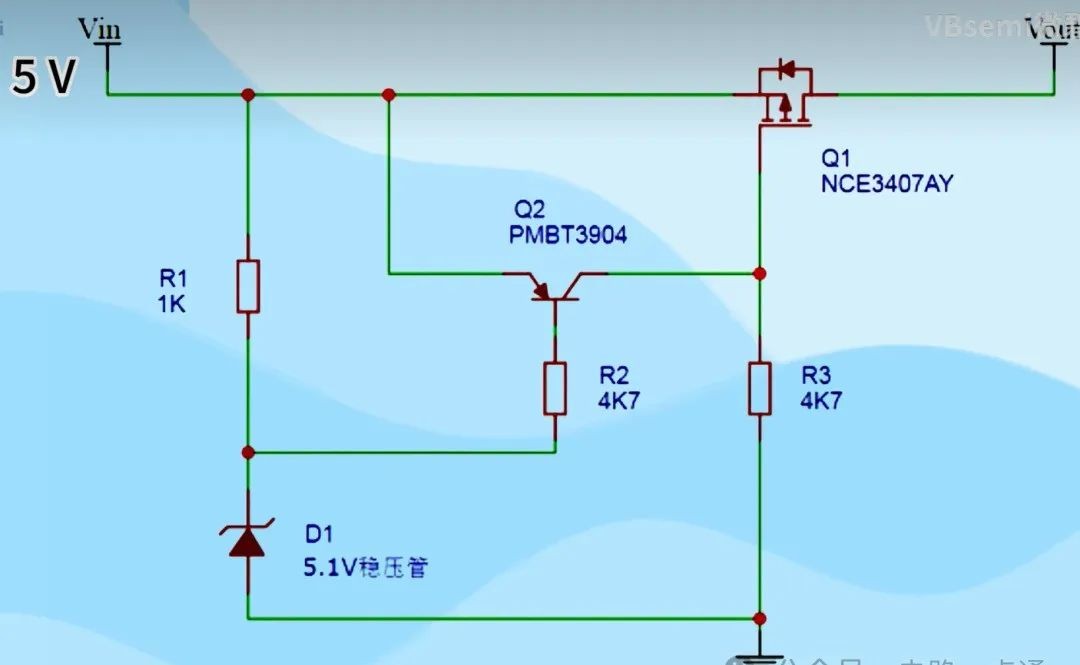

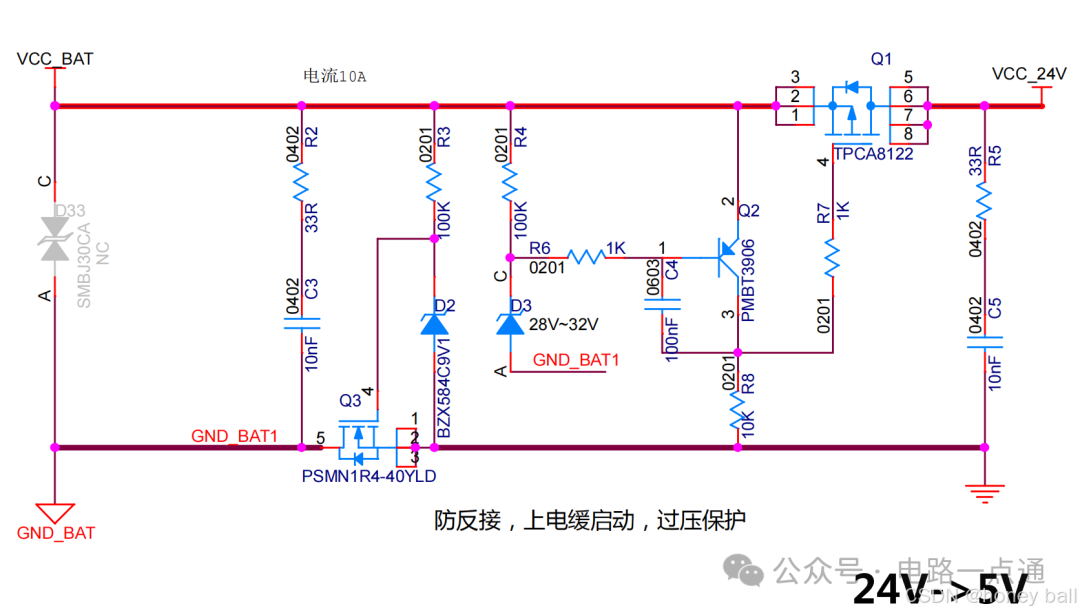

　　過壓保護電路：

　　該電路的功能是一個簡單的過壓保護電路，利用穩壓管和晶體管的組合實現。

　　電路分析

　　關鍵元件：

　　D1 (5.1V 穩壓管):

　　用于檢測輸入電壓，當輸入電壓超過5.1V時，穩壓管導通。

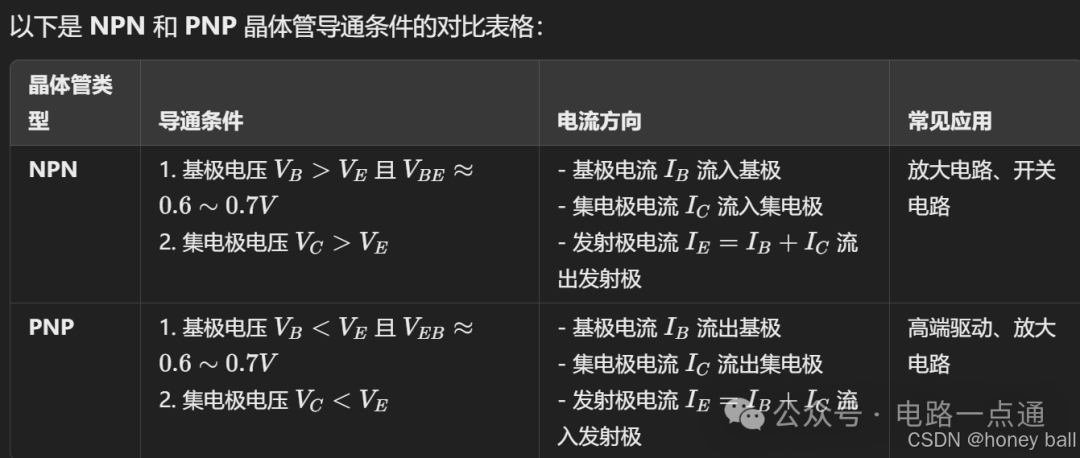

　　Q2 (PMBT3904 NPN 晶體管):

　　用于驅動后級的MOS管。

　　Q1 (NCE3407AY P溝道MOS管):

　　作為主開關，當電路檢測到過壓時，Q2 導通，關閉 Q1，從而切斷輸出。

　　R1, R2, R3:

　　用于電流分壓及限流。

　　工作原理：

　　當輸入電壓 VinV_{in} 超過 5.1V 時，D1 開始導通，向 Q2 的基極提供電流。

　　Q2 導通后，將 Q1 的柵極拉至接近輸入電壓，P溝道 MOS管 Q1 關閉，切斷電源，從而保護負載。

　　當輸入電壓 VinV_{in} 小于 5.1V 時，穩壓管 D1 不導通。

　　Q2 的基極電流為 0，Q2 不導通。

　　P溝道 MOS管 Q1 的柵極通過 R2 和 R3 拉低，處于導通狀態，電壓正常傳輸?shù)截撦d。

　　正常狀態：

　　過壓狀態：

　　元件作用：

　　R1:

　　限制流入穩壓管 D1 的電流，防止穩壓管過載。

　　R2 和 R3:

　　分壓作用，同時確保在 Q2 導通時能夠有效關斷 Q1。

　　Q2:

　　將輸入信號放大，確保能夠完全控制 Q1 的導通與關斷。

　　Q1:

　　控制電源的輸出通斷。

　　鉗形表測電流：

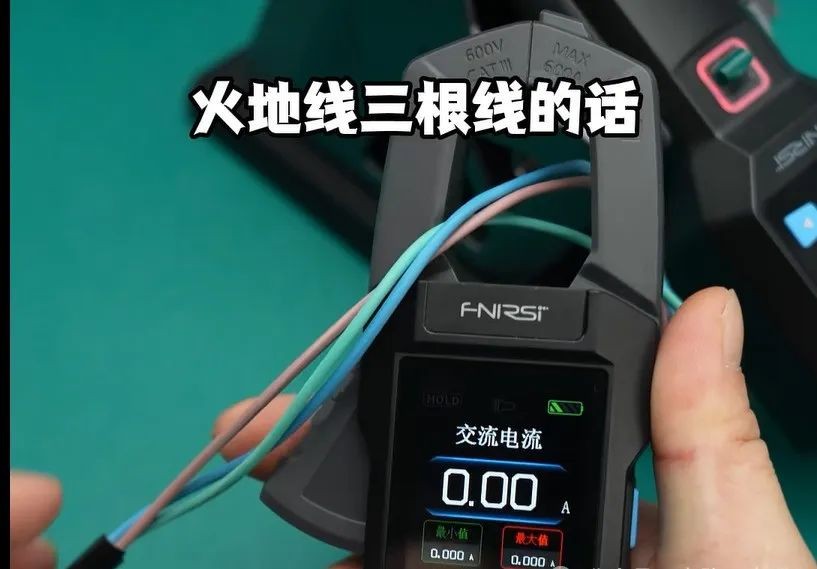

　　鉗形表不能直接一起測零火地線三根線的電流，只能每次測量一根電流：

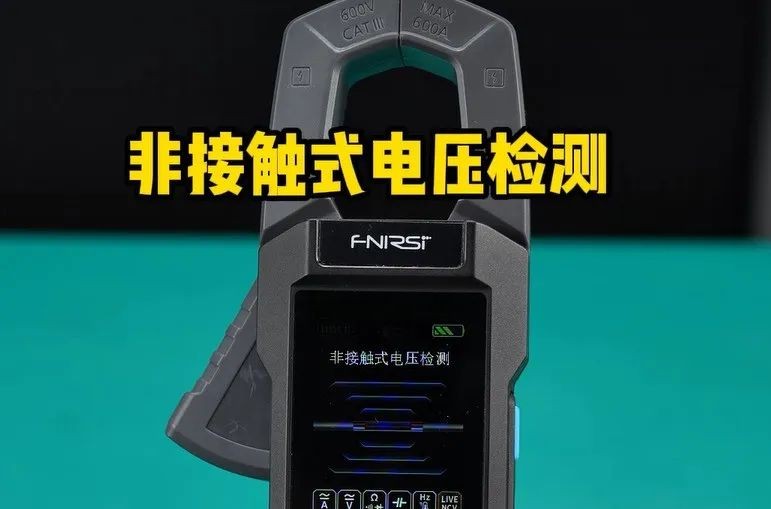

　　鉗形表還能進行NCV非接觸式電壓檢測，有些萬用表也支持這個功能：

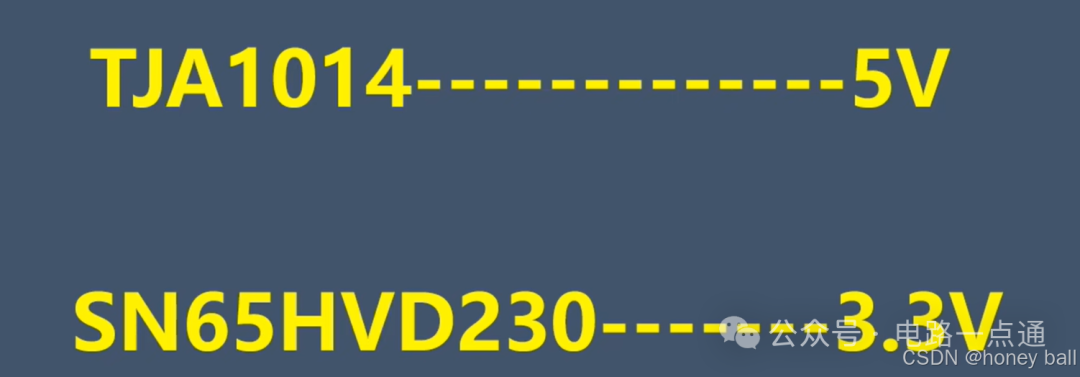

　　CAN接口電路設計:

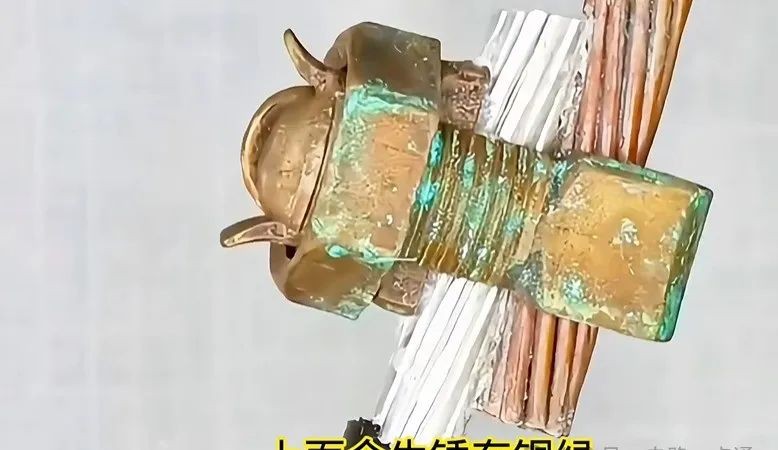

　　銅線和綠線不要接在一起，否則會電解生銹：
