電壓/電流轉換即V/I轉換，是將輸入的電壓信號轉換成滿足一定關系的電流信號，轉換后的電流相當一個輸出可調的恒流源，其輸出電流應能夠保持穩定而不會隨負載的變化而變化。一般來說，電壓電流轉換電路是通過負反饋的形式來實現的，可以是電流串聯負反饋，也可以是電流并聯負反饋，主要用在工業控制和許多傳感器的應用。

　　常用電壓轉電流電路

　　一、 電路結構：

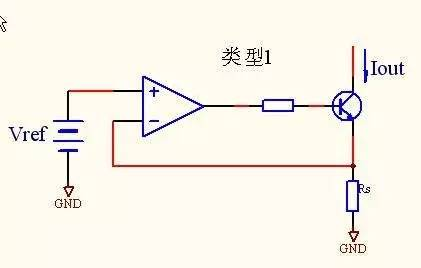

　　這是一種較為常用的電壓轉換電流電路，也是一款恒流源電路。它由一個運放、一個三極管(也可以是MOS管)以及若干電阻構成，結構簡單易懂。其輸出電流為Iout= Vref/Rs

　　仿真分析：

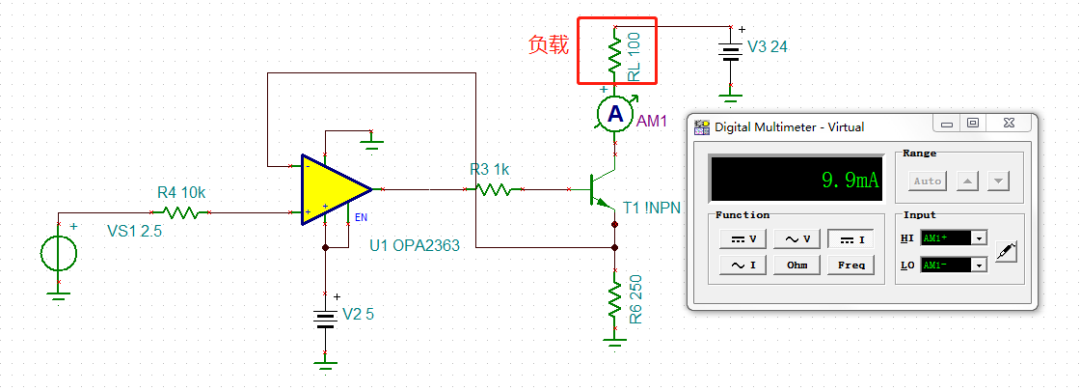

　　先進行仿真，參考上面的電路結構搭建如下圖所示仿真電路：運放采用：OPA2363 VS1 為直流電源 2.5V R6 為精密電阻250R RL 為負載

　　可以看出電路輸出電流為9.9mA,與理論電流值 2.5V/250R= 10mA 相差較小

　　采用直流參數掃描，看一下10mA電流的帶負載能力：10mA下，電路帶載能力最大為2.06K

　　二、 電路結構

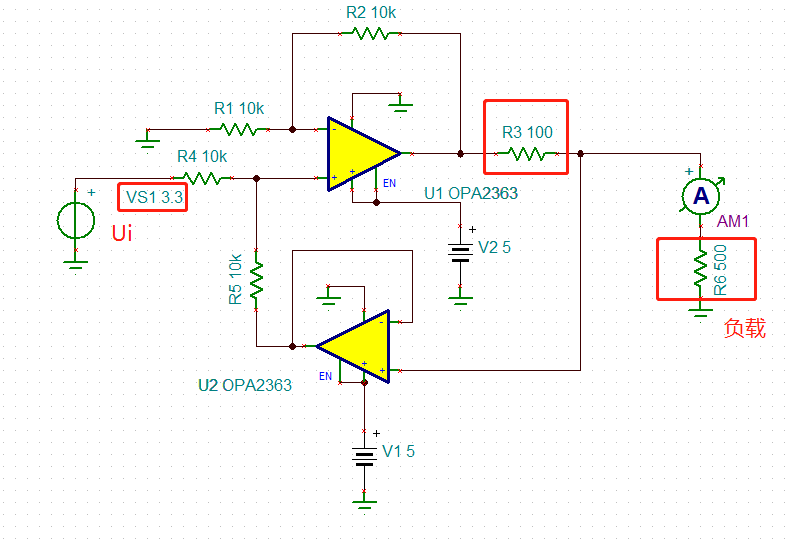

　　這種結構的電壓電流轉換電路是書本上經常那提到的一種結構，結構稍復雜些。其輸出電流I=Ui/R3

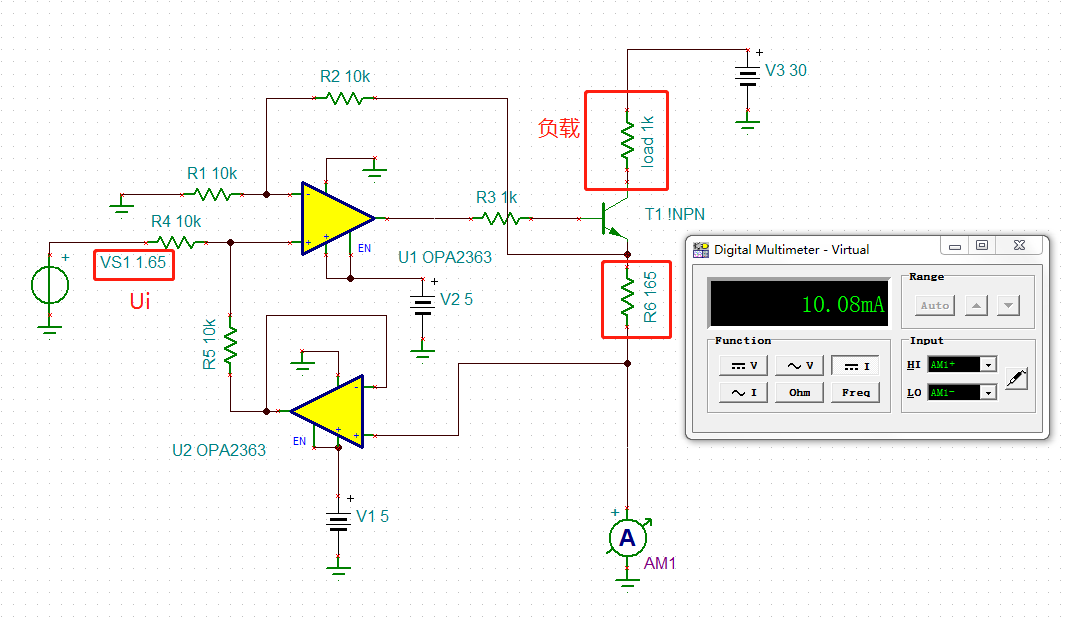

　　然而這種結構的電路不常用，多使用上面路電路的變形：如下圖

　　輸出電流為：1.65V/165R= 10mA

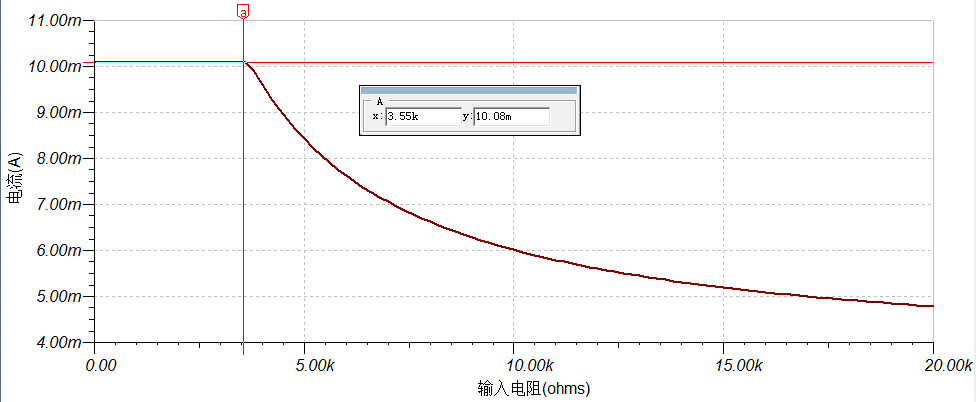

　　看下此中電路結構的帶負載能力:10mA 最大帶載為3.55K

　　集成的電壓電流轉換器

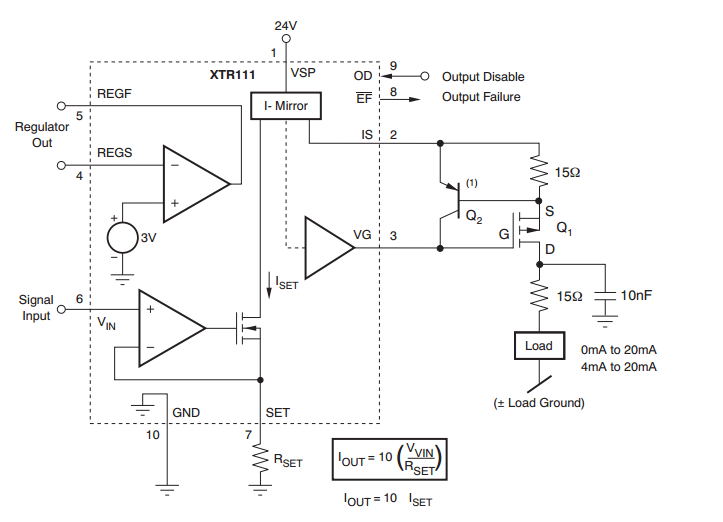

　　XTR111 是一款精密的電壓電壓電流轉換電路，數據手冊給出的參考電路：
