1個高品質的LED照明采用的是恒流驅動，其中效率最高的是用開關電源芯片做的恒流驅動。效率通?？蛇_90%以上;電路比阻容降壓復雜很多，決定了其成本比較高。

　　LED恒流驅動電路的輸入電源必須為直流電，圖1和圖2提供了兩種交流轉直流的方法。

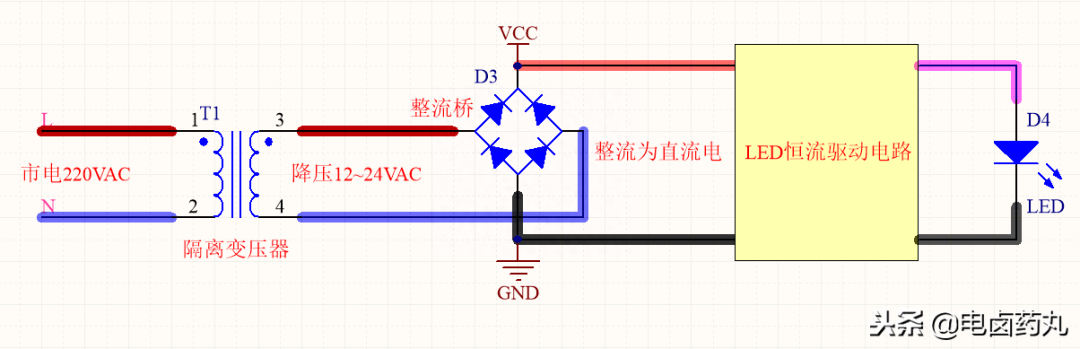

　　圖1：利用變壓器+整流得到低壓直流

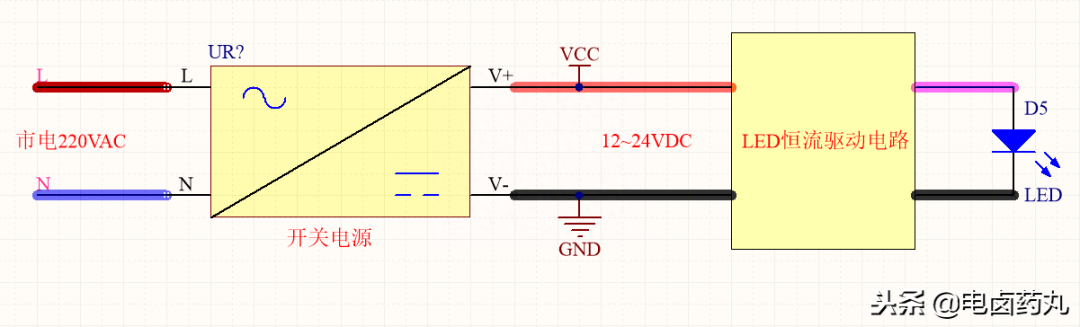

　　圖2：利用開關電源得到低壓直流

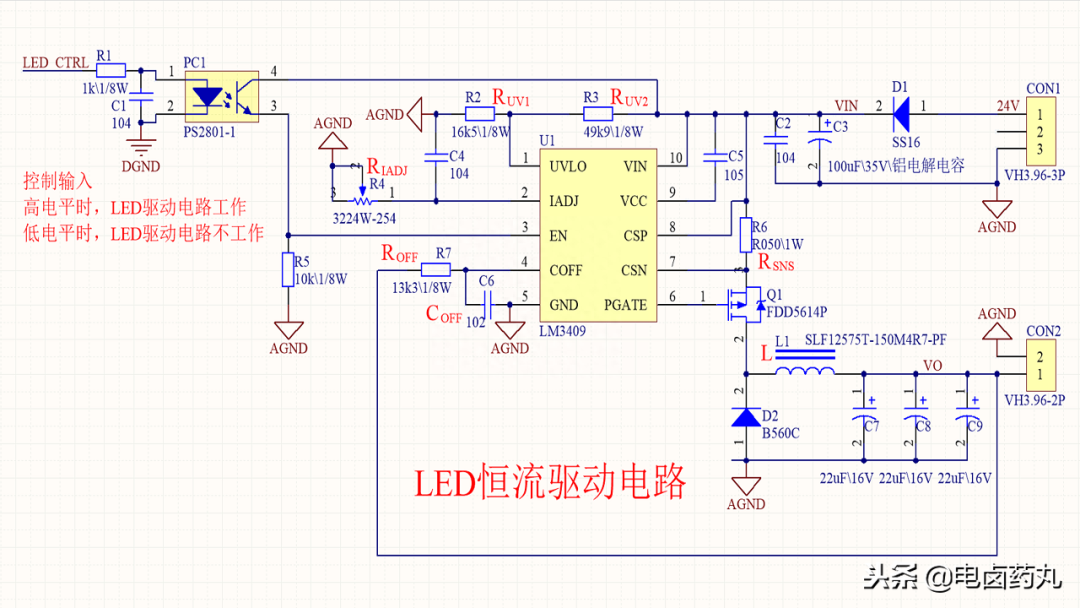

　　本期以LM3409芯片為例講解LED恒流驅動的設計，在LM3409的數據手冊里沒有單燈珠的例子;因為產品需要，于是設計出如圖3所示的單燈珠(3A/10W)的恒流驅動電路。MOS管采用的是P溝道的。

　　圖3：基于LM3409的LED恒流驅動電路

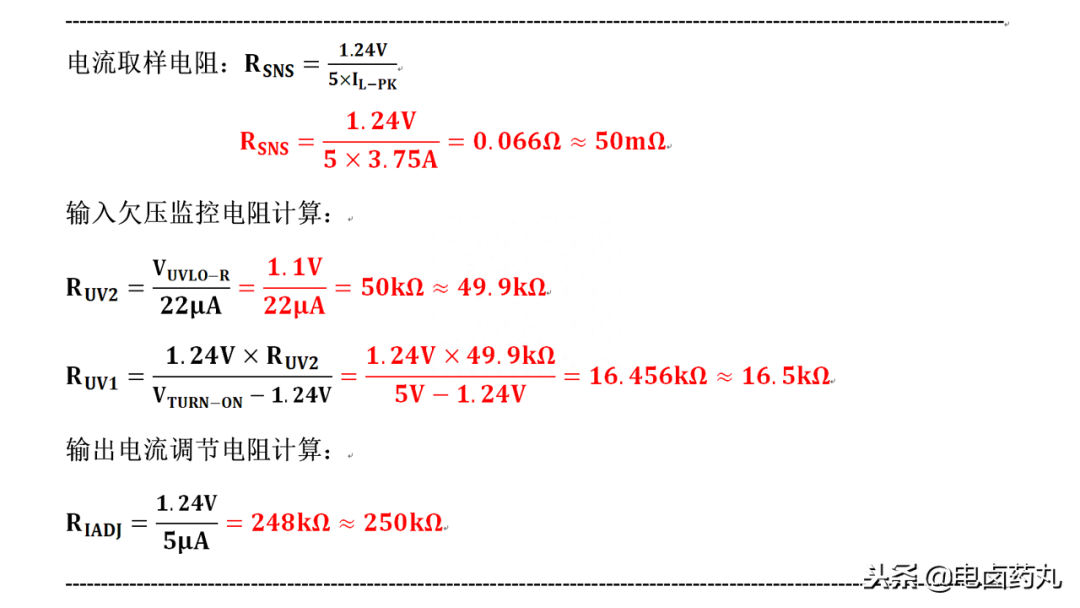

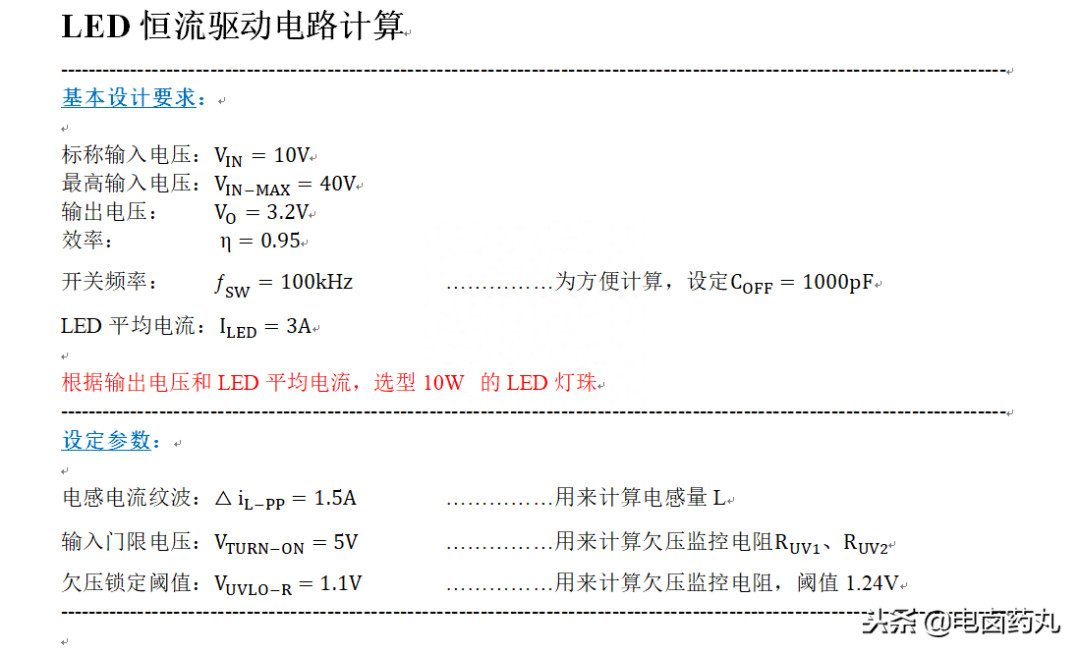

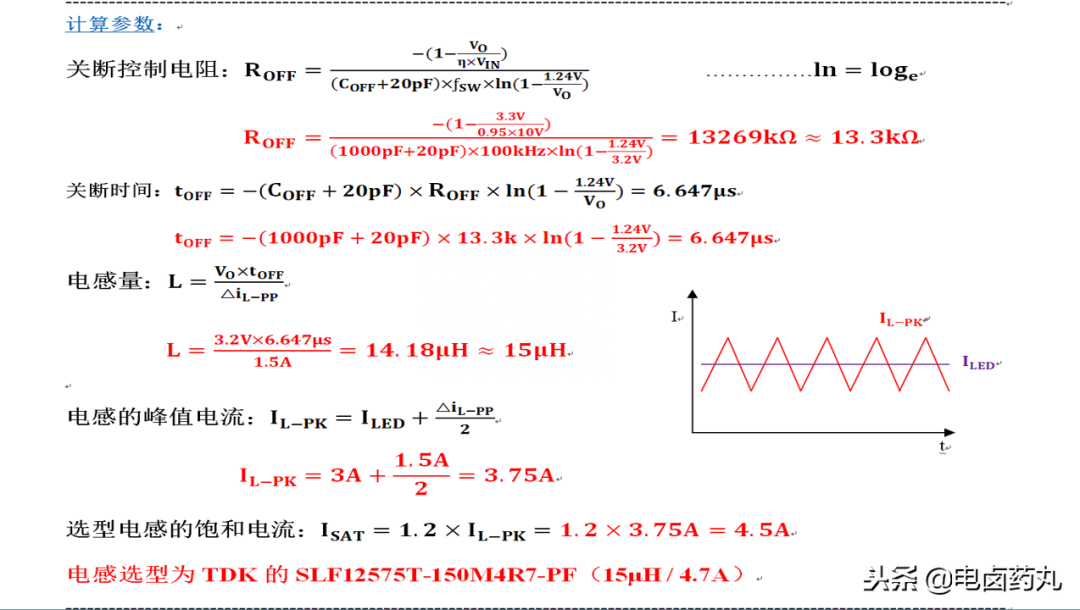

　　圖4、圖5、圖6為完整的計算過程。

　　圖4

　　圖5

　　圖6

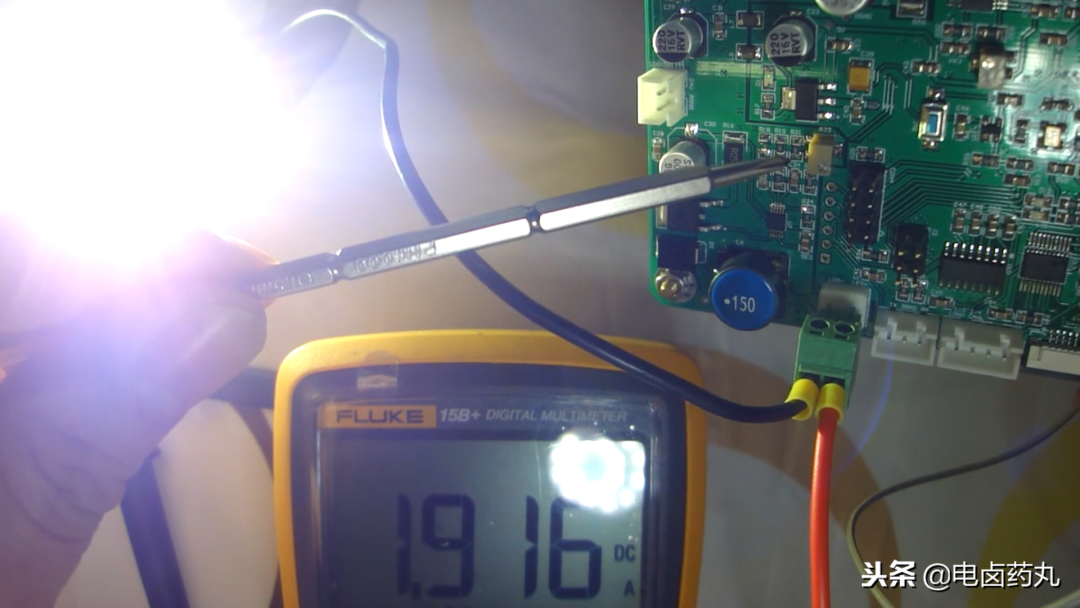

　　圖7為實物調試，萬用表顯示的電流為1.9A。

　　圖7：實物調試

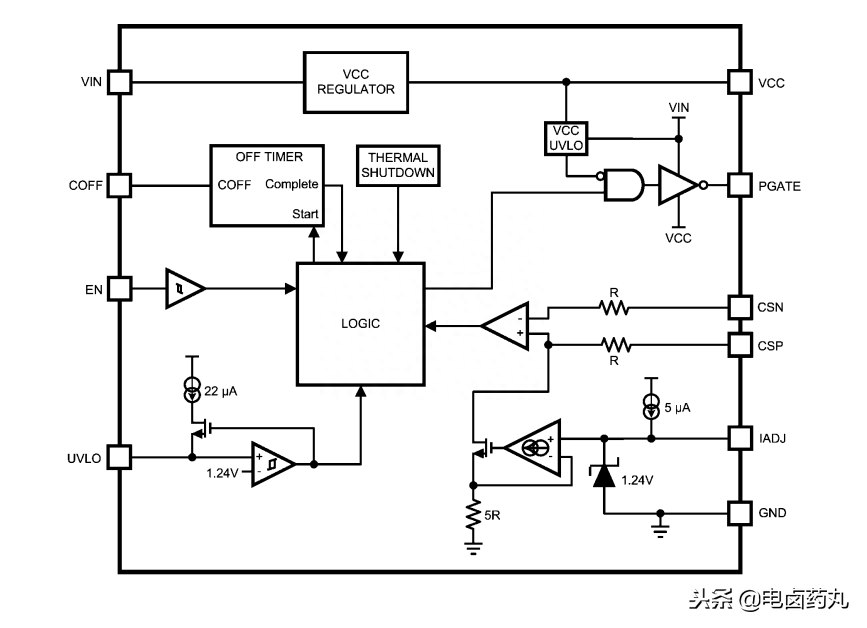

　　芯片外圍電路的設計離不開圖芯片的框圖，如圖8為LM3409芯片的框圖，框圖幾乎包含了芯片的功能應用，對框圖的理解有助于電路的設計。

　?、傩酒碾娫唇涌谑荲IN，經過線性降壓到VCC，該壓差給MOS管驅動電路供電，所以VIN、VCC間需要加個電容;

　?、贓N輸入內部是一個觸發器，高電平有效，所以需要加一個下拉電阻;

　?、踀VLO輸入內部是一個比較器，UVLO外圍電阻分壓與參考電壓1.24V比較，低于1.24V就關閉PGATE輸出;

　　④CSP和CSN的輸入內部是一個運放，檢測流過MOS管的電流，所以兩端接檢流電阻;

　?、軮ADJ的輸入內部提供一個5μA的恒流源，且最高允許1.24V，所以外圍電阻的阻值最高1.24V/5μA=248kΩ，取250kΩ。該電阻越大，流過MOS管的電流就越大;

　　⑥COFF的輸入內部是一個振蕩器，振蕩頻率由COFF端的電阻電容充放電時間決定。

　　圖8：LM3409芯片框圖

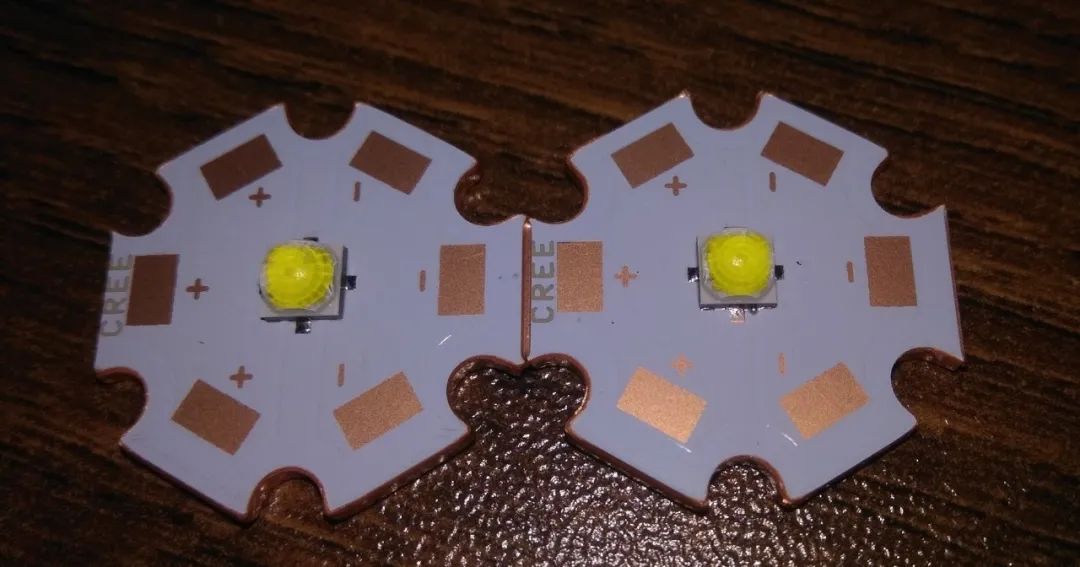

　　圖9是帶銅基板的LED燈珠，銅基板必須安裝在散熱器上(涂上導熱硅脂)。

　　圖9：3A/10W的LED燈珠

　　如果是串聯多燈珠的應用，請參考LM3409芯片的數據手冊，可以實現高流明的LED照明燈。

　　當然，開關電源方式的LED恒流驅動芯片有很多，但原理都一樣，掌握其中一種即可。該類應用的LED照明在性能、質量和安全性上都很突出，但價格比較昂貴。重要的是買LED照明燈的時候不要被忽悠。

　　簡單的辨別方法是打開手機照相功能，并對著燈，如果手機出現屏閃，那么該LED照明燈不是恒流驅動的。
