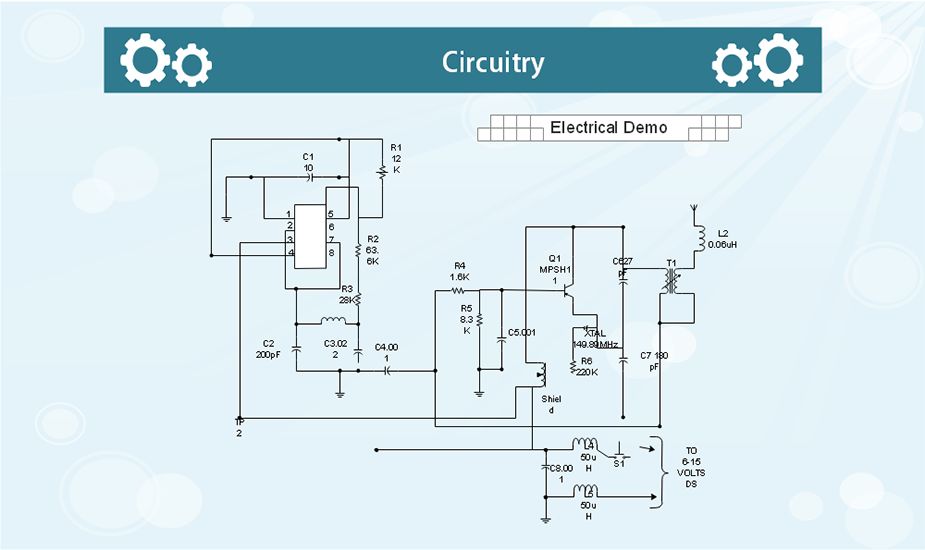

電路圖，是一種以物理電學標準符號來繪制各電子元器件組成和關系的電路原理布局圖，它被廣泛應用于人類工程規劃和電路研究。通過分析電路圖，可以得知電子元器件之間的工作原理，并為性能、安裝線路提供規劃方案。在設計的過程，可以在紙上或電腦上進行繪制，等確定無誤之后，在付諸實際。

　　電路圖符號大全

　　電路圖符號是繪制電路圖的基礎，只有了解對應的電路圖符號，才能輕松上手繪制。電路圖符號數量眾多，大致可以分為四個類別：傳輸路徑、集成電路組件、限定符號、開關和繼電器符號;齊全的電路圖符號便于用戶隨時選用，幫助用戶更高效率地完成任務。

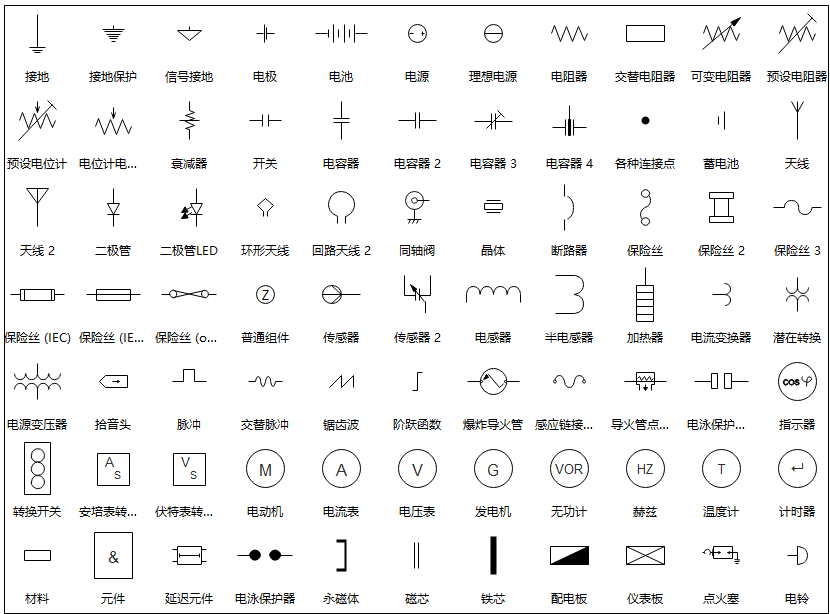

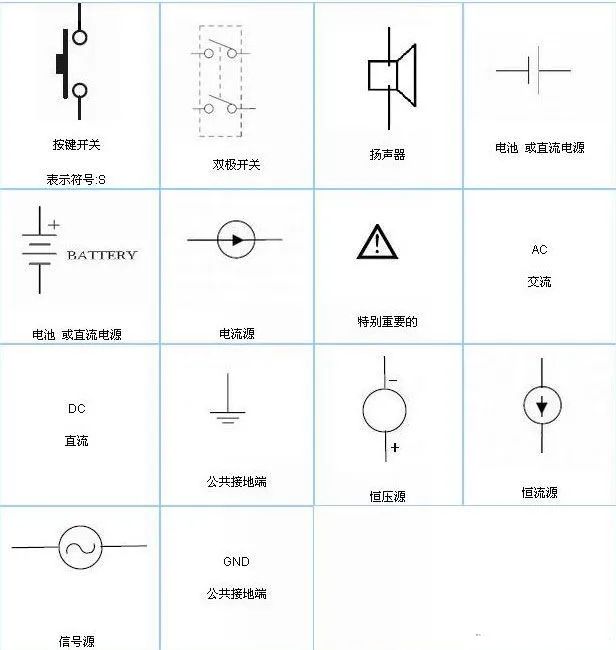

　　基本電路符號

　　匯聚基本的電路圖符號，例如：電池、接地線、二極管等，可以滿足基礎電路的繪制需求。

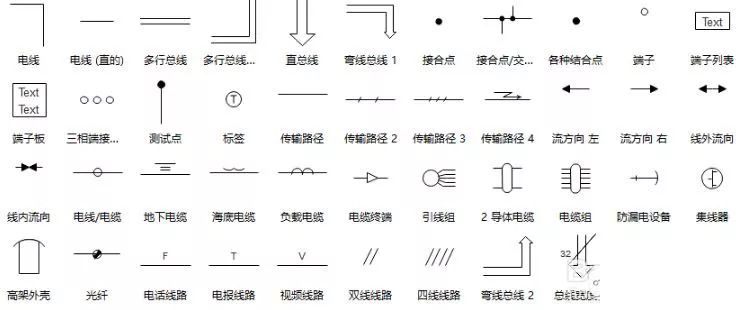

　　傳輸路徑符號

　　基本的電路符號，用于連接各元器件，起到“橋梁互通”的作用。

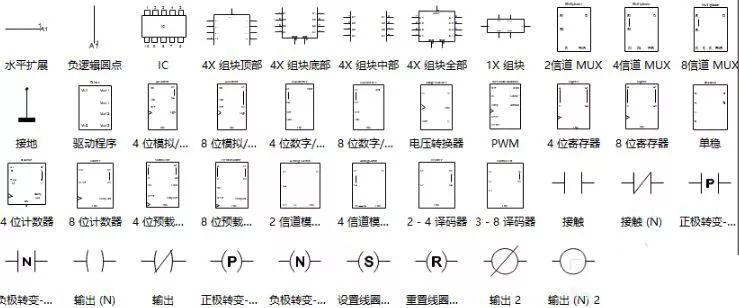

　　集成電路組件符號

　　以寄存器、轉換器、計數器為代表的基礎集成電路元器件，在電路圖中較為常見。

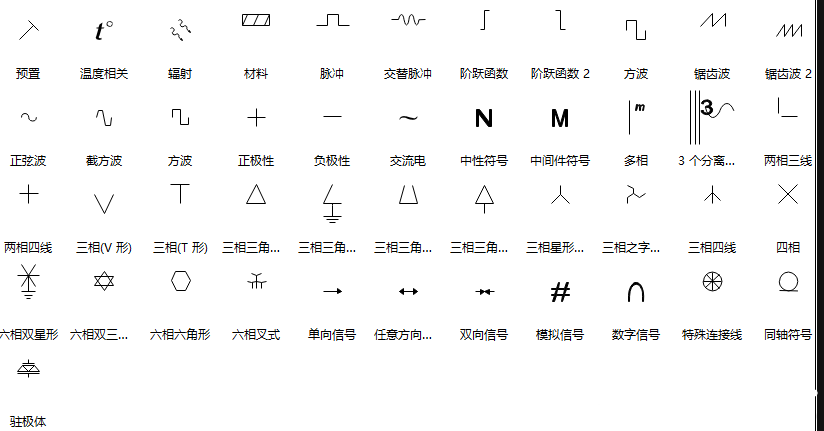

　　限定符號

　　用于表示電路的屬性，如脈沖、材料、溫度等。

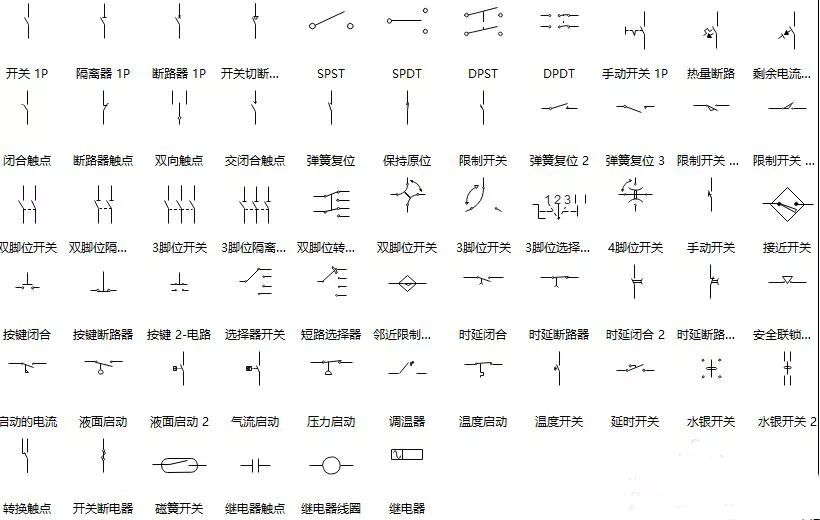

　　開關和繼電器符號

　　是電路圖中的控制元件，能夠調節或改變電路的工作性能。

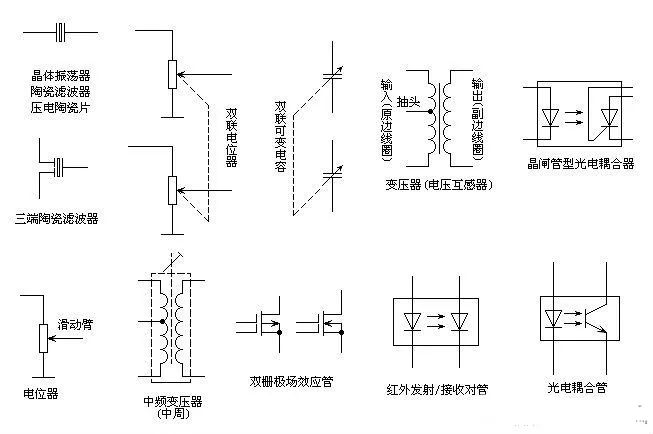

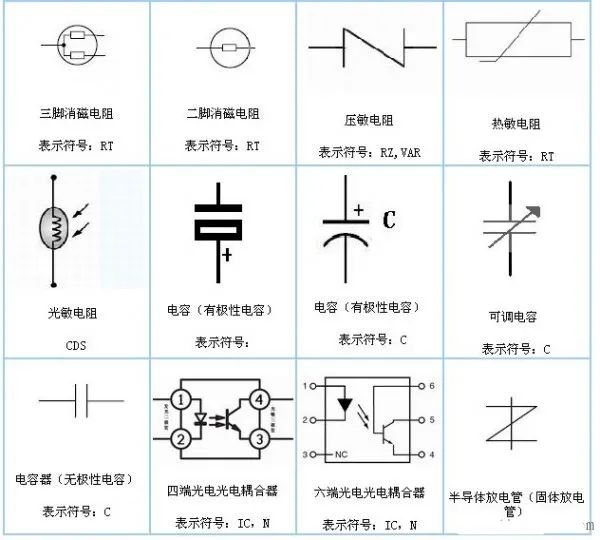

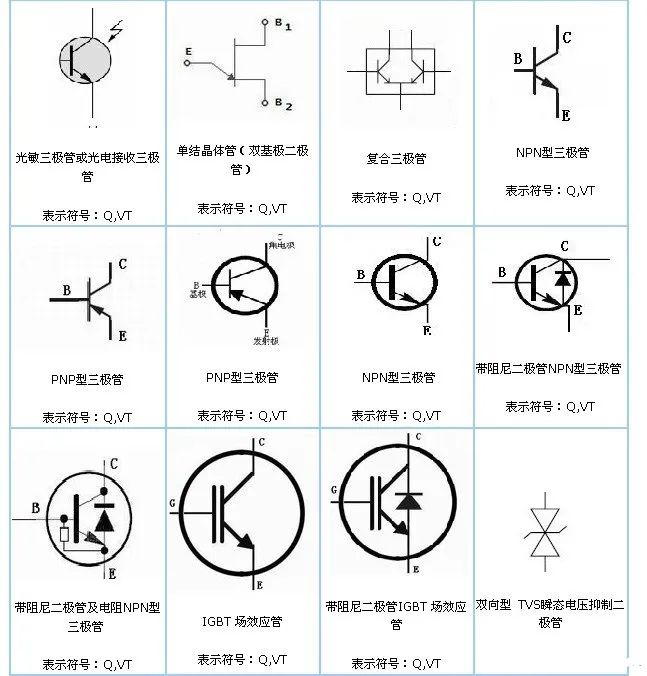

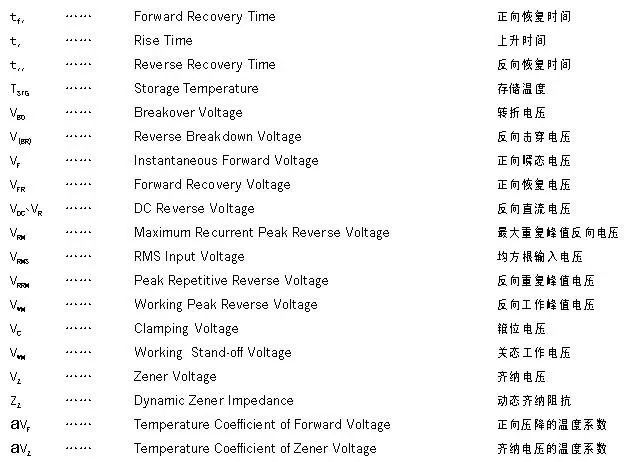

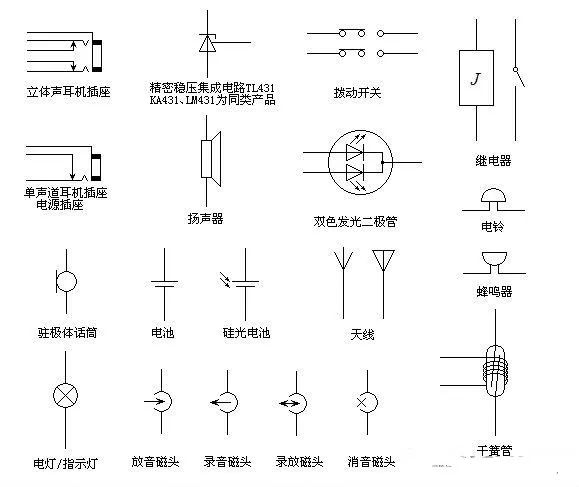

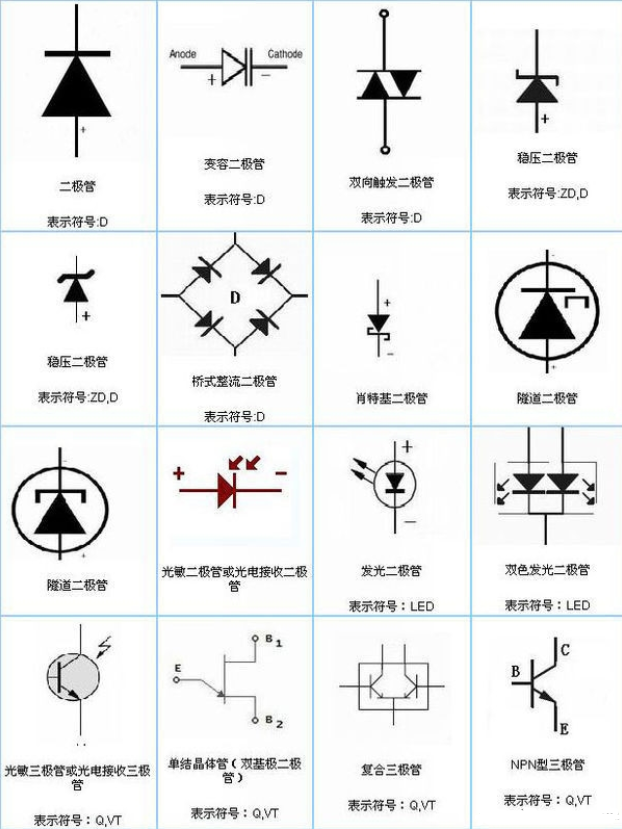

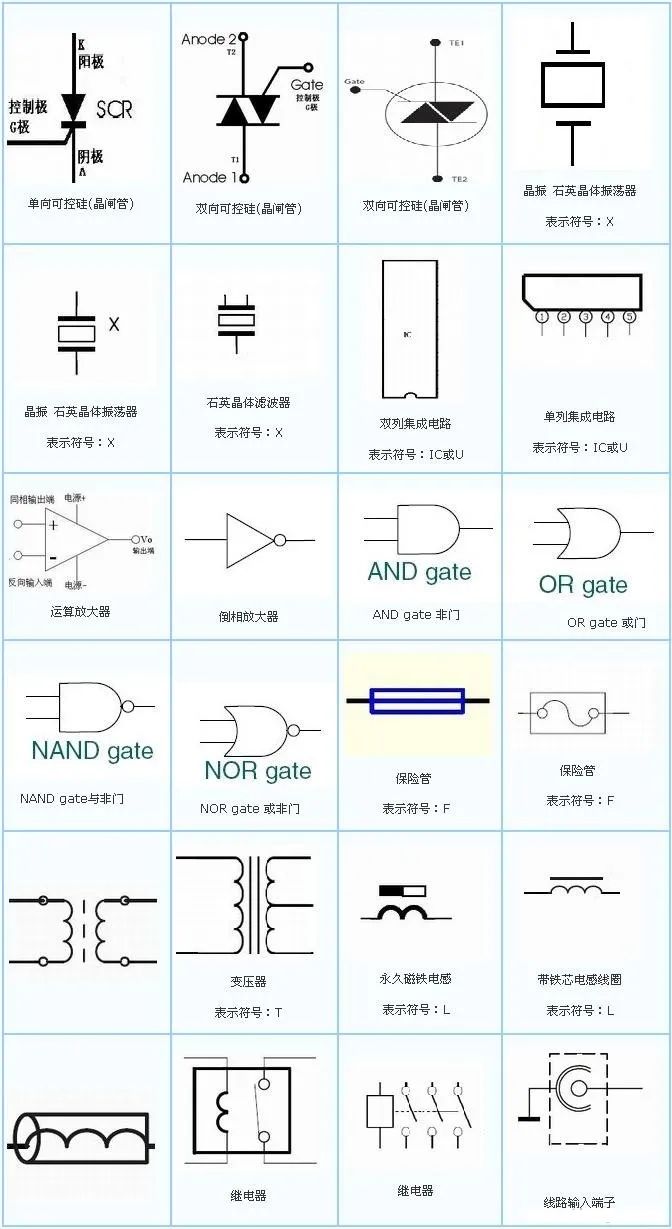

　　電子元件符號綜合表
