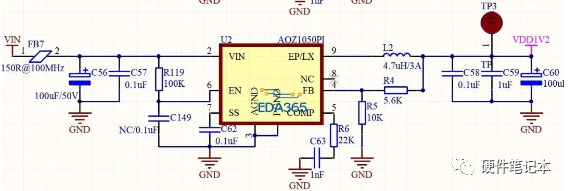

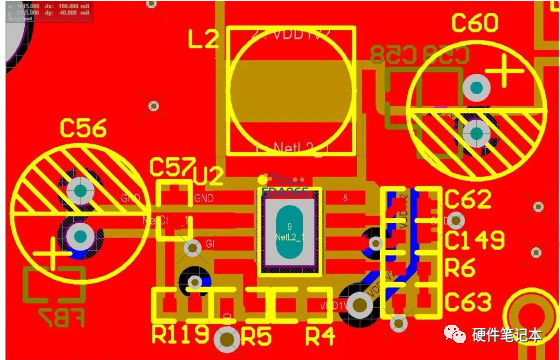

一個DC-DC電源轉換，紋波有點大，上傳原理圖和PCB圖

　　用AOZ1050PI設計的一款DC-DC電源轉換，輸入9~18V，輸出1.2V，AOZ1050開關頻率500KHz，現在用示波器測得輸出大概有100mV，Vp-p在485KHz左右的紋波。

　　請問各位專家：

　　1 這個指標的紋波是否在設計許可的范圍之內?在一般情況下，DC-DC電源轉換的紋波在一個什么范圍內可以認為是正常的?

　　2 從原理圖和PCB圖上，這個設計是否還能夠進一步優化降低紋波?還請指出。

　　敬請各位斧正。

　　網友mituone的回復：

　　100mV 的紋波(Ripple)對數字線路應該沒什么問題，對模擬線路就看情況了，有的線路很敏感需要更低。但芯片資料展示在滿載(Full Load)狀況下，紋波(Ripple)可以壓到 20mV 左右。

　　布線建議︰

　　L2 在上方，但 FB 在 AOZ1050 Pin 4，造成反饋路徑繞了一大圈才回到芯片。將 L2 移到下方，可以縮短反饋路徑。

　　AOZ1050 Pin 3 Power Return Ground 只有單點落地顯得太單薄，要注意一盎司銅厚下，10 mil 的落孔只有 0.8A 的承受力，如果是使用十字線接地，就 4 條十字線加起來可承受的電流。宜將地鋪大，并多打?qū)着c背面的地連通。

　　注意芯片資料上的 AOZ1050 Pin 4 PGND 與 R5 落地的畫法，它們是用不同的地符號。意思是說他們建議你用隔離的地(Isolation Ground)，做法上就是 R5 和 Pin 4 拉在一起，然后單點落地。

　　輸出應該先過濾波電容 C58、C59 和 C60，再給其它線路，注意到你的輸入電容 C56 和 C57 就做得不錯，可以參考它的做法。

　　注意線寬與承載電流的關系，輸入與輸出線寬需要計算。不曉得 C60 "+" 號旁邊那條細線是做什么用的?看起來很細。

　　布線大原則︰

　　讓輸入或輸出濾波電容和地造成的回路越短越好。

　　仍需檢視的部分︰

　　L2 電感宜選用有屏蔽(Shielding)的封裝，避免漏磁(Magnetic Leakage)干擾。

　　L2 電感的額定電流(IDC1 和 IDC2)宜被檢視，避免峰值電流(Peak Current)超過或溫度升高，造成電感量不足產生紋波和噪聲。

　　L2 直流電阻(DCR)宜被檢視，太高效率不好、容易發熱。

　　AOZ1050 Pin 5 COMP 上的補償電路，芯片資料上有計算公式，宜試算一下是否搭配得宜。

　　電解電容 C56 和 C60 的 ESR 越小越好，如果您真的很在意紋波及噪聲的大小，電解電容盡量選用可靠一點的廠牌。
