隨著過去傳統的“開環”系統被智能和高效率“閉環”設計所取代，準確的電流檢測在多種應用中變得越來越重要。常見的電流檢測方法，需要將檢流電阻串聯進被測電流通路，再用放大電路放大檢流電阻上的壓降。這個放大電路常被稱之為電流檢測放大器，其越來越被廣泛地運用于汽車、通信、消費電子等領域。

　　分立方案

　　集成方案

　　對于電流檢測放大器電路設計

　　目前主要可以分為

　　分立方案以及集成方案

　　下面小編

　　主要為大家梳理比較一下

　　分立及集成方案的特點

　　基礎知識

　　01

　　分立運放搭建的差分放大器方案

　　這是一個分立運放搭建的差分放大器(下文簡稱為分立方案)

　　集成的電流檢測放大器方案

　　另一種選擇是集成的電流檢測放大器(下文簡稱為集成方案)

　　可見，分立方案和集成方案都可以實現電流檢測。但在一些高精度的場合，我們建議使用集成的電流檢測放大器，因為常規的分立方案需要格外注意電阻的匹配性。

　　方案對比

　　01

　　電阻失配引起的誤差

　　如前述，分立方案要求

　　但現實中，電阻的失配不可避免。我們假設實際的電阻存在失配度ε，且滿足

　　從而可得：

　　顯然，輸出電壓里疊加了額外的誤差。

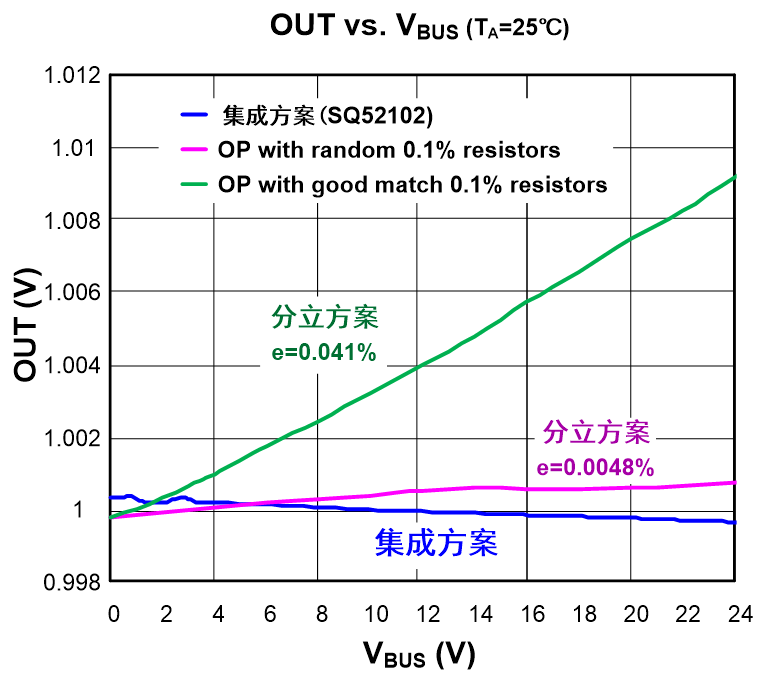

　　為了更直觀地說明這個問題，我們用一款高性能運放實際搭建了一個差分放大器，分別使用了4個隨機挑選的0.1%電阻和精心選擇的0.1%電阻。下圖是這個放大器使用10mΩ的檢流電阻檢測1A電流時，在不同總線下的電壓輸出情況。

　　*分立方案與集成方案在不同總線電壓下的誤差

　　可見，隨機挑選的0.1%電阻，實際ε=0.041%，在12V總線上產生了近0.4%的誤差。

　　為了提升精度，精心挑選電阻實現ε=0.0048%，總線12V時誤差僅有0.05%，能夠滿足絕大部分運用場合。而一款高性能的集成電流檢測放大器通?？梢詫崿F(xiàn)相近甚至更高的精度。

　　02

　　溫度變化引起的誤差

　　另一方面，如果產品的使用環境有較大溫度變化，分立方案還需要考慮電阻溫漂帶來的誤差。

　　我們對上述ε=0.0048%的電路進行溫度性能的測試，實際使用的電阻擁有25ppm溫度系數。

　　從下圖可以看到，分立方案的整體溫漂為36.24ppm/℃，在全溫度范圍內誤差的變動將近0.6%。與之相對應的，高性能的集成電流檢測放大器往往能實現更小的溫漂。

　　*分立方案與集成方案在不同總線電壓下的誤差

　　可以預見，如果使用精度更高、溫度特性更好的電阻，分立方案可以實現優于集成方案的性能，但也會極大地提升物料成本。

　　03

　　PCB設計

　　下圖是使用SOT23-5小封裝運放和4個0603封裝的電阻實現的分立方案PCB，而集成方案面積只有分立方案的10%，并且布線更加便捷。

　　*分立方案PCB

　　*集成方案PCB

　　綜上所述，分立方案擁有較高的自由度，客戶可以根據實際運用場合(如共模范圍、增益、功耗、帶寬等)進行定制設計，以實現最低的成本或最好的性能。但這對設計工程師提出了較高的要求，并且需要極端地提升成本來滿足性能的實現。

　　集成方案在合理的價格下實現了優秀的性能，能滿足大部分情況下的電流精確檢測，實現了成本和性能的最優折中。并且體積小，使用方便，可以最大程度地加速產品設計。
