今天給大家分享的是：多層PCB阻抗線走線技巧

　　一、什么是 PCB 阻抗?

　　PCB 阻抗是高頻工作時電路的電容和電感的組合，雖然也是以Ω為單位測量，但是與作為直流特性的電阻有些不同，阻抗是一種交流特性，意味著與頻率有關，而電阻則不是。

　　二、阻抗對 PCB的意義

　　PCB 要實現高速數據傳輸，阻抗匹配是必須的事情。

　　以手機USB接口為例，可以實現2個方向同步傳輸數據、速度快，成本低。常見的2種類型是A型、B型和C型。

　　USB協議中定義(D+、D-)、(TX+、TX-)、(Rx+、RX-)差分信號線傳輸數字信號。為了保證傳輸信號的穩定性，PCB設計差分線必須嚴格按照差分信號的走線規則。

　　三、多層PCB阻抗走線的一些注意事項

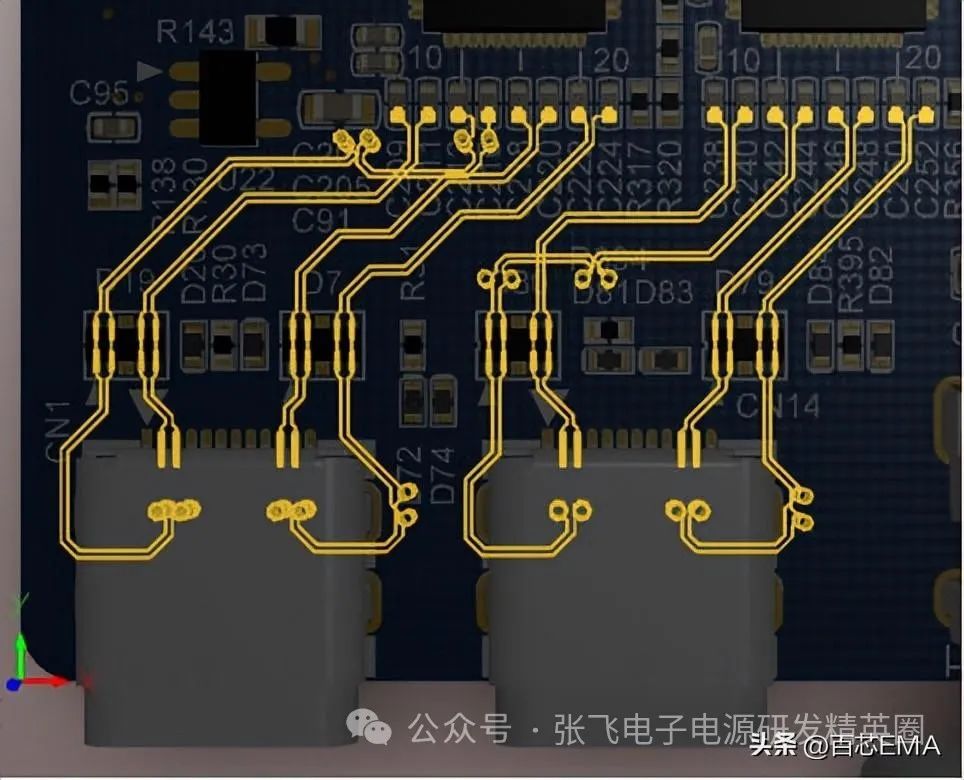

　　1、元件PAD盡量靠近排列，縮短PADS之間的距離，使差分線盡可能短，過孔盡可能少。

　　元件PAD盡量靠近排列

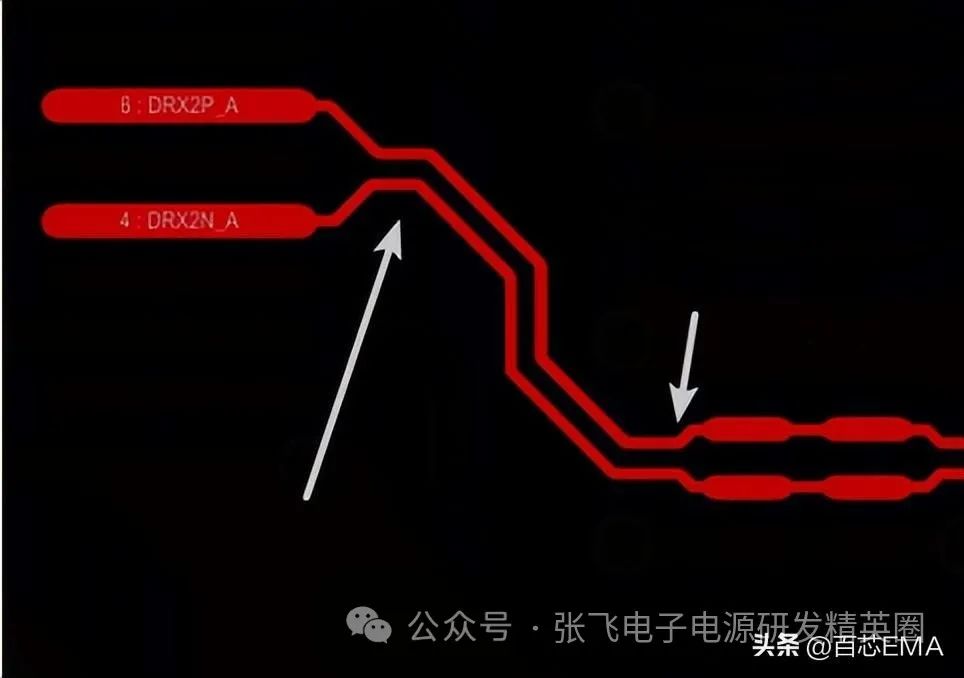

　　2、路線應平行，對稱，不允許走90°角線，應走45°或圓弧走線。線間距控制在4mil以內。

　　走45°或圓弧走線

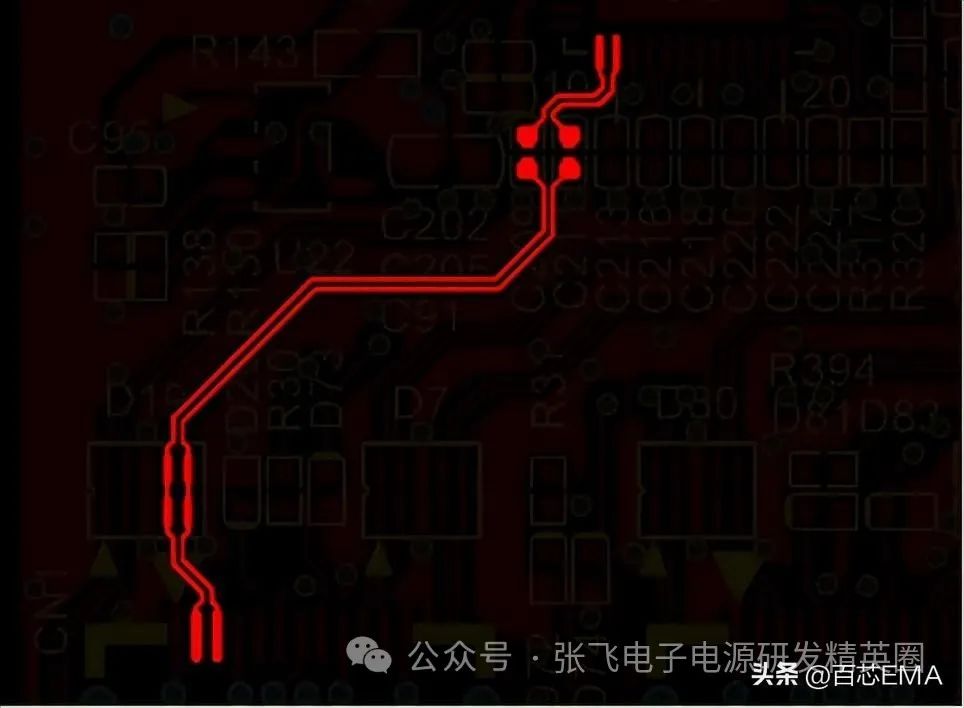

　　3、串聯電阻、電容時，應上下或左右對齊。

　　上下或左右對齊

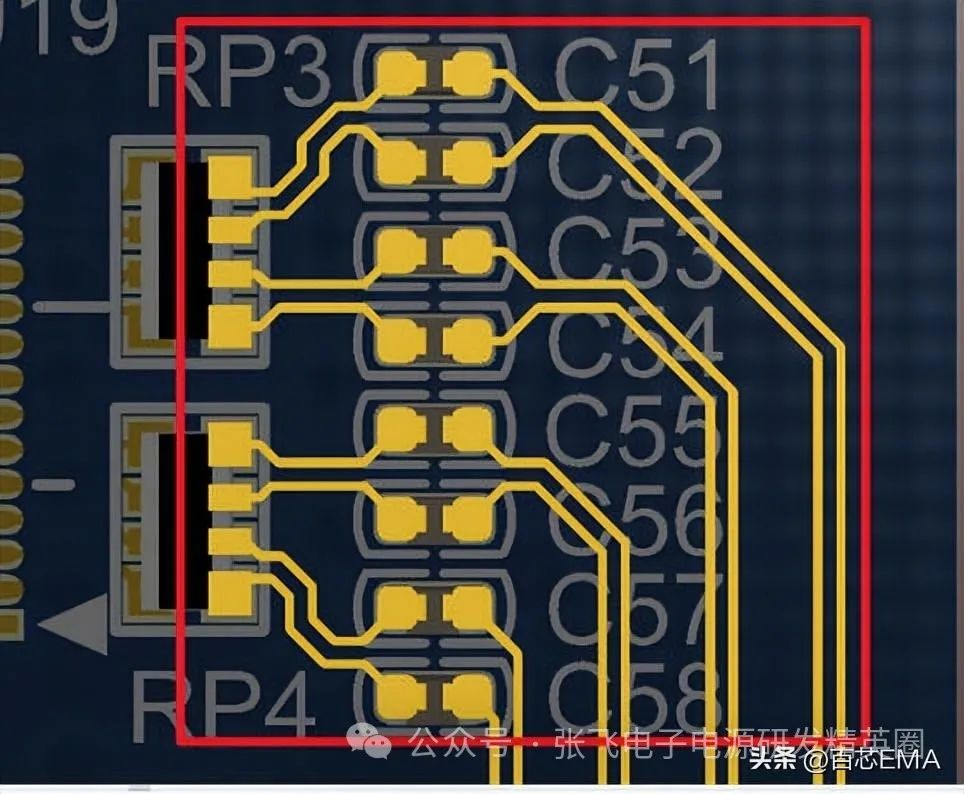

　　4、差分阻抗線盡量等距、等距，避免時序偏差和共模干擾。

　　差分阻抗線盡量等距、等距

　　5、由于引腳分布、過孔、走線空間等因素，差分阻抗線長容易不匹配。一旦線路長度不匹配，時序就會發生偏移，從而降低信號質量。因此，需要對差分對的不匹配進行相應的補償，使線路長度匹配。長度差通?？刂圃?MIL以內，補償原則是對出現長度差的部位進行補償。

　　對差分對的不匹配進行相應的補償，使線路長度匹配

　　這里舉個例子，參數如下：

　　H1：介質厚度(阻抗線與參考層之間的厚度)

　　ER1：極板介電常數 4.2-4.6(PP 按 4.2 計算，磁芯按 4.5 計算)

　　W1：設計線寬

　　W2：上部線寬 = 設計線寬減去0.5mil

　　S1：兩線之間的距離

　　T1：銅厚，一般按1oz(1.4mil)計算

　　C1：C1：基板表面綠油厚度

　　C2：銅箔表面綠油厚度

　　C3：綠油厚度基材表面

　　CER：綠油介電常數3.5

　　使用阻抗計算器計算，可以得到阻抗約為 100。
