開關控制回路原理講解、識圖及異常分析處理

發布時間：2024-01-29作者：admin點擊：1130

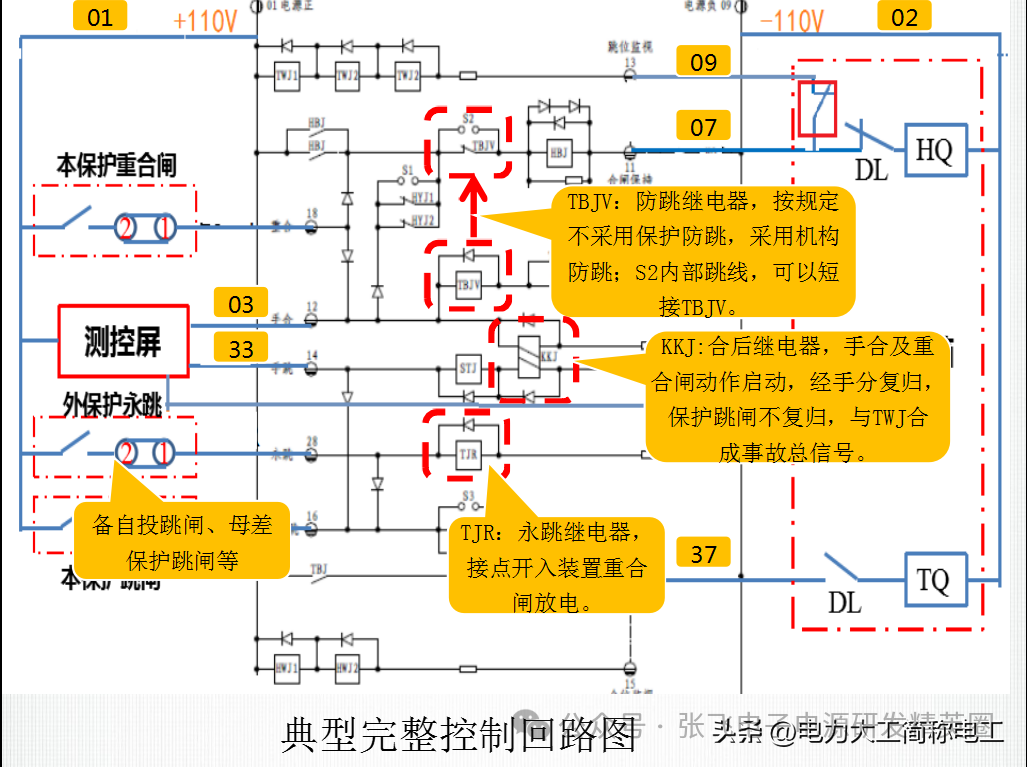

　　一、開關控制回路原理介紹

　　1.1跳、合閘回路簡圖

　　分、合閘回路簡圖(如下圖)，為保護裝置內部分、合閘接點閉合、經出口壓板讓分、合閘線圈得電，實現開關的分、合閘，分、合閘完成后，對應的開關輔助接點斷開分、合閘回路，防止出現分、合閘線圈長期得電燒毀的情況。

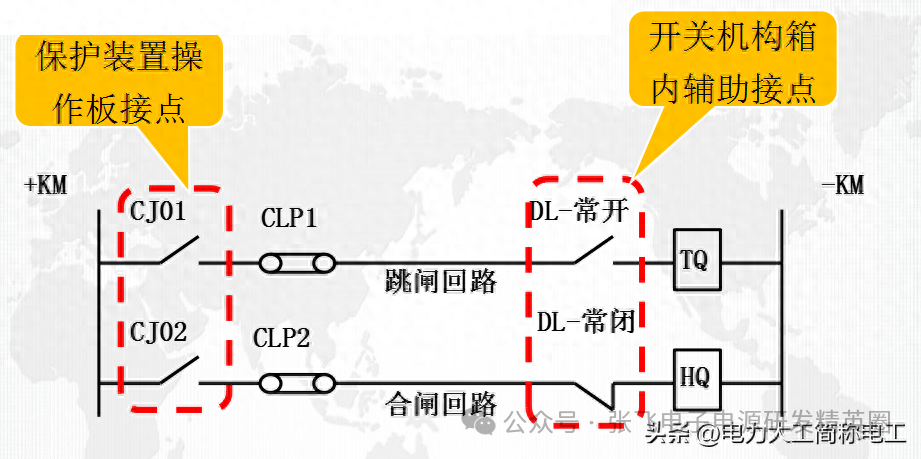

　　開關跳、合閘回路簡圖

　　以斷路器處于合閘狀態為例，DL-常開接點閉合，DL-常閉接點斷開，此時，如果保護裝置發跳閘命令，其內部繼電器CJ01閉合，跳閘回路導通，斷路器被跳開。而后，DL常開接點斷開，DL-常閉接點閉合，為下一次合閘做準備。

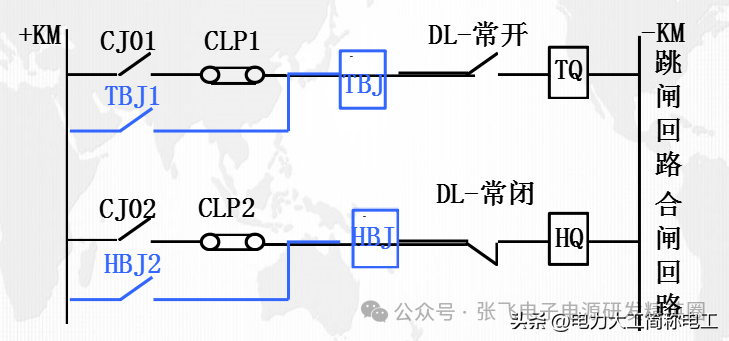

　　1.2跳、合閘保持回路(以藍色線表示)

　　由于保護裝置內部跳、合閘出口接點均是瞬間導通脈沖接點，不能長時間流過大電流，而開關分、合閘需一個短暫的過程，為了不出現開關還沒完全分合到位，分合閘線圈就斷電，所以需要增加增加一個跳/合閘保持回路(以藍色線)。

　　簡圖中增加保持回路(藍線)

　　藍色的部分為保持回路，如果保護動作發跳閘命令，跳閘回路導通，TBJ勵磁，TBJ1吸合，此時即便CJ01斷開，回路仍可經 “TBJ1-TBJ繼電器-DL-常開接點-TQ線圈”導通直至斷路器成功跳閘

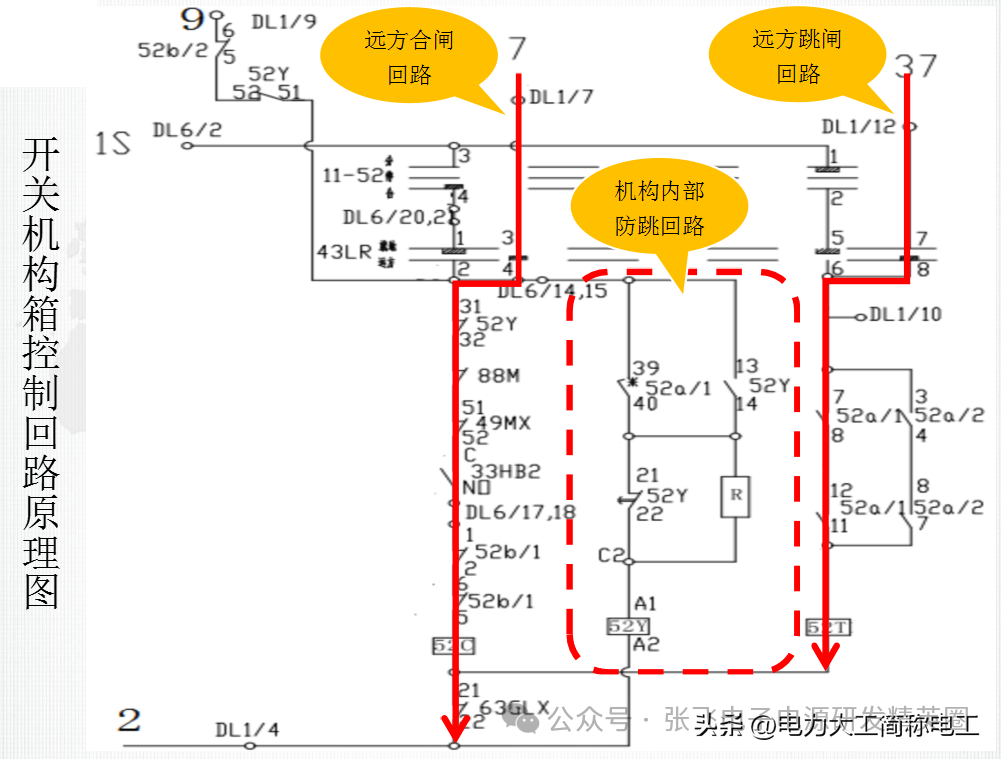

　　1.3、防跳回路(以紅色線條表示)

　　合閘的時候合閘到故障線路上，此時保護會發跳閘命令跳開斷路器，但恰巧這個時候CJ02沒有及時分開，或者發生黏連，那斷路器會在開關后立馬再次合閘，如此反復，這就是通常所說的“跳躍現象”，為避免“跳躍現象”的發生，即開關控制回路中增加防跳回路。

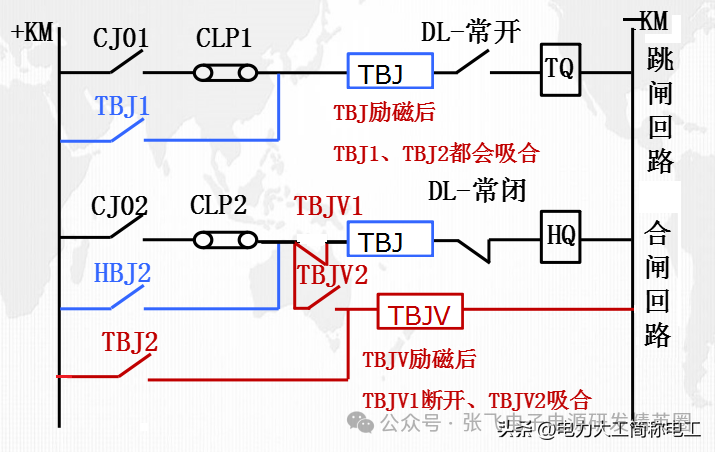

　　增加防跳回路(紅線)

　　常見情況：手合開關沒有及時松開把手，引起防跳回路動作，具體防跳回路動作過程如下。

　　首先保護發跳閘命令，跳閘回路導通，TBJ勵磁，TBJ2吸合，然后TBJV勵磁，TBJV1斷開,TBJV2吸合，最后當保護跳閘完成后TBJ失磁，TBJ2斷開，同時，DL-常開接點再次吸合，但此時CJ02一直黏連，導致TBJV繼續勵磁，維持TBJV1斷開狀態，斷路器無法再次合閘。

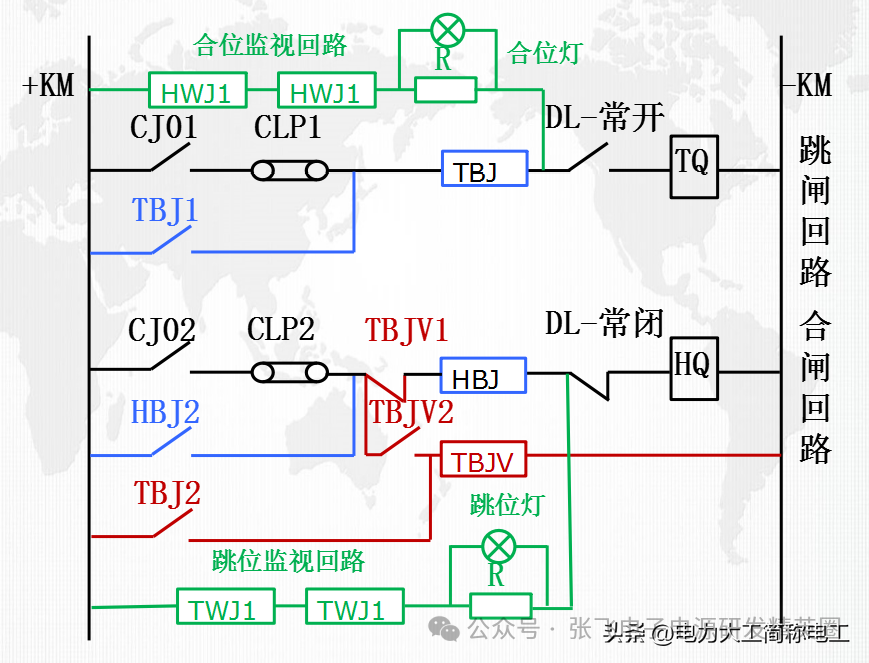

　　1.4監視回路(以綠色線條表示)

　　為了可以能時刻監視分、合閘回路是否出現異常，所以在控制回路中增加監視回路，用于監視分、合閘回路是否完好，同時可以顯示開關的分、合閘位置，如下圖綠線所示：

　　增加監視回路(綠線)

　　斷路器在跳位，DL-常閉接點在閉合，這樣借助合閘回路讓跳位監視回路導通，開關在跳位，跳位燈亮，監視合閘回路正常。

　　斷路器在合位，DL-常開接點閉合，這樣借助跳閘回路讓合位監視回路導通，開關在合位，合位燈亮，監視分閘回路正常。

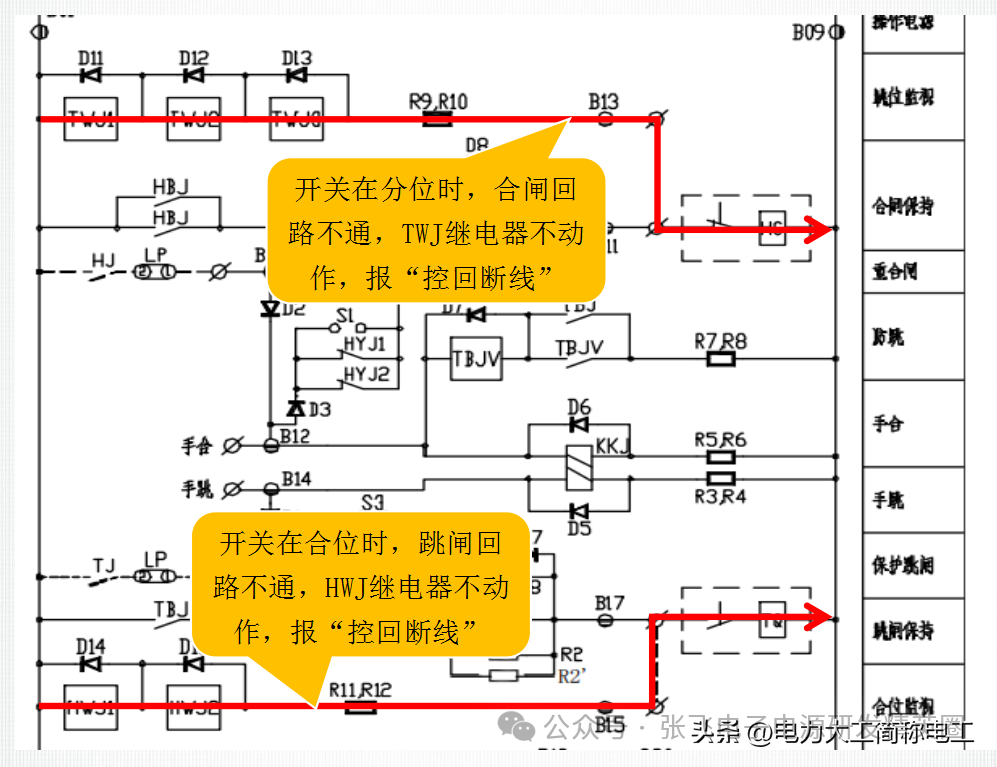

　　如果控制回路出現問題，這時會導致跳、合閘回路均不通，即TWJ、HWJ繼電器回路均不動作，這時必須要有一個信號發出，以便及時發現和處理故障。這個提示控制回路有問題的信號便是“控制回路斷線”，簡稱“控回斷線”，實際運用中將TWJ和HWJ繼電器的常閉接點串聯開入發出“控回斷線”信號。

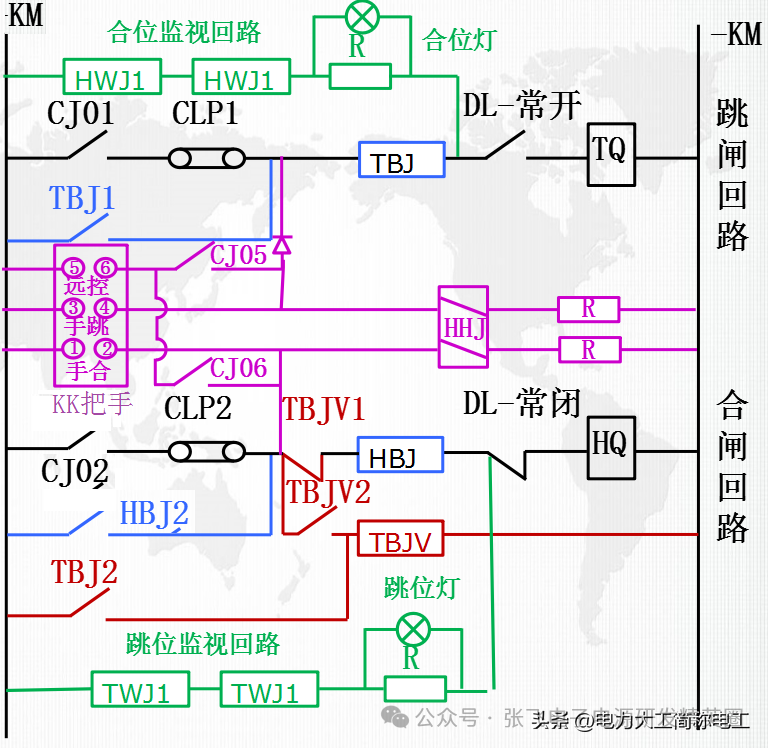

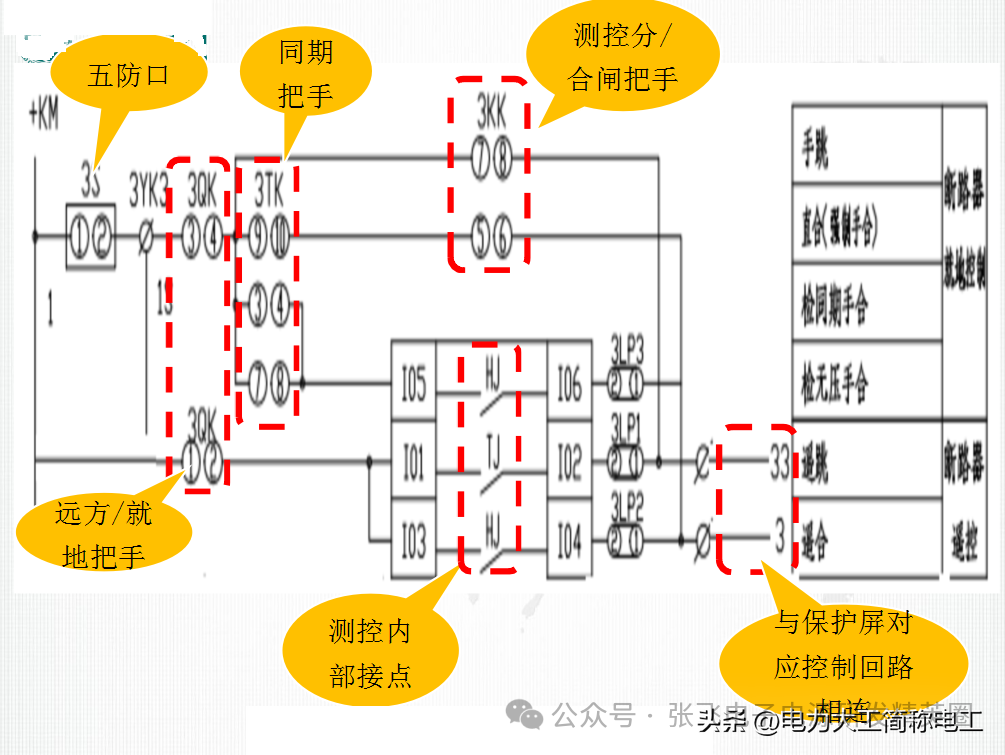

　　1.5手合手跳回路(以紫色線條表示)

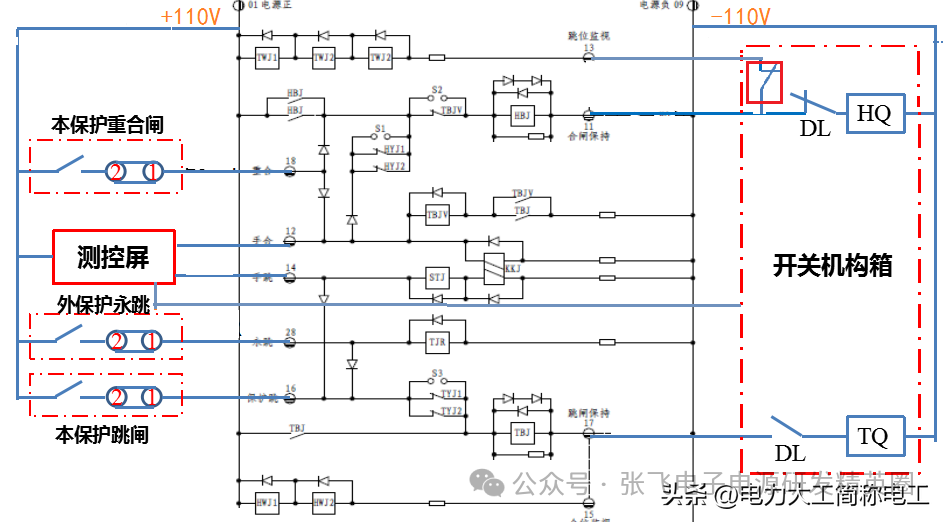

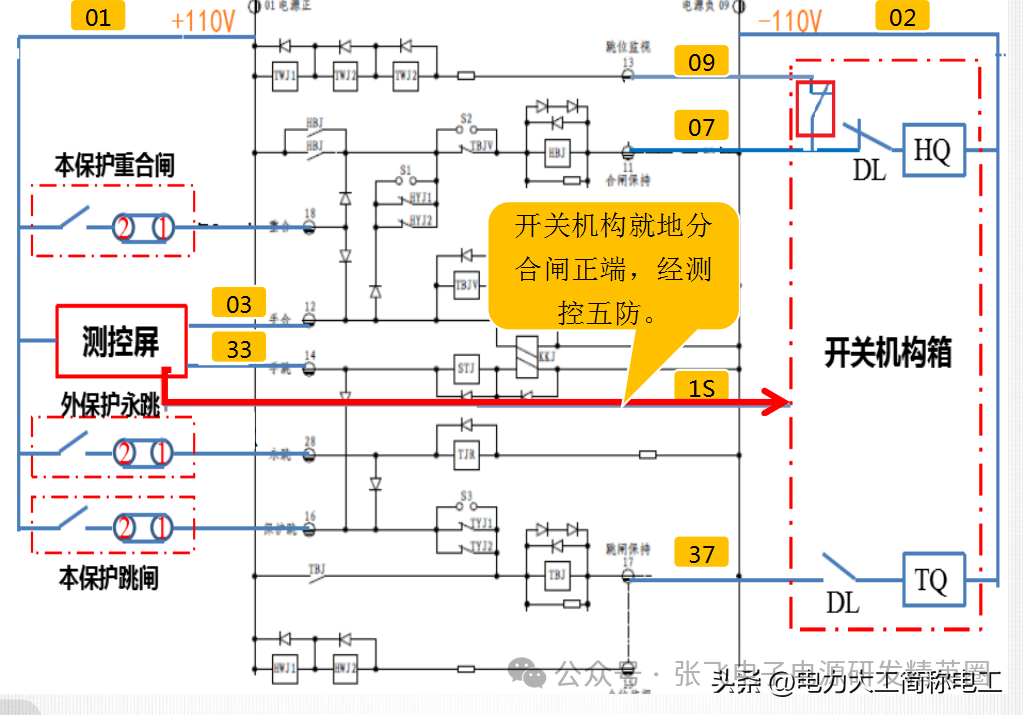

　　實際運用中，開關除了進行保護裝置引起的跳閘、重合閘外，還有大量的工作人員進行的停送電操作及試驗過程中的分、合閘，這就需要增加一個手合、手分的回路實現，具體回路如下圖紫色線所示。
