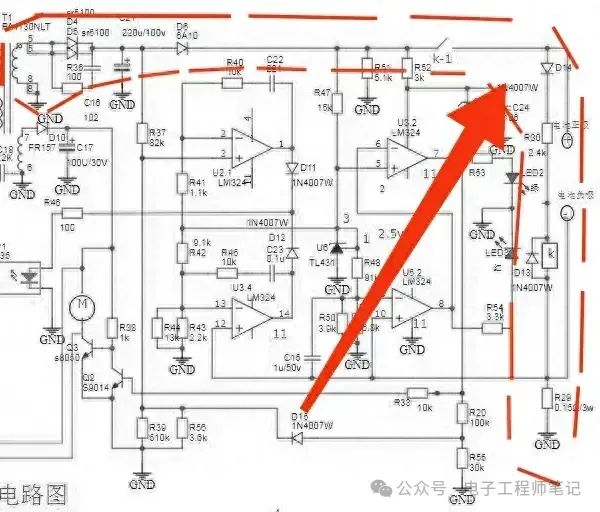

　　這是一個充電器防反接電路，該電路在沒有電池接入或電池接反，在電池接入端是沒有電壓輸出的。

　　只有把電池接入端(+)接電池正極，電池接入端(-)接電池負極，并且電池要有最低電量，這樣才能給電池充電的。

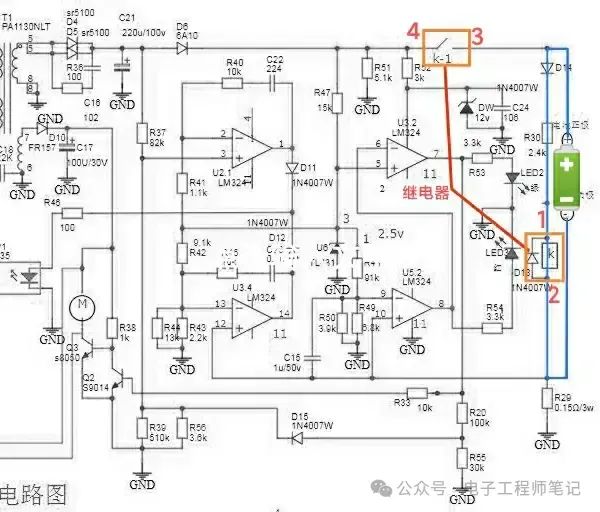

　　首先電池正極流出的電流經(jīng)電池接入端(+)、D14、R30，繼電器1、2引腳，電池接入端(-)流回電池負極，形成電池供電電流回路，即:藍色標記線所示。繼電器1、2引腳得電，3、4引腳吸合導通。

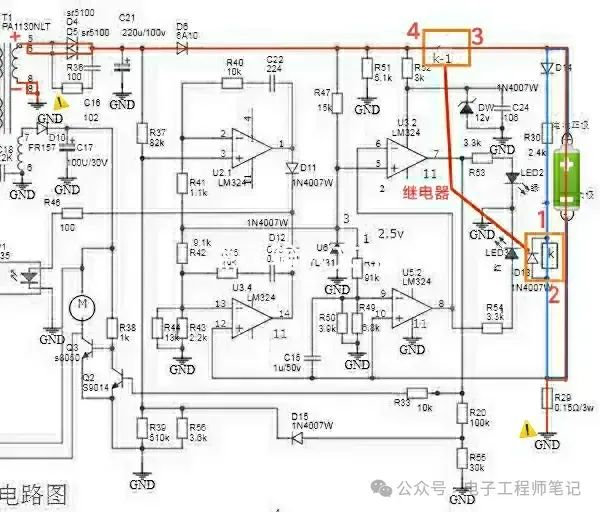

　　繼電器3、4引腳吸合導通后，次極充電繞組感生電動勢的感生電流由感生電動勢+流出，經(jīng)D4、D5整流、C21濾波、D8防倒灌、繼電器3、4引腳、電池接入端(+)、電池正極、電池負極、電池接入端(-)、R29、接地、接地、感生電動勢-，構(gòu)成次極充電繞組充電電流回路，給電池進行充電。
