LLC電路是由2個電感和1個電容構成的諧振電路，故稱之為L(zhǎng)LC;

　　LLC電路主要由三個元件組成：兩個電感分別為變壓器一次側漏感(Lr)和勵磁電感(Lm)，電容為變壓器一次側諧振電容(Cr)。這些元件構成了一個諧振回路，其中輸入電感和輸出電感分別與諧振電容串聯連接。LLC電路的工作原理是通過控制諧振頻率來實現電力轉換。LLC電路通過諧振能夠?qū)崿F(xiàn)MOS管的軟開(soft switching)，減少開關損耗。另外MOS管的通態損耗也很低，換言之產生的焦耳熱也少，這樣就可以不額外使用散熱片進行散熱。

　　與傳統PWM(脈寬調節)變換器不同，LLC是一種通過控制開關頻率(頻率調節)來實現輸出電壓恒定的諧振電路。它的優點是：實現原邊兩個主MOS開關的零電壓開通(ZVS)和副邊整流二極管的零電流關斷(ZCS)，通過軟開關技術，可以降低電源的開關損耗，提高功率變換器的效率和功率密度。LLC可分為半橋和全橋兩種架構，半橋適用于100-2000瓦功率段，全橋適用于2000瓦以上功率段。

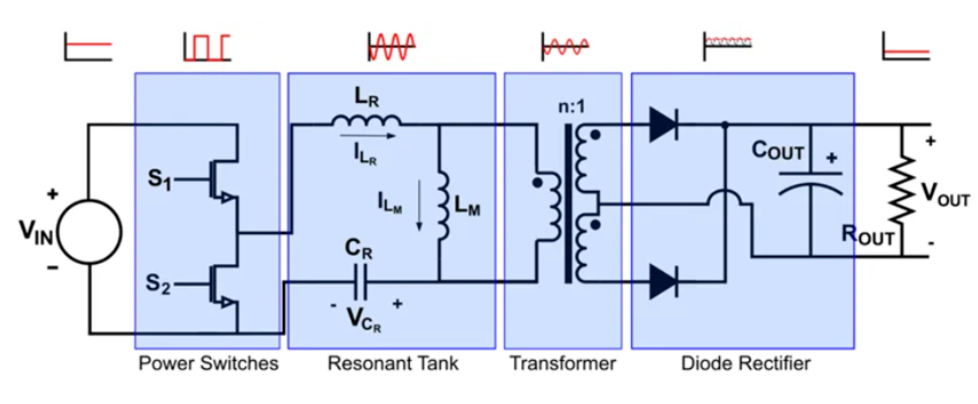

　　半橋LLC電路

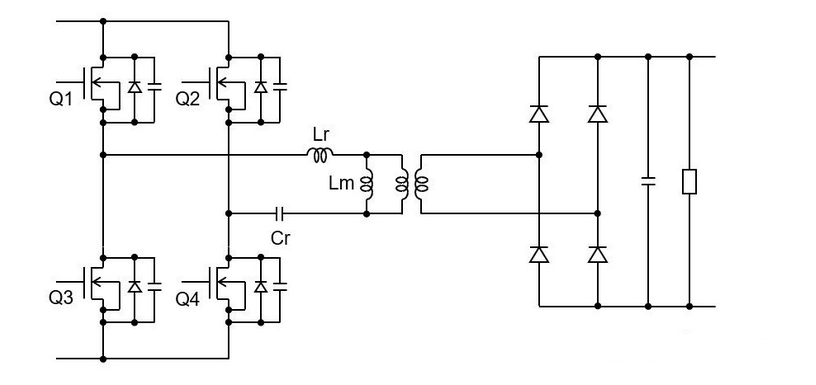

　　全橋LLC電路

　　在LLC電路中，輸入電感Lr起到濾波和限流的作用;諧振電容Cr則用于存儲和釋放能量;輸出電感Lm則再次過濾電流。當輸入電壓施加到LLC電路上時，輸入電感會限制電流的變化率，從而保護電源。諧振電容會在諧振頻率時存儲能量，而輸出電感則平滑輸出電流。

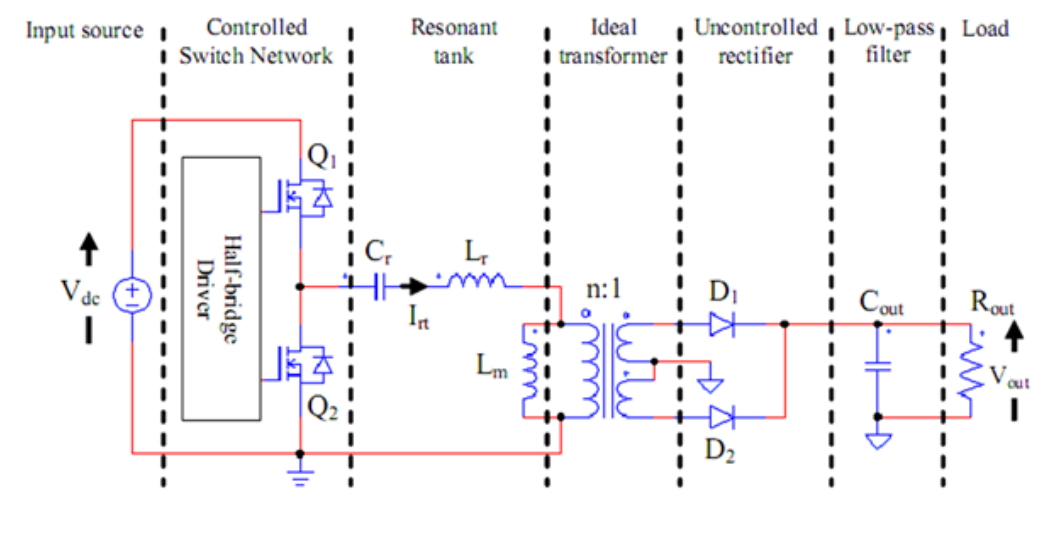

　　LLC 變換器由 4 個模塊組成：電源開關、諧振腔、變壓器和二極管整流器(參見下圖 )。MOSFET功率開關首先將輸入的直流電壓轉換為高頻方波;隨后方波進入諧振腔，由諧振腔消除方波的諧波并輸出基頻的正弦波;正弦波再通過高頻變壓器傳輸?shù)阶儞Q器的副邊，并根據應用需求對電壓進行升壓或降壓;最后，二極管整流器將正弦波轉換為穩定的直流輸出。
