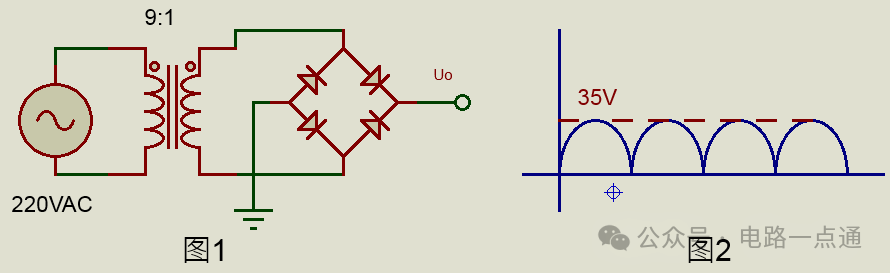

交流電經變壓器降壓、橋堆整流后得到脈動直流(圖1、圖2)，必須降低脈動成分(減小紋波系數)后，得到平滑的直流電壓，才能送給后級IC。

　　通常濾除脈動的方法是在輸出端串聯電感或并聯電容。

　　相較于電感濾波，電容濾波使用更加普遍。

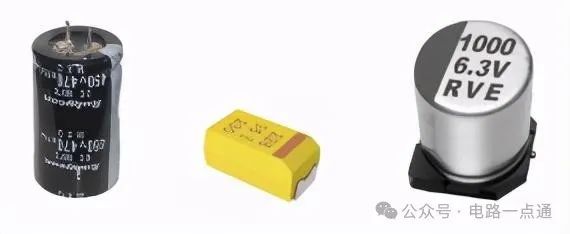

　　【元件選型】電源濾波通常選用有極性的鋁電解電容(在小功率場合，有時會采用鉭電容)，盡量采用貼片封裝或短粗引腳的電容，以減小引線電感、電阻的影響。鋁電解電容并非指電容外殼為鋁材料，而是指這種電容的電介質為氧化鋁(Al2O3)。以下是業界認為品質較高的電容品牌：紅寶石(Rubycon),尼吉康(Nichicon)，三洋(Sanyo)，松下(Panasonic)，日本化工(Chemicon)。我國的電容產業發展蒸蒸日上，不遠的將來有望超越歐美品牌。下面圖示的是常用的電源濾波電容。

　　【耐壓值確定】電容的工作電壓不允許超過其耐壓值，否則會嚴重降低電容的濾波性能，縮短使用壽命，當工作電壓超出耐壓值太多時，電容很可能會“脫衣爆漿”。所以，選用的電容的耐壓值相對于電容的工作電壓必須留有裕量。電容的標準耐壓值(單位：V)系列有：1.6，2.5，4，6.3，10，16，20，25，35，50，63，80，100，200，250，400，500，1000等。

　　設計選擇電容時，電容耐壓要達到線路電壓的2倍以上，即Ub≥2UL。比如：5V電源的濾波電容耐壓要選10V的，不是選6.3V的;24V電源的濾波電容耐壓要選50V的，而不是選25V或35V的。

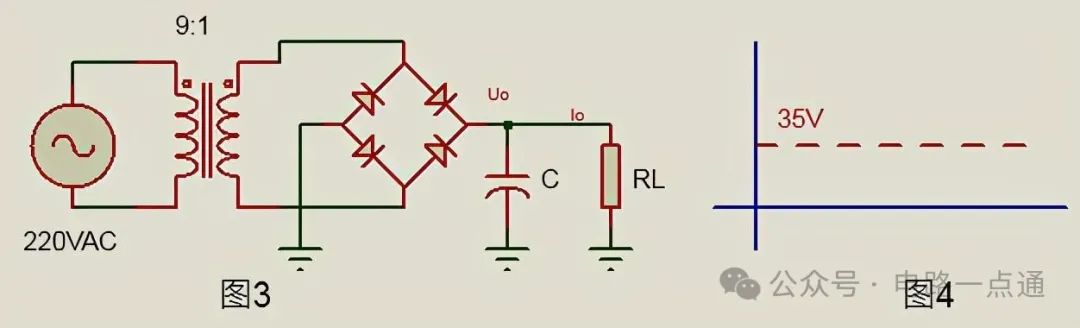

　　【容值計算】如果電源電壓為Uo=35V，輸出電流Io=0.5A，確定濾波電容C的容量。如圖3、圖4。

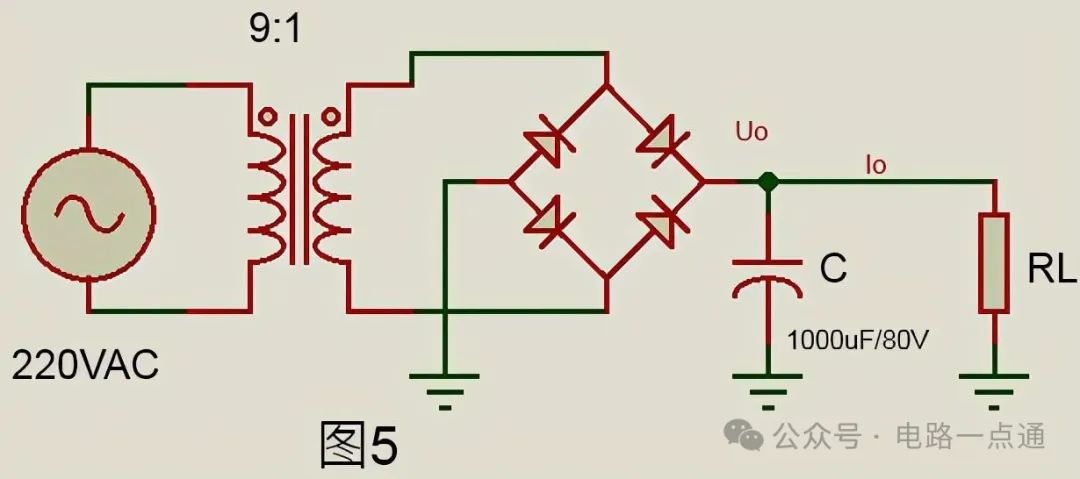

　　根據RC電路電容充放電的指數曲線可知，充放電時間常數RC須為圖2工頻(50Hz)半波時間的5倍以上時，充放電幾乎接近于完成(95%以上的電荷)，即RC≥5T/2，其中T=1/50=0.02秒。對圖3電路而言，負載電阻RL相當于RC常數中的R，于是R=RL=Uo/Io。最終，計算濾波電容容量的公式為：C≥0.05Io/Uo。對圖3的電熔而言，C≥0.05*0.5/35=700uF，選取標準的1000uF，耐壓80V(工作電壓的2倍以上)。最終的電容參數如下面的圖5所示。
