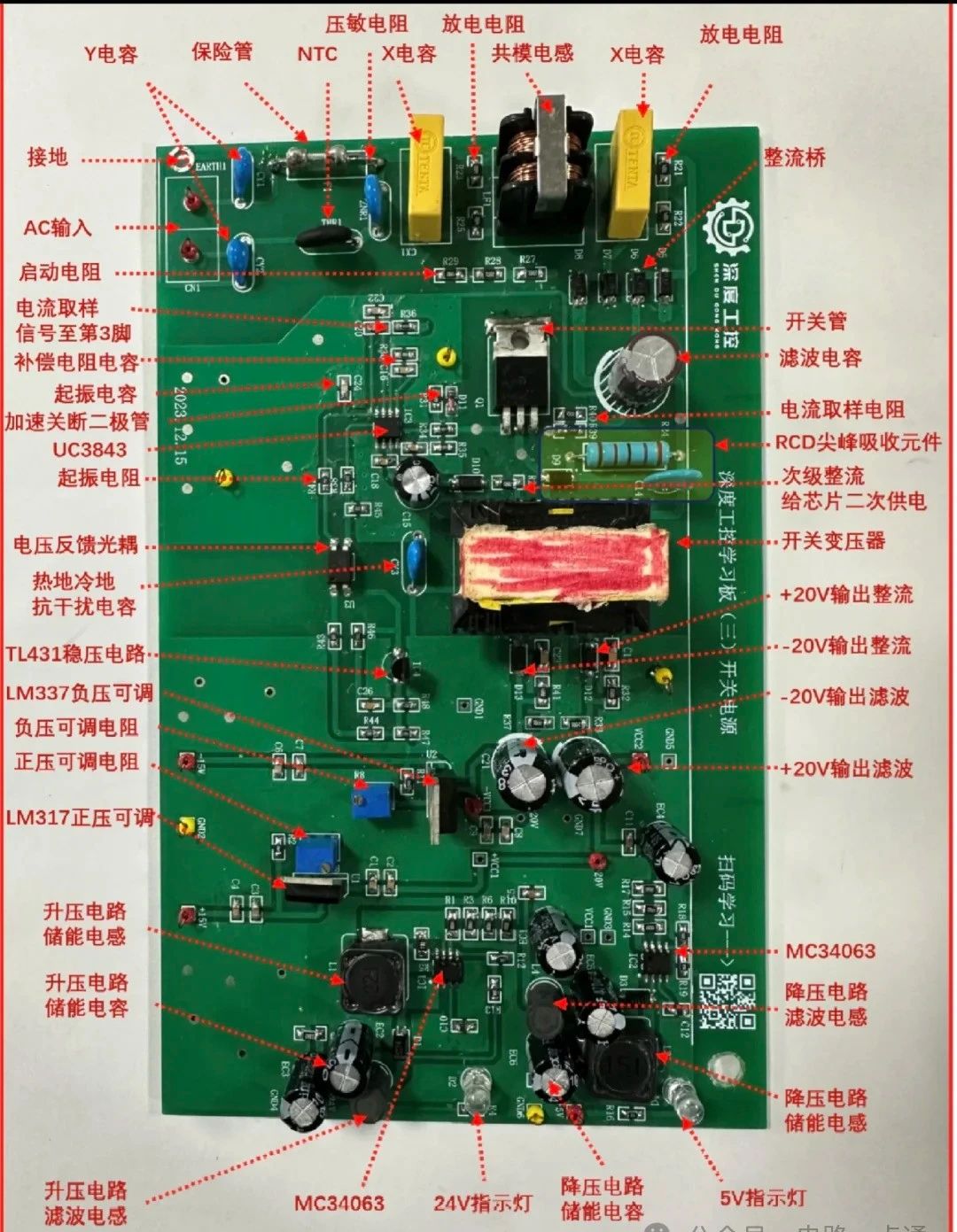

開關電源各部分元件及作用

　　電路板維修該怎么測量，先測電容還是電阻，不知道流程，電子元件全部測一遍，浪費時間，有時還找不到問題。

　　尤其在沒有圖紙的電路板，密密麻麻的元件，不知從何開始測量，實際測量是有一個順序的，不用全部都測量一遍。

　　就拿開關電源維修來舉例，先縮小范圍，任何電路板都是，先確定是哪里有問題，再去測量，根據現象可以大概判斷出是哪里有問題。

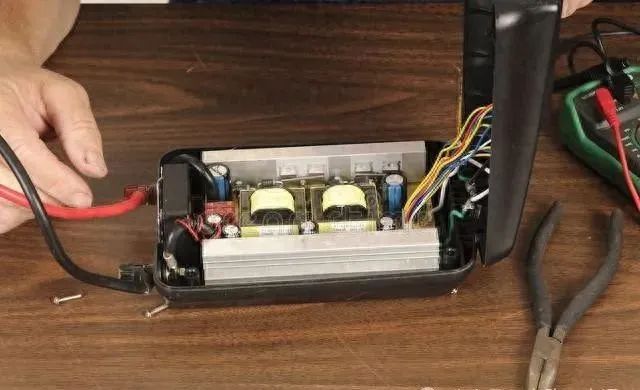

　　拿到一個開關電源或者是充電器，第一步要先通電，通過通電測試就可以判斷出內部大概情況，看看只指示燈是否可以亮，有幾種情況，根據這些情況去測試維修。

　　第一種，通電指示燈可以亮，測試輸出電壓，也正常，但是一帶負載電壓就掉下去，這種原因最簡單，能通電，指示燈還亮，說明內部沒有嚴重損壞，不用測試元件的好壞，直接更換輸出濾波電容就可以了，基本就可以秒殺。

　　第二種，電源打嗝，指示燈LED一閃一閃的，這種和第一種情況類似，沒有大問題，主要檢查輸出是否有短路，輸出二極管和輸出濾波電容是否短路，輔助繞組供電二極管是否短路。

　　第三種，通電指示燈不亮，那么就要打開外殼，開始檢查，對于電源這種設備，檢修流程是從高壓檢測到低壓側。

　　如果指示燈不亮也分兩種情況。

　　第一種，內部電源芯片沒有啟動工作，

　　這時候要檢查芯片的供電電壓是否正常，如果不正常，要測量啟動電容的容量和啟動電阻的阻值，如果還是沒有啟動電壓，換電源芯片，基本可以秒殺。

　　第二種，指示燈不亮內部炸機，這種最嚴重，就要高壓側逐步測量了，首先檢測輸入保險是否燒斷，發黑，如果保險燒斷，后級一定還有短路情況，繼續測量，NTC電阻是否斷路，濾波電容，整流二極管是否擊穿，MOS管是否擊穿，電源芯片外圍電子元件等。

　　對于炸機的順序是，先檢查保險，二極管，三極管，mos開關管，電阻，電容，炸機的，電容不容易損壞。

　　其它電路板也大同小異，先判斷故障現象，在去進行測試，不用所有故障都要把每個電子元件都測到，這樣效率太低了，根據現象大概判斷哪個電路模塊有問題，再去測試，排除完，在去測試下一個懷疑的電路模塊，這樣思路會越來越清晰，維修速度大大提高。
