引言：在對信號線性度放大要求非常高的應用需要使用雙電源運放，比如高精度測量?jī)x器、儀表等;那么就需要給雙電源運放提供正負電源。

　　目錄

　　負電源電路原理

　　負電源的作用

　　如何產生負電源

　　負電源能作功嗎?

　　地的理解

　　負電壓產生電路

　　BUCK電路做負電壓

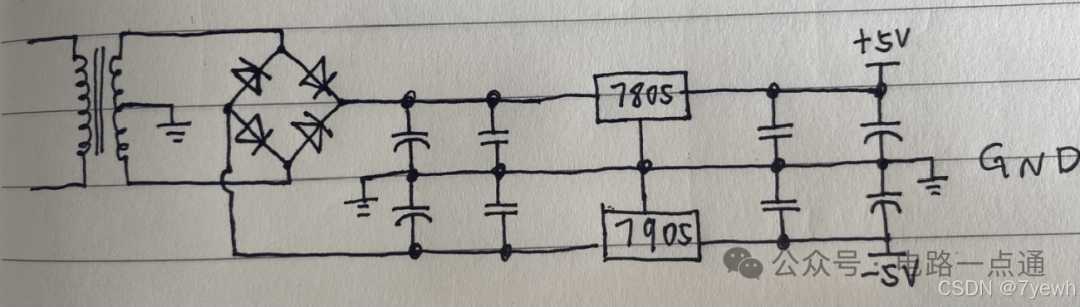

　　通過變壓器產生負電壓

　　電荷泵 + 線性穩壓

　　使用SX1308 Boost芯片 與 線性穩壓芯片L7915產生負壓

　　1. 反相Buck電路

　　電路概念：

　　電路設計：

　　工作原理：

　　2. Buck-Boost轉換器

　　工作原理：

　　3. 使用兩個Buck轉換器

　　電路概念：

　　設計示例：

　　設計注意事項

　　應用場景

　　負電源電路原理

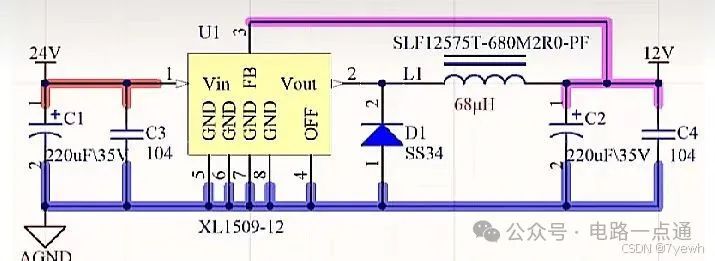

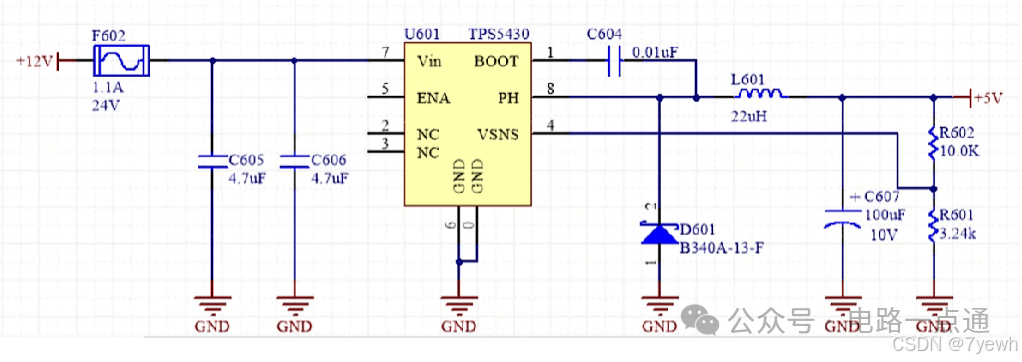

　　我們常用的BUCK降壓電路能得到正電壓，如圖所示。

　　其實BUCK降壓電路在不改變?cè)骷?shù)的情況下能變換得到與正電壓相可輸出能力的負電壓，如圖2所示;其工作原理和正電壓輸出是一樣的，得到的電源質量也很高。

　　負電源的作用

　　雙極性信號處理：許多模擬電路(如運算放大器)需要雙極性供電(正電壓和負電壓)，以便能夠處理正負信號。

　　信號放大：在音頻和視頻處理電路中，負電源可用于放大器提供必要的工作電壓范圍。

　　驅動某些元件：某些傳感器和執行器(如某些類型的電機)可能需要負電壓來正常運行。

　　如何產生負電源

　　使用DC-DC轉換器：

　　Buck-Boost轉換器：可以在輸入電壓范圍內輸出正負電壓，適合需要雙向電壓的應用。

　　反相Buck轉換器：通過特定的電路配置，將Buck轉換器的輸出極性反轉，輸出負電壓。

　　電池配置：

　　使用兩個電池組，其中一個提供正電壓，另一個提供負電壓，兩個電池的公共端為地。

　　運算放大器配置：

　　通過運算放大器構建反相放大電路，也可以實現負電壓輸出。

　　負電源能作功嗎?

　　負電源本身并不直接“作功”，而是提供了電能的路徑和條件。在負電源的供電電路中，電流的流動方向可能與正電源相反，但只要電路閉合，負電源同樣能驅動電路中的器件，實現功的輸出。工作原理與正電源相同。

　　地的理解

　　地的定義：在電路中，地(Ground)通常是電壓的參考點，所有其他電壓都是相對于地來測量的。它可以是電路的零電位點。

　　地的類型：

　　信號地：用于信號電路的共同參考點。

　　電源地：用于電源電路的返回路徑。

　　虛地：在一些放大器電路中，基于反饋的作用，地的電位可以看作是虛地。

　　地的作用：

　　提供穩定的參考電壓，確保電路正常工作。

　　降低噪聲干擾，保護電路元件。

　　負電壓產生電路

　　BUCK電路做負電壓

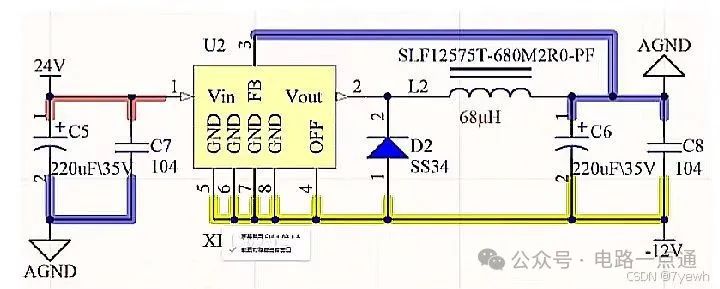

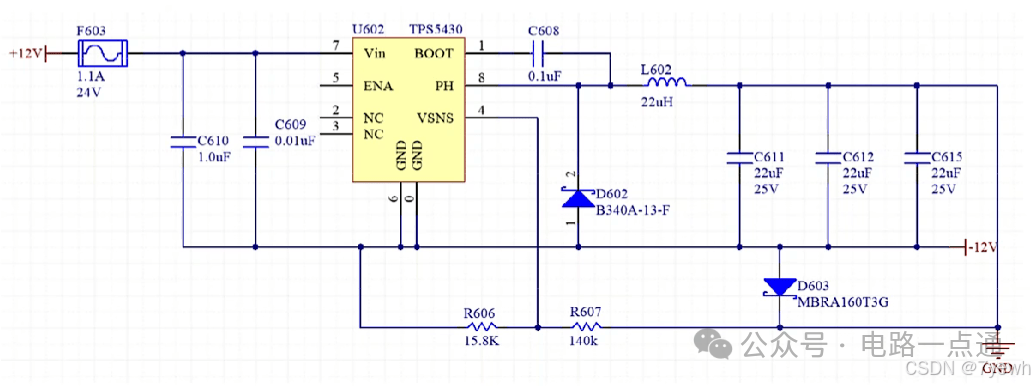

　　針對上述內容我們進行拓補改良，得到如下。

　　因此，使用Buck電路實現負電壓輸出可以通過一些特定配置來完成，雖然Buck轉換器通常用于降低電壓，但可以通過電路設計來生成負電壓。以下是幾種實現方法：

　　通過變壓器產生負電壓

　　注意負電壓的電解電容不要接反，電容正極接GND，電容負極接負電壓

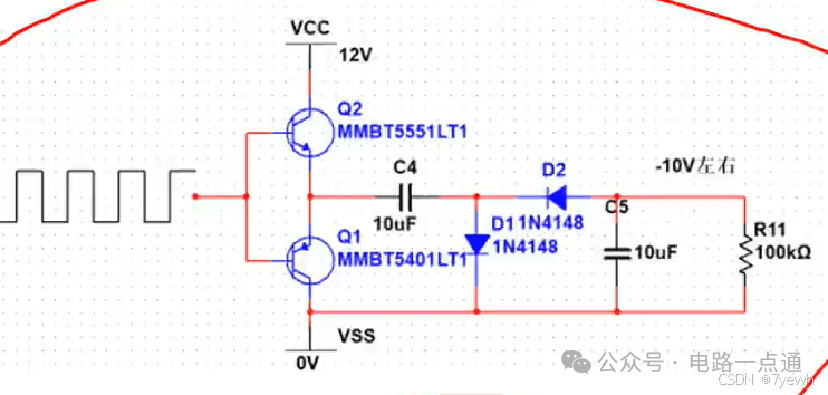

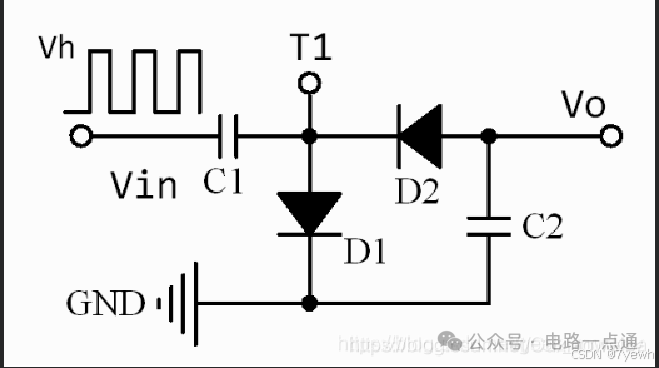

　　電荷泵 + 線性穩壓

　　建議使用同步整流功能的開關電源芯片，電荷泵電路一般不用于大電流電路。

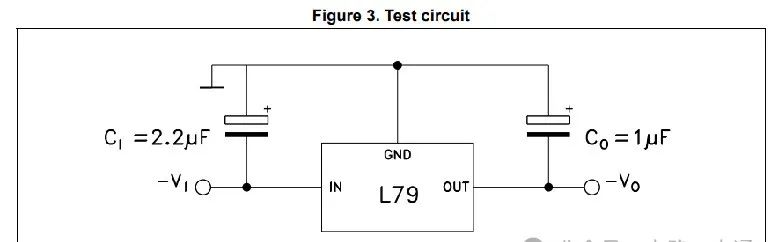

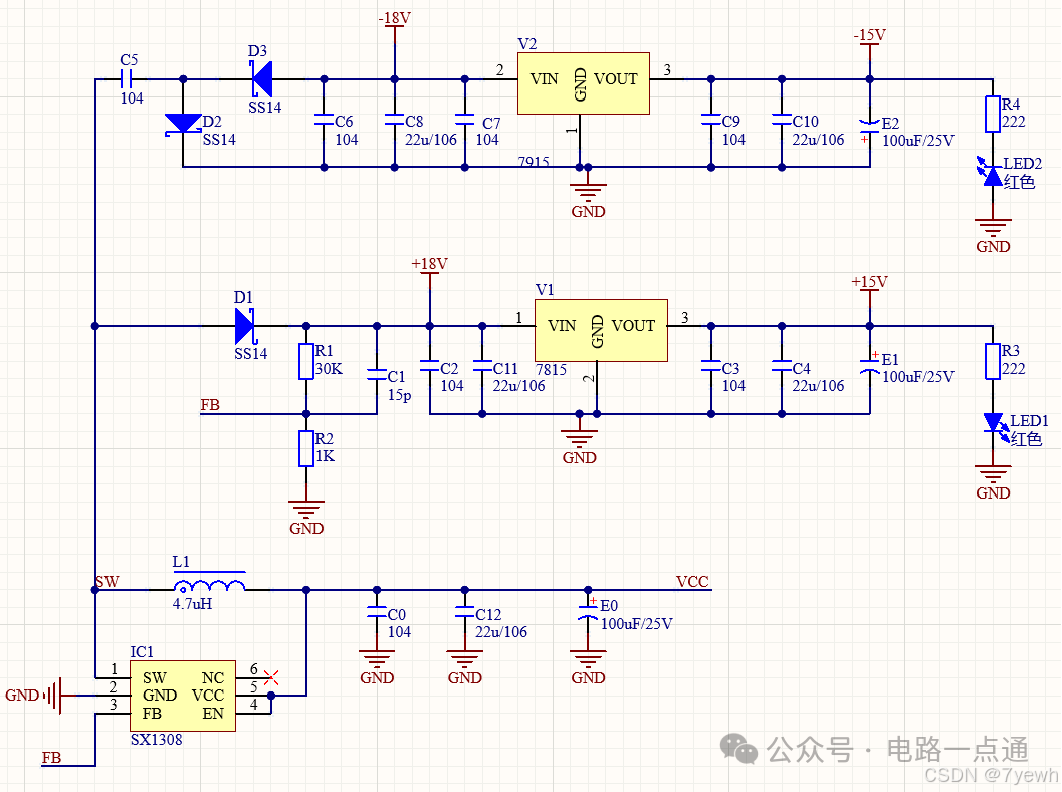

　　使用SX1308 Boost芯片 與 線性穩壓芯片L7915產生負壓

　　1. 反相Buck電路

　　電路概念：

　　基本構成：可以使用標準Buck轉換器電路，并在輸出端接入一個反向二極管或使用反相運算放大器配置。

　　負電壓生成：通過將Buck轉換器的輸出與地連接，得到負電壓。

　　電路設計：

　　開關管：選擇適當?shù)拈_(kāi)關管(如MOSFET)，根據輸入電壓和輸出電流要求。

　　電感和電容：選擇合適的電感和輸出電容，確保輸出電壓平穩。

　　工作原理：

　　當開關關閉時，電感儲存能量。

　　當開關打開時，電感的電流通過二極管向輸出端流動，使得輸出電壓相對于地是負的。

　　2. Buck-Boost轉換器

　　如果Buck電路直接配置不夠靈活，可以考慮使用Buck-Boost轉換器。

　　工作原理：

　　Buck-Boost轉換器可以在輸入電壓范圍內實現升壓和降壓，適用于需要輸出負電壓的情況。

　　3. 使用兩個Buck轉換器

　　電路概念：

　　使用兩個Buck轉換器，一個產生正電壓，另一個從該正電壓生成負電壓。

　　設計示例：

　　第一個Buck轉換器將輸入電壓降低為所需的正電壓。

　　第二個Buck轉換器的輸入端連接到第一個轉換器的輸出，并配置為反向輸出，得到負電壓。

　　設計注意事項

　　電源選擇：確保電源能夠支持負電壓輸出。

　　控制策略：選擇合適的控制IC，確保能夠穩定輸出負電壓。

　　濾波和穩壓：在輸出端加入濾波電容，確保負電壓輸出的穩定性和低噪聲。

　　熱管理：考慮開關管和其他元件的散熱，防止過熱影響電路性能。

　　應用場景

　　運算放大器供電：許多運算放大器需要負電壓供電，以處理雙極性信號。

　　傳感器供電：一些傳感器電路需要負電壓來確保其正常工作。
