為什么要輸出4-20mA的電流我就不贅述了：【學渣分析，有錯誤的地方還請大家指出，感謝支持】

　　我們先看一下是用最簡單的電路來輸出4-20ma電流：

　　計算過程：虛斷、 虛短

　　虛斷：① v- = v ② v / R2 = Iout(被控制輸出的電流大小)

　　虛短：③ v+=v-

　　所以 Iout = V+ / R2 即通過Vin單片機的輸入電壓來控制通過R2電阻輸出的電流大小。

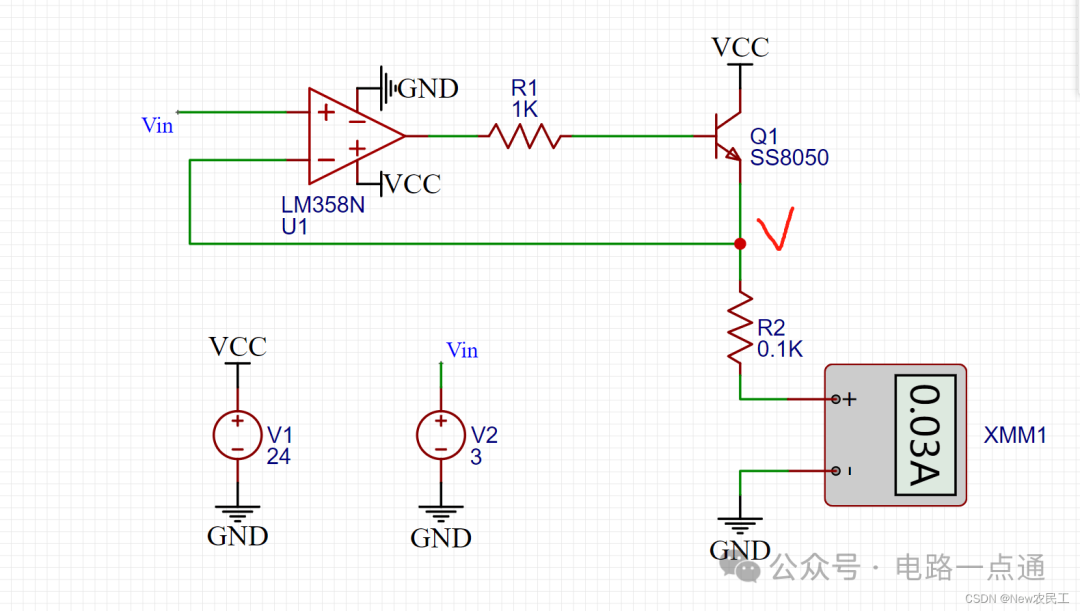

　　上圖是仿真的結構，當Vin輸入為3V的時候，通過R2的電流為30mA。

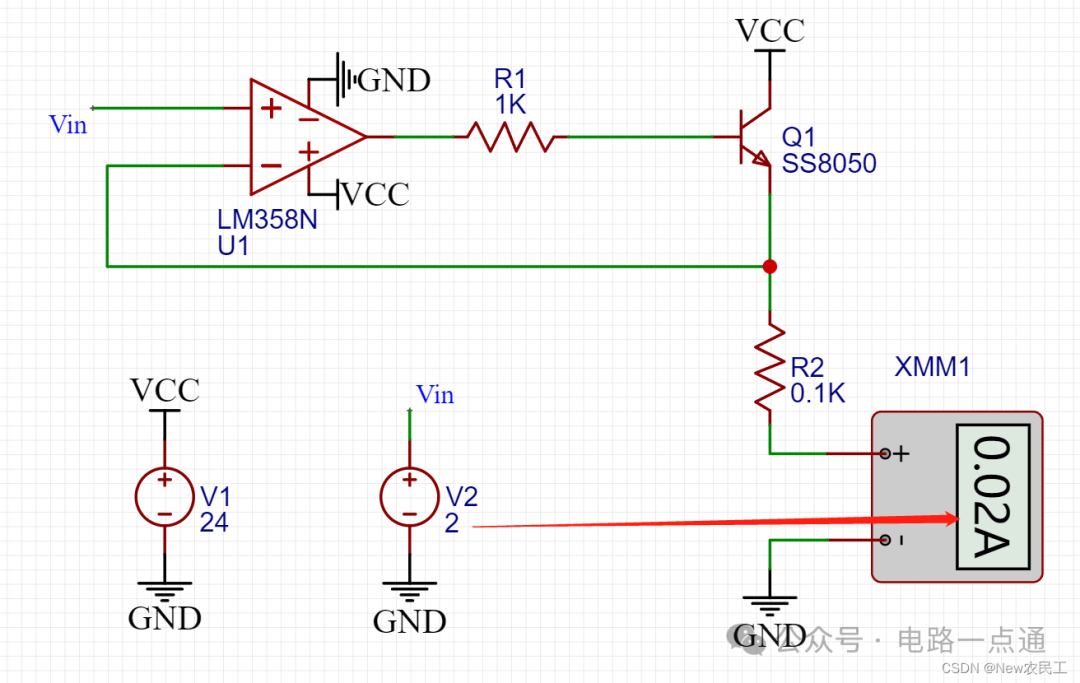

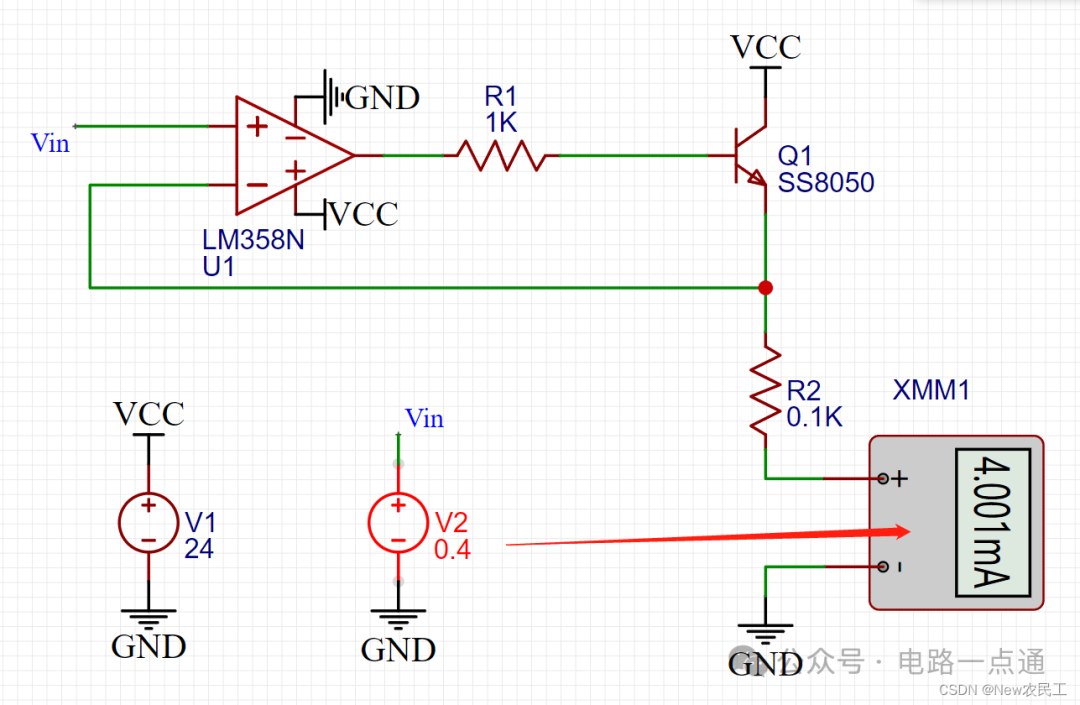

　　想利用這個電流輸出4-20mA 只需要控制Vin范圍在 0.4V~2V. 如下圖所示

　　======================分割線==========================

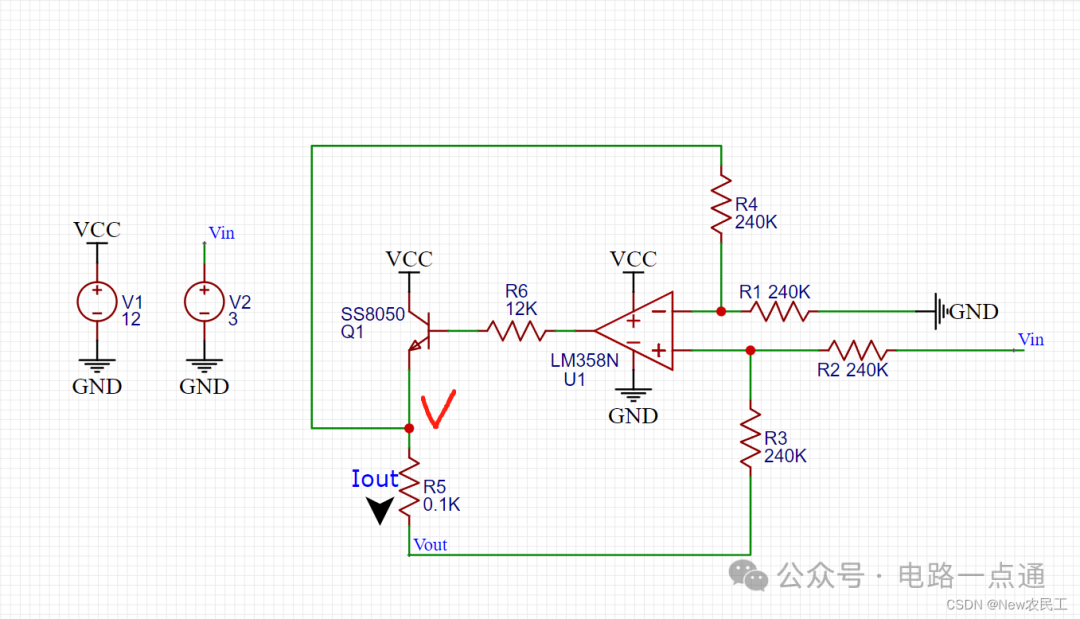

　　接下來看這個：

　　最終我們要求出Iout和Vin的關系：

　　虛斷虛短：

　　虛短：① V- = V+

　　虛斷：③ Ir4 = Ir1 ④ Iout = Ir3 = Ir2

　?、?得到 (V – V-)/R4 = V-/R1 ④得到 Iout = (Vout – V+)/R3 = (V+ – Vin)/R2

　?、?得到V = 2V- = 2V+ ④得到 Vout = 2V+ – Vin

　　Iout = (V- Vout)/R5 帶入③④得 Iout = Vin/R5

　　即通過控制Vin輸入來控制電流輸出大小。
