LLC電源屬于軟開關電源系列，這一類拓?fù)淇梢詫?shí)現零電壓開通及零電流關斷。我們學習LLC拓?fù)涫欠裥枰葟能?a href="http://h3926.cn/">開關電源著手呢，個人認為沒有必要。把LLC電源拓?fù)洚?dāng)作一種常規的拓?fù)鋵W(xué)習可能心態會平和很多，畏懼心也會小一點。

　　初學者不應該把LLC拓?fù)湎氲倪^于復雜。一件事情想的過多，只會加劇自己的畏懼心理及抗拒情緒。抱著遇到問題解決問題的心態去學習，我認為是比較科學的學習心態。

　　關于LLC電源的講解準備分為七大步驟：

　　第一步LLC半橋拓?fù)湓碇v解

　　第二步LLC半橋拓?fù)浞抡?/p>

　　第三步LLC半橋小信號分析

　　第四步LLC半橋閉環電路仿真

　　第五步LLC半橋完整電路仿真

　　第六步LLC電路設計及計算

　　第七步LLC實物調試

　　我以常規的半橋串聯LLC拓?fù)錇槔M(jìn)行分析講解(后面的均以半橋串聯LLC為例)。

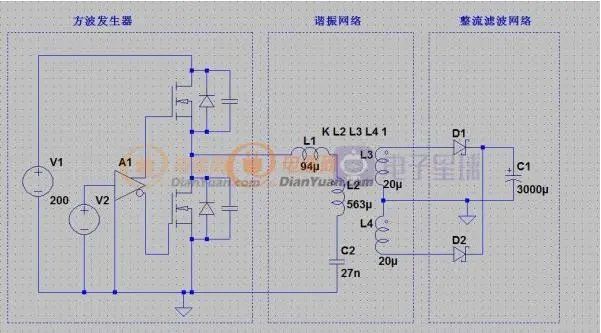

　　半橋串聯LLC拓?fù)浞譃槿蠼M成模塊，分別是方波發生器，諧振網絡及整流濾波環節。其中方波發生器用于將直流電壓轉換為脈沖方波輸出至后級諧振網絡。諧振網絡通過變壓器的漏感(Ls)，初級電感(Lp)及串聯電容(Cr)形成諧振,促使變壓器初級側電壓及電流錯相，實現零電壓開通，零電流關斷。

　　上面講解了LLC拓?fù)涞慕Y(jié)構組成，由其拓?fù)淇梢灾繪LC電源拓?fù)涞暮诵耐瑫r(shí)也是難點就在于其諧振網絡的分析。要想真正把LLC諧振網絡理解透徹必須將諧振網絡涉及的參數均標注出來，只有讓它充分曝光，才能使大家對其原理有較深的印象。

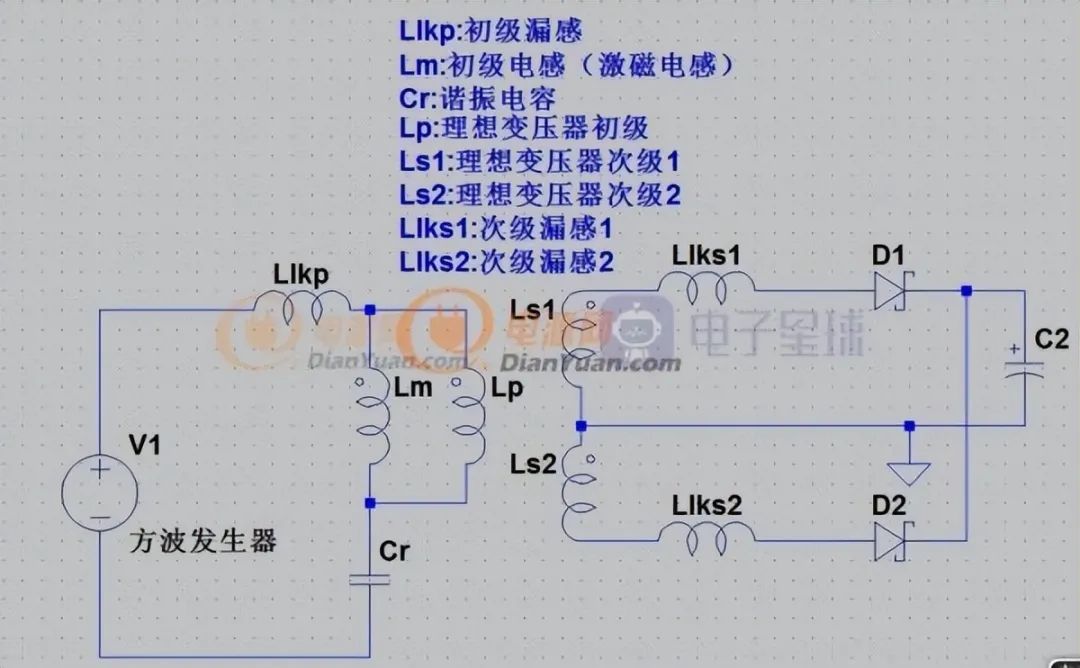

　　下圖為LLC諧振網絡的詳細參數圖：

　　由上圖可以知道LLC諧振網絡的核心其實還是變壓器，只不過常規的硬開關電源我們都希望變壓器的漏感越小越好，而對于LLC電源則需要通過工藝控制其初級漏感的數值，使其可以參與電路某個時間段的諧振。

　　如果大家有心，可以將全橋LLC拓?fù)浜陀查_關全橋拓?fù)溥M(jìn)行比較，大家會發現所謂的全橋LLC只不過是引入了LC諧振單元而已。硬開關全橋拓?fù)渥儔浩髌鋵?shí)也存在諧振，這類諧振是由其變壓器漏感以及電路存在的各類雜散電容產生的，只不過由于變壓器漏感及雜散電容數值過小，其組合所產生的諧振對電路本身的時序并無實質性影響，所以被大家可以忽略。

　　換句話說，在硬開關全橋拓?fù)涞幕A(chǔ)上人為加大變壓器漏感及諧振電容參數使其所產生的諧振波足以影響電路拓?fù)涞臅r(shí)序，個人認為這便是全橋LLC拓?fù)湔Q生的初衷吧，僅僅是猜測而已。對于知識，我喜歡溯源，喜歡站在初創者的角度來闡述自己的想法。

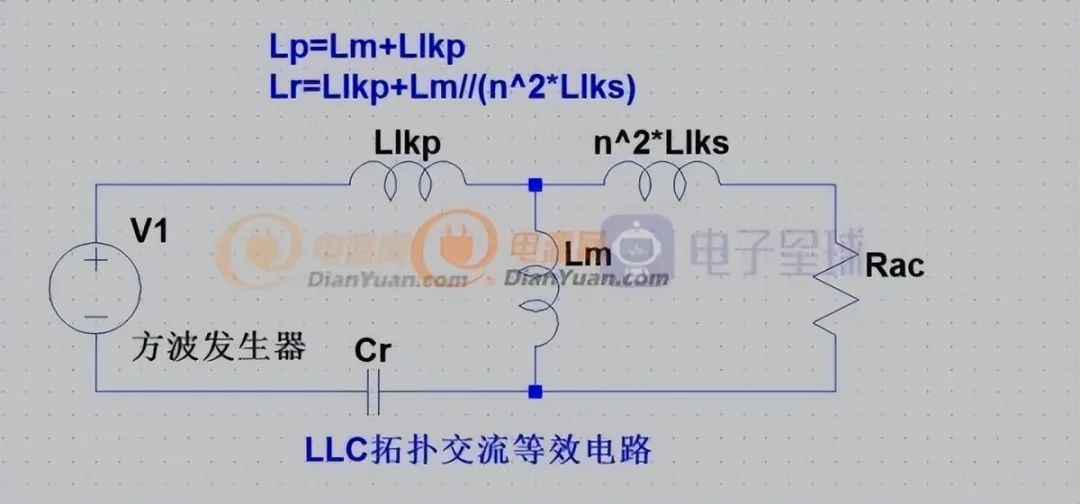

　　前文講解的LLC諧振網絡可以看作是由初次級漏感，激磁電感及理想變壓器組成。通過交流等效電路分析法可以將LLC拓?fù)溥M(jìn)一步簡化，下圖為交流等效模型：

　　從交流等效電路的角度分析，可以發現LLC拓?fù)溆袃蓚€(gè)諧振頻率，分別為f1=1/(2pi*√￣Lr*Cr)，f2=1/(2pi*√￣Lp*Cr)。實際電路調試中保持次級開路測得初級電感量即為Lp，短路次級測得的初級電感量為Lr。

　　上面整了一堆公式有什么意義呢?通過上述兩個諧振頻率點與變換器本身的驅動頻率f的對比可以約束LLC拓?fù)涞闹C振頻率范圍。大家可以對比f1，f2及f的關系得出何時能實現功率管的軟開關。當工作與輕載狀態時，諧振頻率為f2=1/(2pi*√￣Lp*Cr)，此時漏感，初級電感均參與諧振，此狀態電路工作頻率較低。當工作與重載狀態，諧振頻率為f1=1/(2pi*√￣Lr*Cr)，此時僅僅是初次級漏感參與諧振，該階段電路工作頻率較高。

　　LLC電源拓?fù)淦渲C振網絡阻抗特性是偏容性還是感性呢?當為容性特性時，電流超前電壓90度，當為感性特性時，電壓超前電流90度。因?yàn)長LC諧振網絡需要保證電壓超前電流，所以其諧振網絡阻抗特性為偏感性的。

　　為保證諧振網絡為感性特征，必須確保其開關頻率大于諧振頻率f2。通常諧振網絡的頻率為f2。
