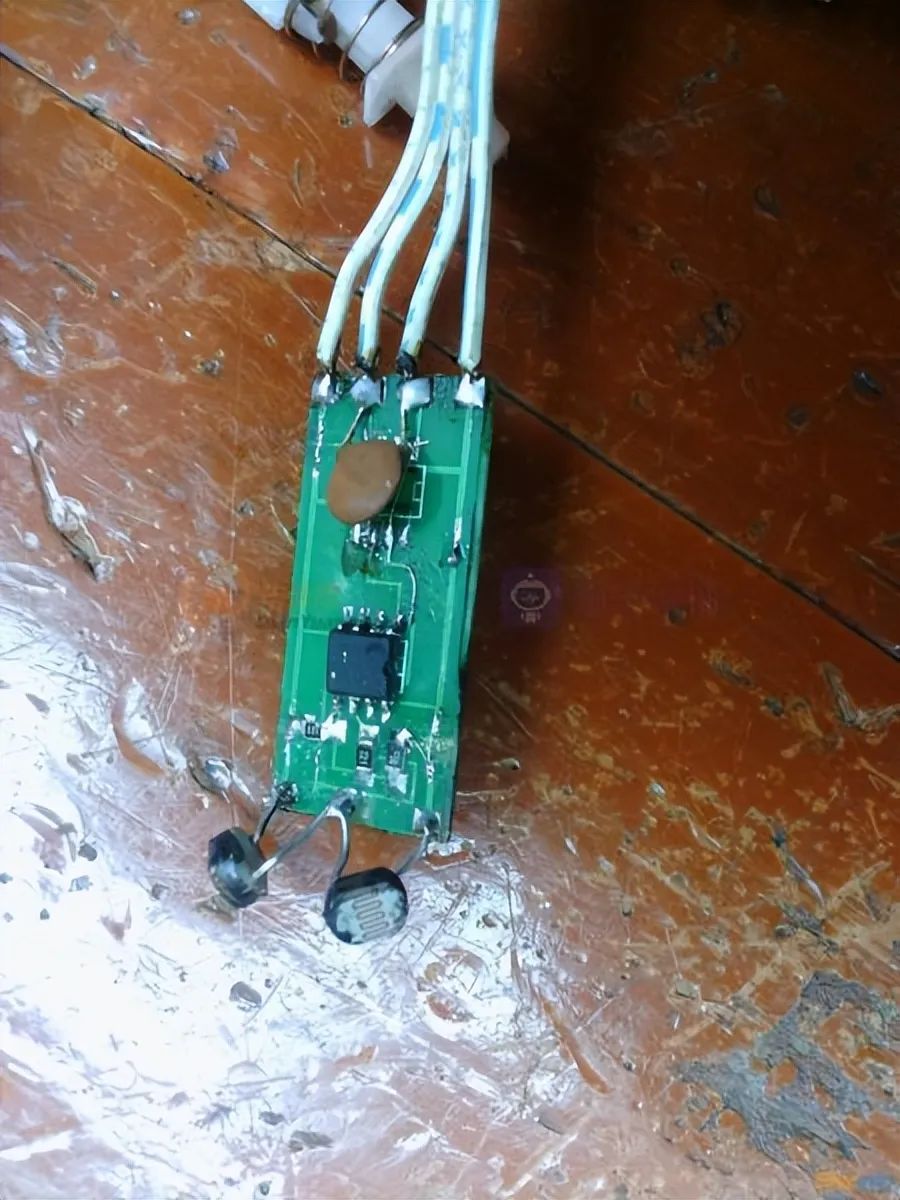

這幾天又幫朋友制作了一套太陽能跟蹤控制器，跟蹤精度還是比較高的，不知道有沒有感興趣的，有就把原理圖發上來。這個是傳感器，網購可要30大元的，原理很簡單。成本不超過4元。

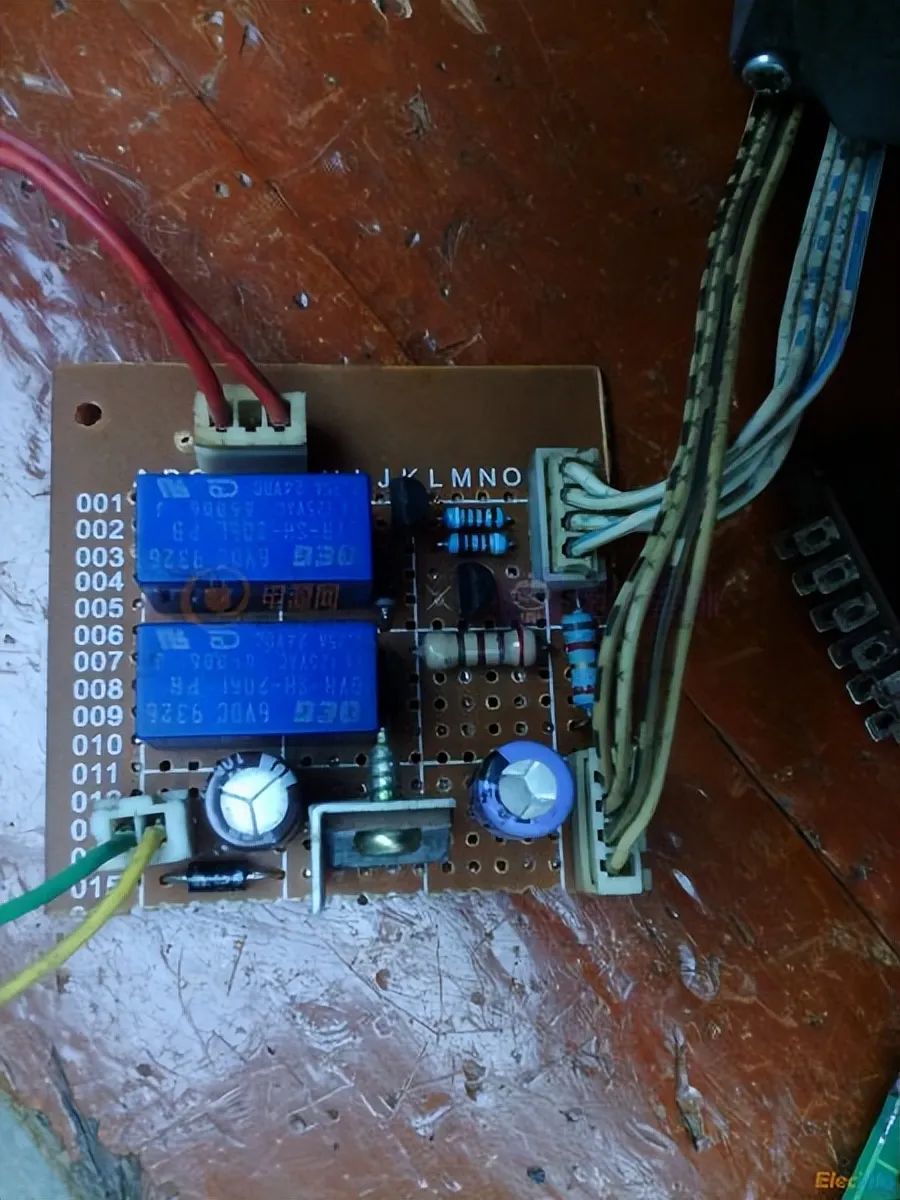

　　這塊是控制板，用洞洞板做的，不會排版，有能人排好板就好了。

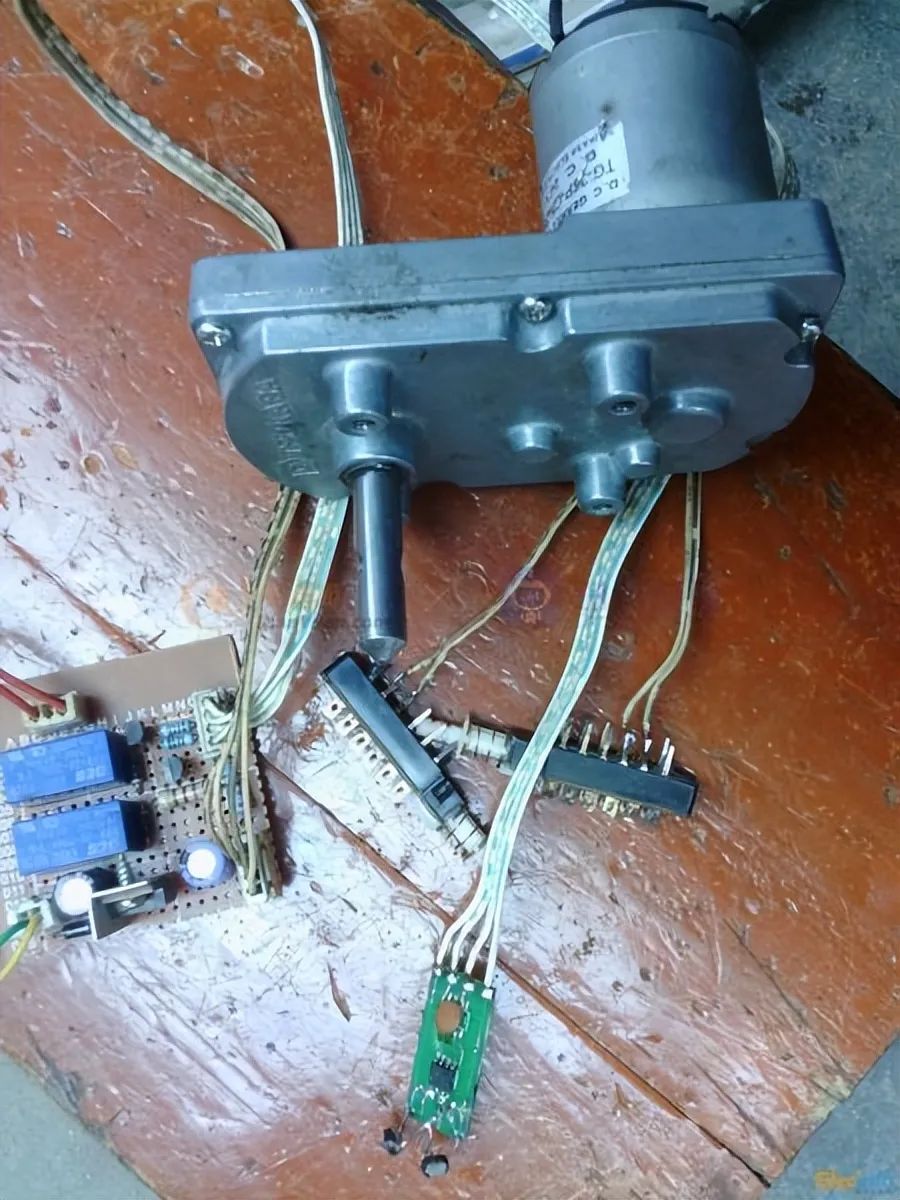

　　這是制作好的全部東西，倆個開關是限位開關，沒限位開關太危險了，因為這個減速馬達太夠力了，可以把機構扭壞的。

　　跟蹤太陽，因為從早到晚只要有太陽就能以最大的效率發電，我用了這么久覺得效果很明顯比用MTTP還有用，而且費用很低。

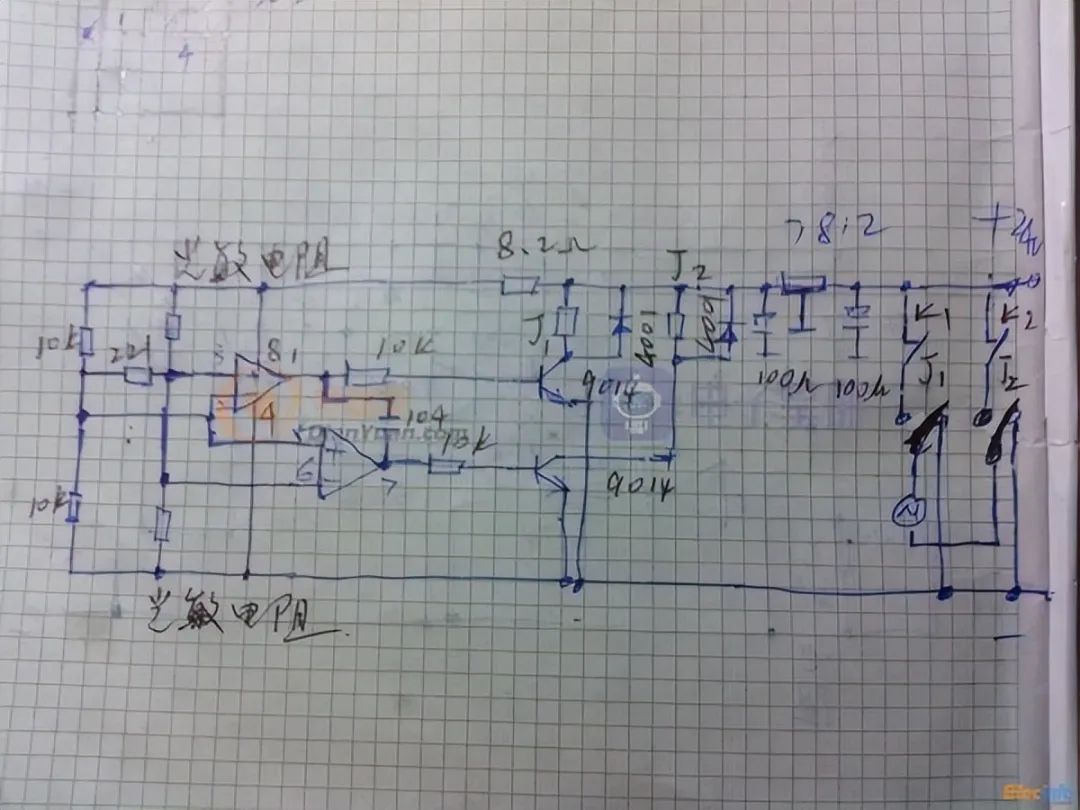

　　不會制圖，只能手寫。J是繼電器，K是限位開關。我是把控制器直接接到太陽板的輸出線，我的是24V，12V的也可以，只是馬達的速度慢一點。有光、白天才工作，早上自己會轉向太陽的方向。有大師幫開個板就好了。洞洞板好浪費焊錫。

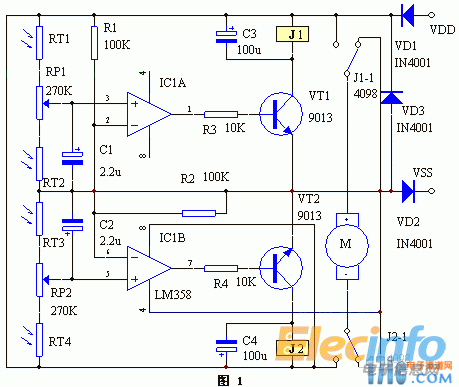

　　不是網上的圖，網上的那個傳感器太難搞了，要4個光敏電阻，太難調試了，在太陽底下會失效。這個是網上的，這圖的傳感器最好用鐵封的3DG6把頂部磨開用硅膠封上做，那樣就不會失效了，我也做過2個，到現在還在用，用有2年了。

　　這個圖有一個地方錯了，就是參考電壓的2、6腳不應該連在vt1與VT2的E極線上，畫多了一個點。這個圖的原理是對的，傳感用光敏電阻是比較難做的，這個我圖曾經搞了很長時間，做好后在室內燈光下正常一到太陽底下就失效了，可能要經過遮陽處理才行，我試過好多種材料做傳感器就是用3DG6制作的才成功了，可能是一些理論大師的作品，所以我現在都不用這個圖了，它對我的制作還是起到參考作用的。這個圖要制作成功一定要作一些修改，才可以用光敏電阻制作，靈敏度還是可以的，也比較穩定。

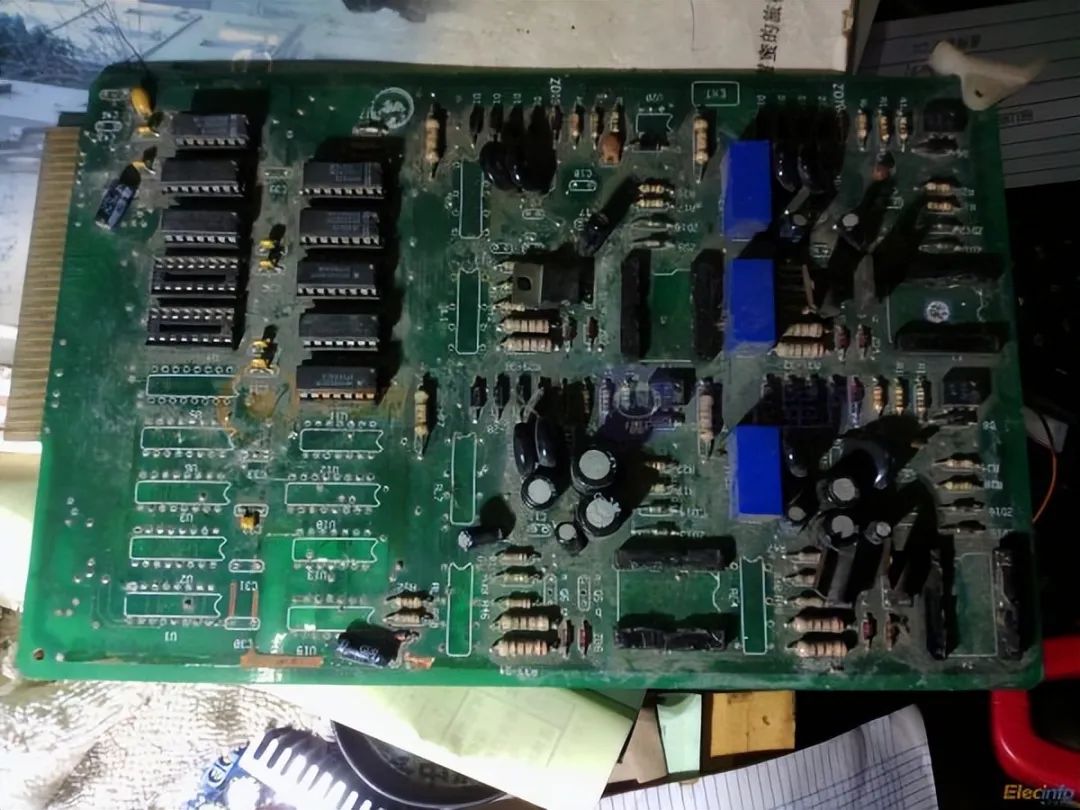

　　我的是這種板，上面有8個繼電器。

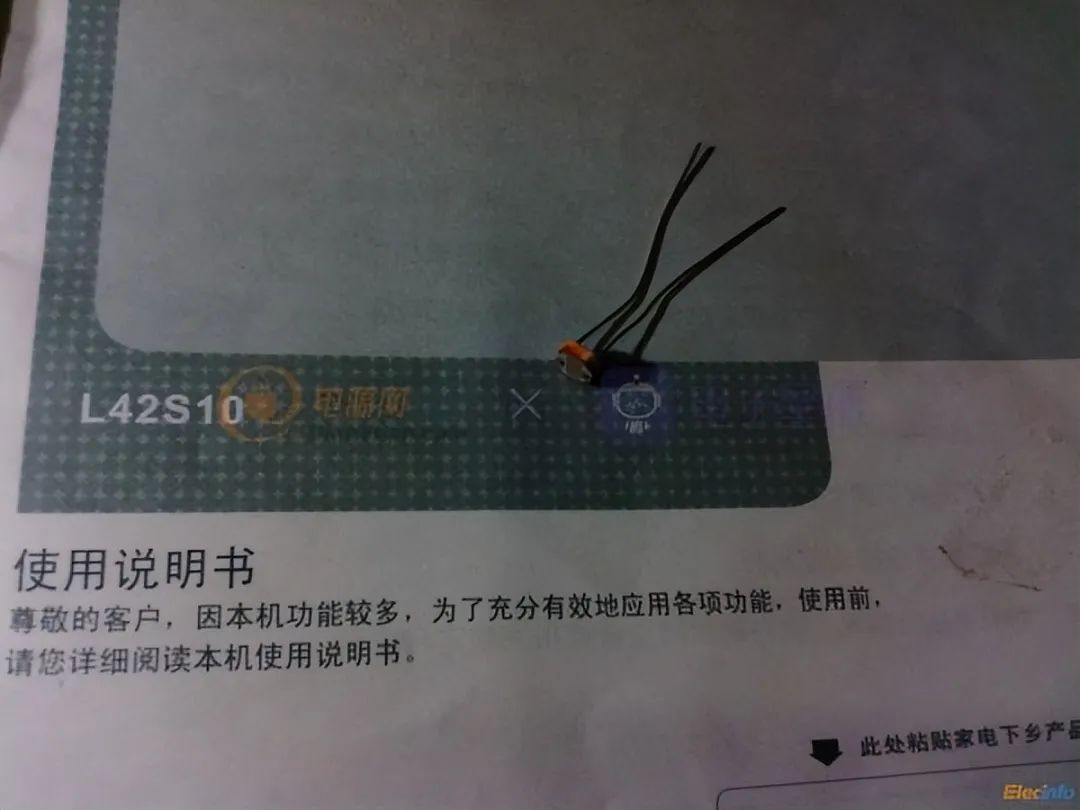

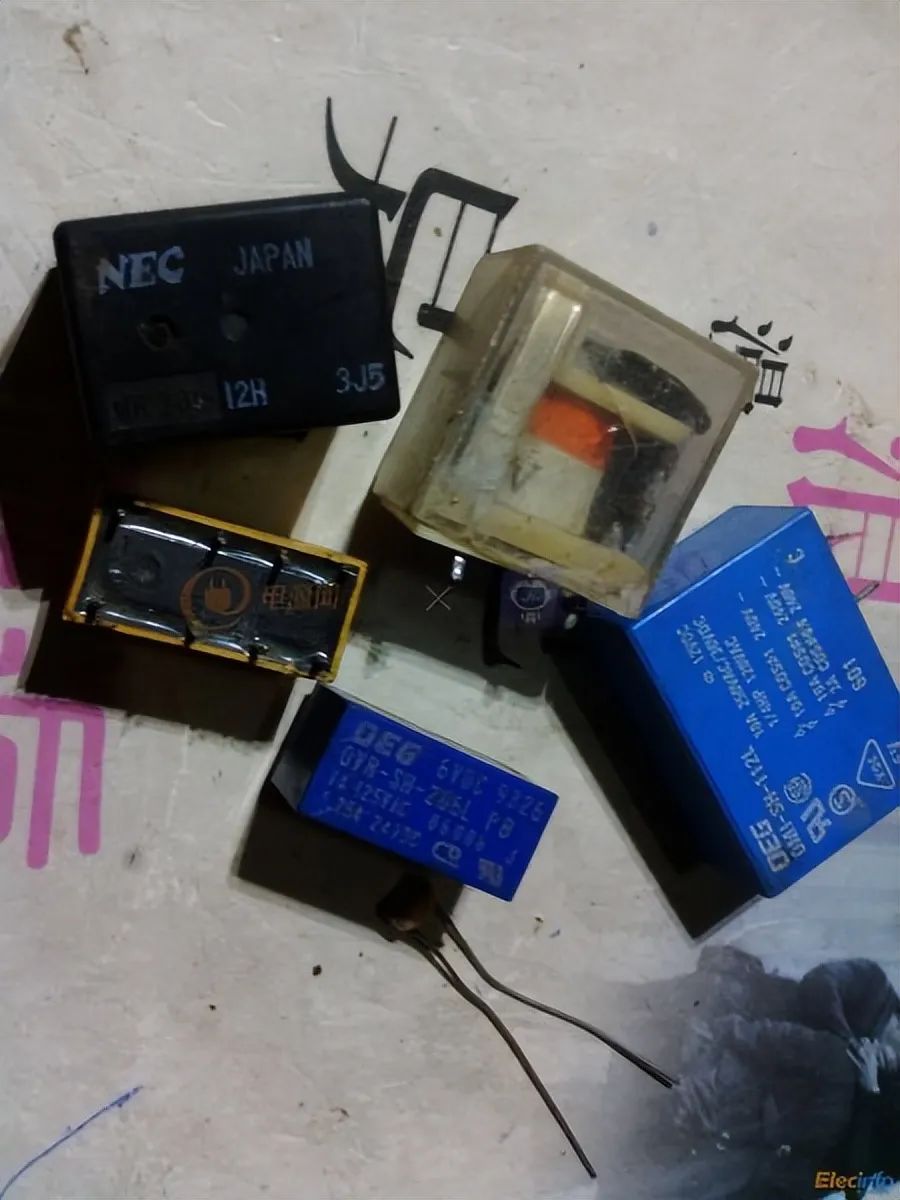

　　這是光敏電阻，繼電器我是才便用的，只要有常開、常閉觸頭就行了。

　　不知道數據。觸頭只要能過一兩A電流就行了。

　　繼電器最好用好一點的，萬一觸頭粘了就失效了。

　　為了使有需要的朋友能一次制作成功，我又把圖作了修改：

　　1：把穩壓部分放在繼電器后面，因為有的繼電器吸合時電流過大有可能超過了78系列的電流而把穩壓器燒毀，用穩壓模塊不會有這個問題。繼電器就用24V的。12V太陽板繼電器就用12V的。

　　2：在傳感器的輸出加了一個4.7V的穩壓管以防IC有失調電壓而不能正常工作。

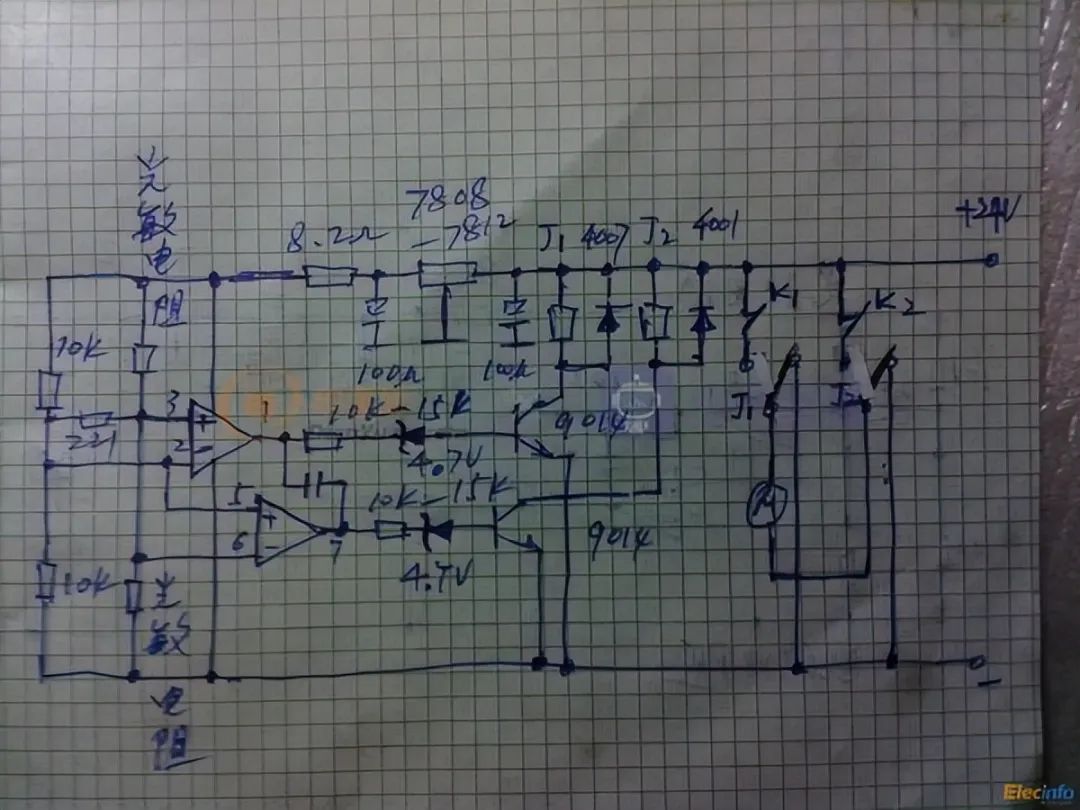

　　這是修改后的圖：
