　　前文講解了LLC拓?fù)洳糠值碾娐诽匦?，接下?lái)我們講講LLC拓?fù)涞墓ぷ髟?。通常LLC拓?fù)涞墓ぷ鳡顟B(tài)被人為地分成六個時序段，理解了這六大時序才算真正理解的LLC拓?fù)涞墓ぷ髟?。以下六步驟來源于ST的技術手冊，后續我會將參考的技術文獻均共享給大家。

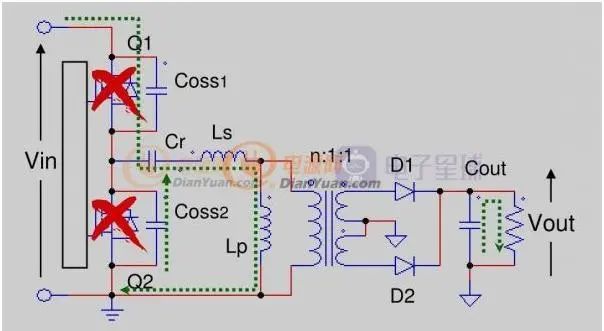

　　開關頻率fsw等于或大于f1=1/(2pi*√￣Lr*Cr)時，下圖為第一階段LLC拓?fù)涔ぷ鳡顟B(tài)時序圖，暫名為時序圖1：

　　時序圖1

　　在諧振網絡的作用下，初級側電流方向?yàn)樽筘?fù)右正，電流經過Cr，Ls及功率管Q2形成回路，此時初級側主電感(激磁電感)處于短路狀態，不參與諧振。次級側感應的電壓方向?yàn)樯险仑?fù)，D2導通，初級側能量經變壓器傳送至次級側負載。

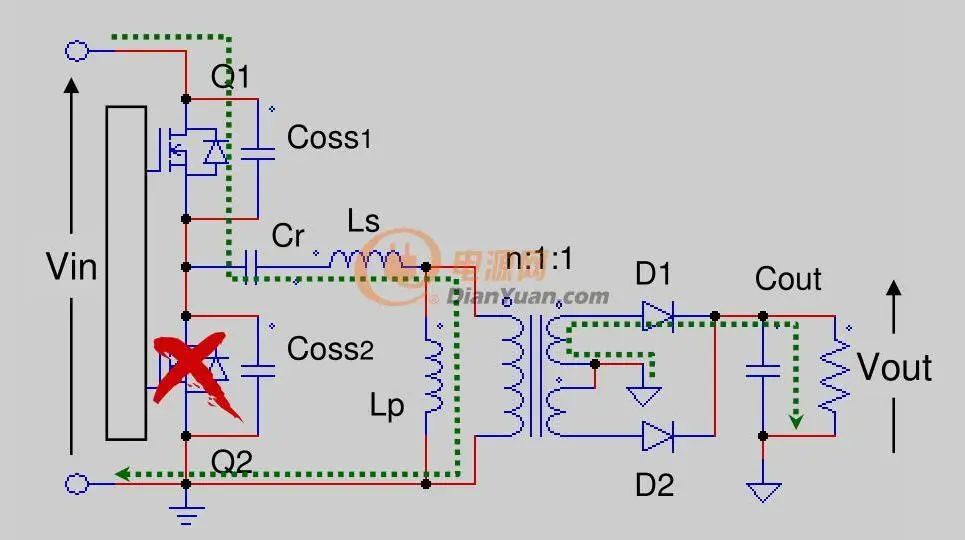

　　當諧振頻率f1=開關頻率時，LLC拓?fù)溥M(jìn)入第二個時序狀態，下圖為時序圖2：

　　時序圖2

　　此時功率管Q1,Q2均截至，次級D1,D2也處于截止?fàn)顟B(tài)。由于次級側無電流，D2屬于自然關斷。初級側諧振電流用于給Q1,Q2的體電容充電。次級側負載通過濾波電容提供能量。

　　在第二階段初級側諧振電流給上管Q1的體電容充電，當體電容電壓大于體二極管的導通電壓時，體二極管導通，諧振電流經體二極管流向輸入端，此時開通Q1可以實現ZVS。

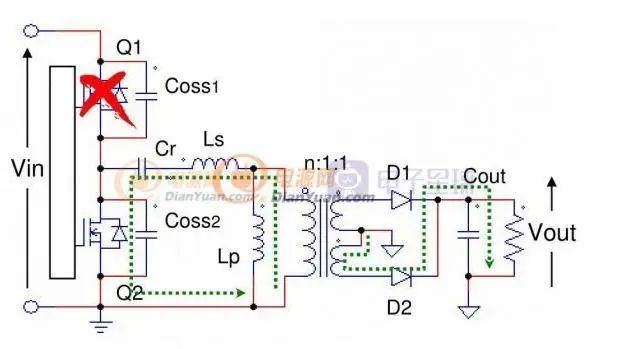

　　接下來即進入第三階段，下圖為時序圖3：

　　時序圖3

　　諧振電流經Ls,Cr,Q1流入輸入端，次級側產生的感應電壓為上正下負，經D1傳送至輸出端。

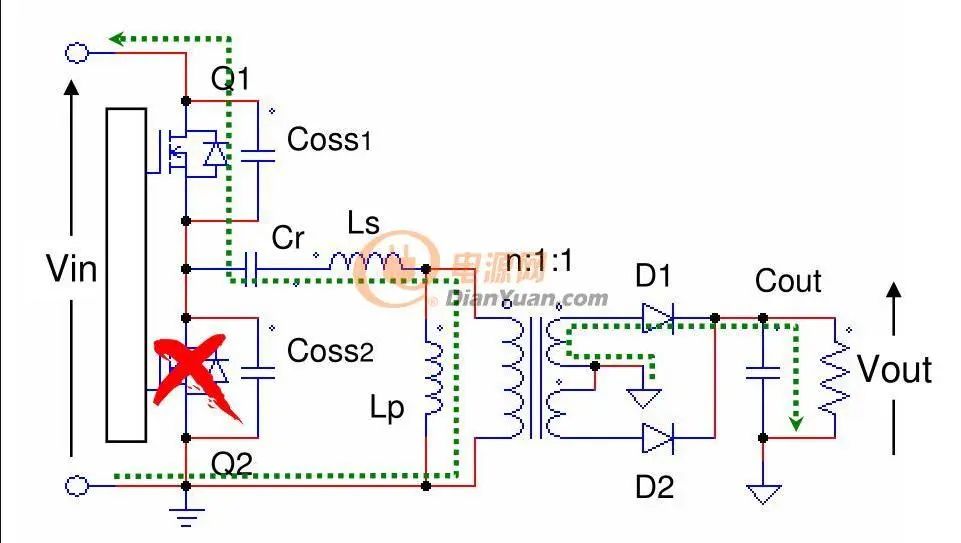

　　第四階段，打開功率MOS Q1，由于體二極管電流導通，此時功率MOS的開通沒有電壓損耗即實現了零電壓開通。電源電壓經Q1，Cr，Ls形成回路。變壓器次級電壓為上正下負，整流二極管D1導通，能量由初級經次級傳輸至負載端。下圖為時序圖4：

　　時序圖4

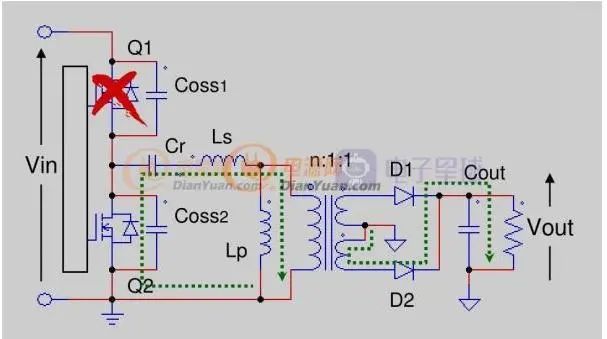

　　第五階段，此時功率MOS關斷，電源電壓經體電容及Cr，Ls，Lp形成回路，同時給Q2的體電容充電，為Q2的零電壓開通做準備，負載由輸出濾波電容供電。下圖為時序圖5：

　　時序圖5

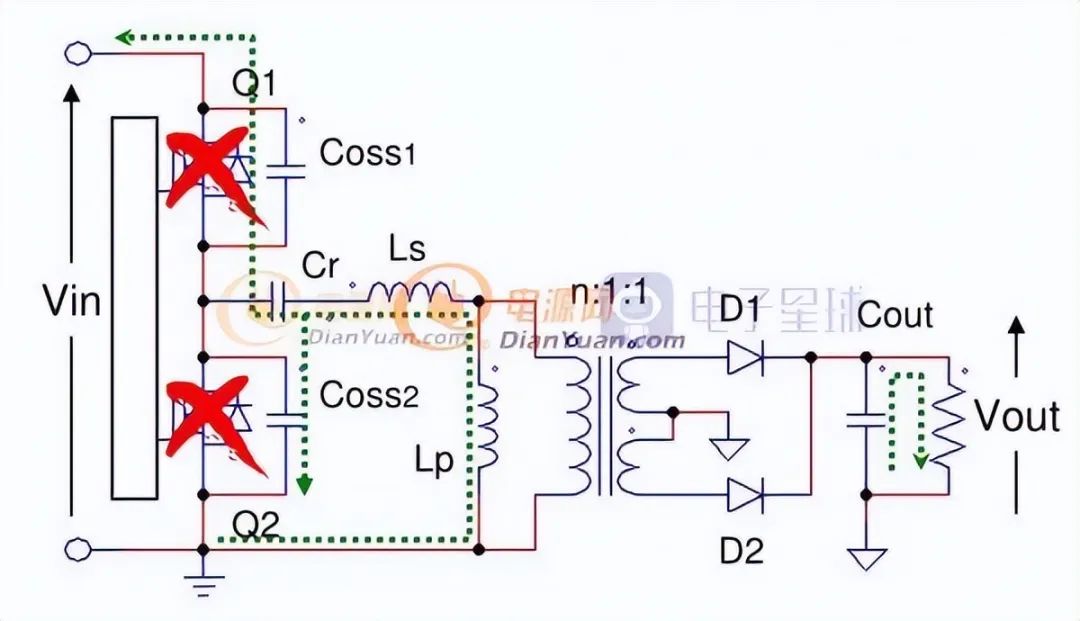

　　第六階段，當Q2的體二極管電壓大于體二極管導通電壓，二極管導通，此時功率MOS實現零電壓開通，變壓器次級感應電壓為上正下負，D2導通，如此周期性循環工作形成LLC拓?fù)涞墓ぷ髁鞒?開關頻率等于或大于諧振頻率f1)，下圖為時序圖6：

　　時序圖6

　　當LLC諧振拓?fù)淦溟_(kāi)關頻率大于或等于諧振頻率時(fsw≥f1=1/(2pi*√￣Lr*Cr))，初級功率MOS可以實現ZVS(零電壓開通)，次級整流二極管可以實現ZCS(零電流關斷)，且初級主電感(激磁電感)不參與諧振。當開關頻率小于諧振頻率f1，大于諧振頻率f2時，LLC拓?fù)淙绾喂ぷ髂?
