這里介紹一款本人制作的大電流鋰電池保護板，基本性能有：

　　1.標稱輸入電壓：48-60V;

　　2.電池串?dāng)?shù)：12-16串：

　　3.電池種類，換用不同的IC支持磷酸鐵鋰電池(3.2V)，聚合物電池和三元鋰電池(3.7V)

　　比如用三元鋰電池，13-14串是標稱48V，16串是標稱60V，用磷酸鐵鋰電池15-16串是標稱48V。

　　4.持續充放電電流：100A

　　5.過流保護點：160A

　　6.所用功率器件：自家后羿半導體的HY4008(80V200A3mR)*16

　　7.鋰電池管理芯片：S8204*4

　　8.PCB尺寸：100*140mm

　　另外，感謝精工技術有限公司提供樣片。

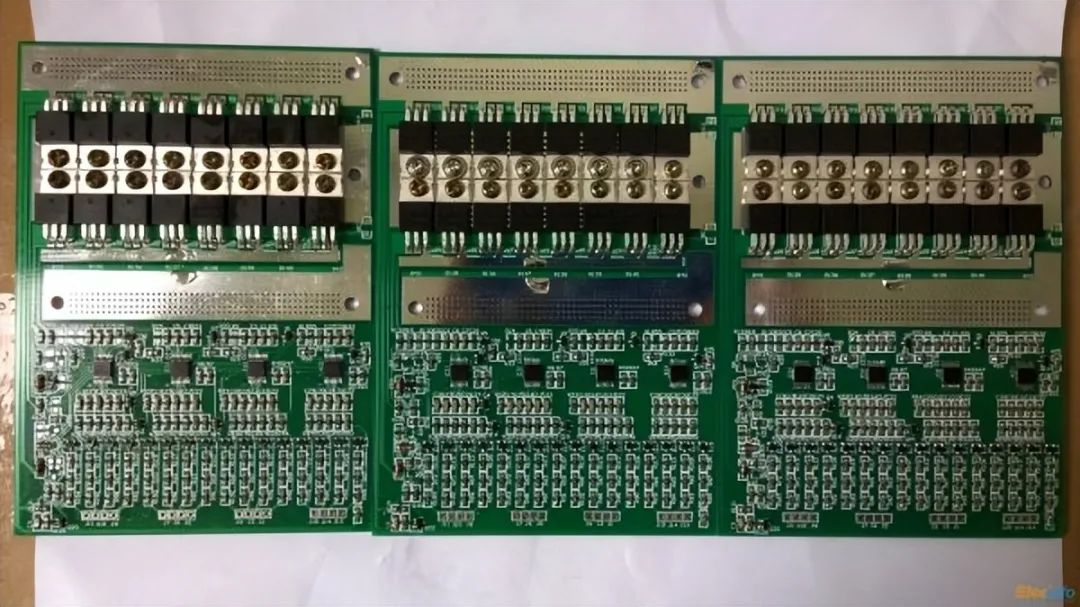

　　其他不多說了，先放個圖：

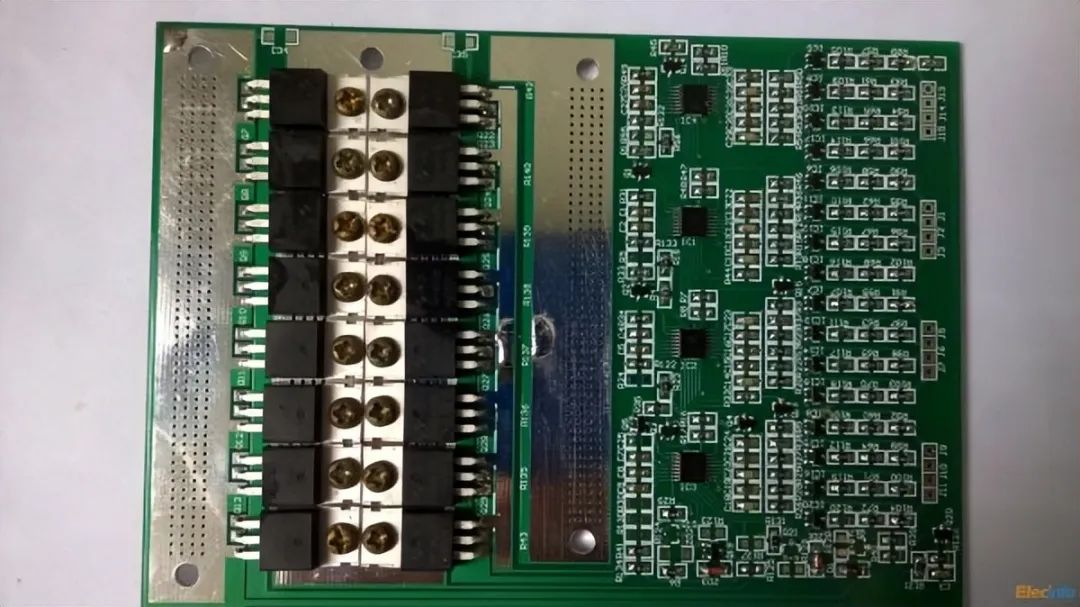

　　不僅僅是螺絲擰緊導電，MOS管D極還焊接到板子了。

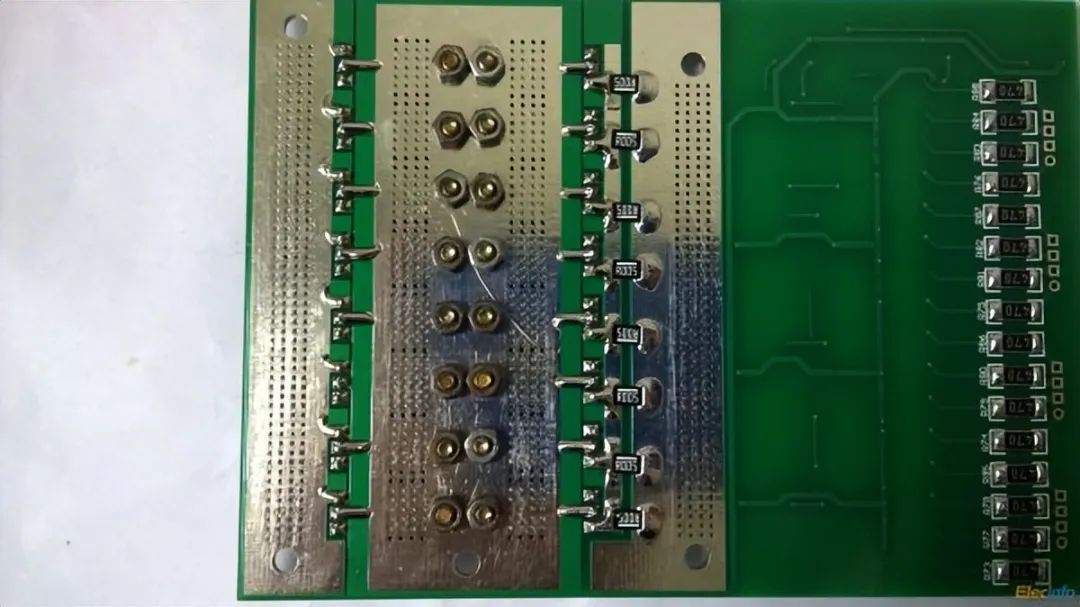

　　合金電阻，功率還是夠的。
