一、繼電器介紹：

　　繼電器模塊是一種利用電磁原理控制電路通斷的電子器件。它通過低壓信號控制高壓電路，實現自動調節、隔離和安全保護。直流繼電器模塊的五個引腳中，兩個用于控制線圈，其余三個分別連接常開端、常閉端和公共端，以實現電路的自動切換。簡而言之，繼電器模塊就是一個可以用低壓信號控制高壓電路的自動開關。

　　二、繼電器使用說明：

　　(1)繼電器的工作原理：

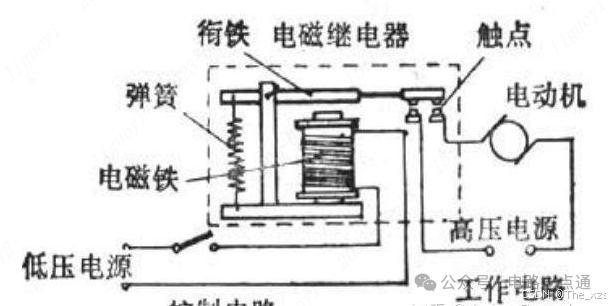

　　當?shù)蛪弘娫?控制電路)導通時，電磁鐵產生磁力，吸引銜鐵，使得觸點閉合，從而使得高壓電源(工作電路)形成回路并導通。

　　當?shù)蛪弘娫磾嚅_時，電磁鐵失去磁力，彈簧將銜鐵拉回原位，觸點斷開，高壓電源的回路被切斷，工作電路斷開。

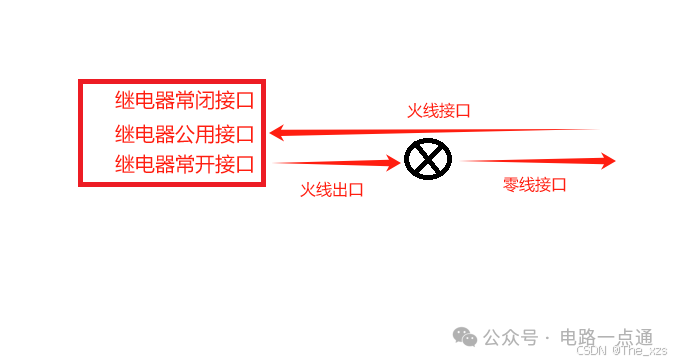

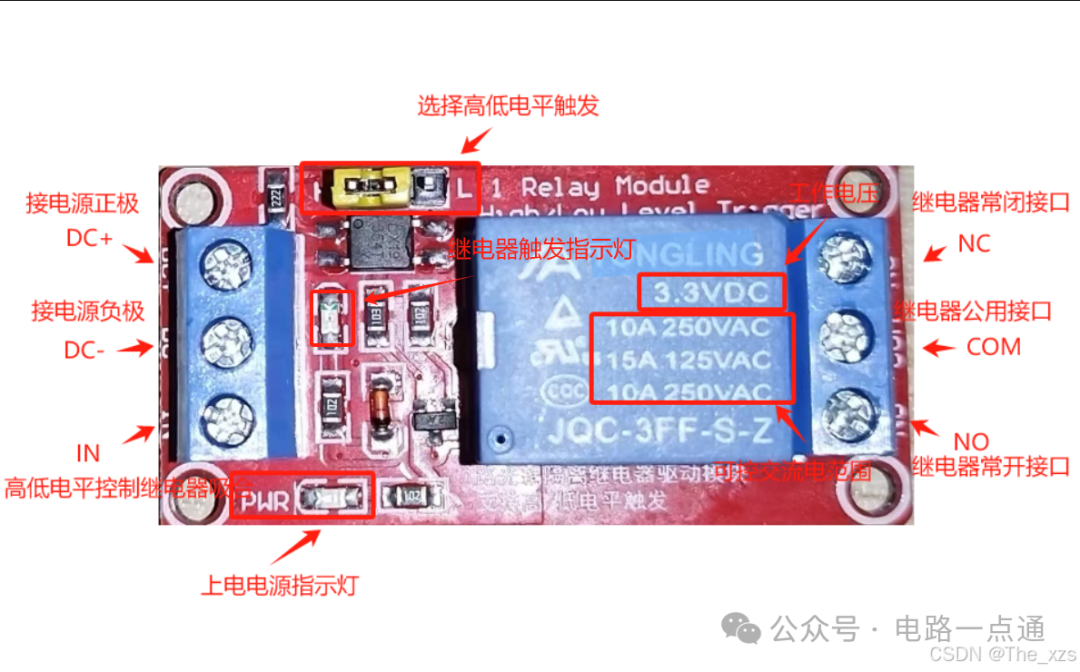

　　(2)繼電器的接線端子：

　　常閉觸點(NC)：在繼電器未激活時，這個觸點與公共觸點相連。

　　公共觸點(COM)：這是繼電器的中心觸點，它在繼電器激活時會與常開觸點相連。

　　常開觸點(NO)：在繼電器未激活時，這個觸點與公共觸點斷開，激活后與公共觸點相連。

　　(3)繼電器控制：

　　輸入(IN)：當控制信號從輸入端IN1發出低電平信號時，這將觸發光耦合器U1的內部LED發光(以低電平觸發為例)。

　　常閉(NC)：在繼電器未激活的狀態下，常閉觸點(NC)與公共觸點(COM)相連，形成閉合回路。

　　公共(COM)：公共觸點(COM)是繼電器內部的一個中心連接點，它在繼電器激活時會與常開觸點(NO)相連。

　　常開(NO)：在繼電器未激活的狀態下，常開觸點(NO)與公共觸點(COM)斷開，沒有形成閉合回路。

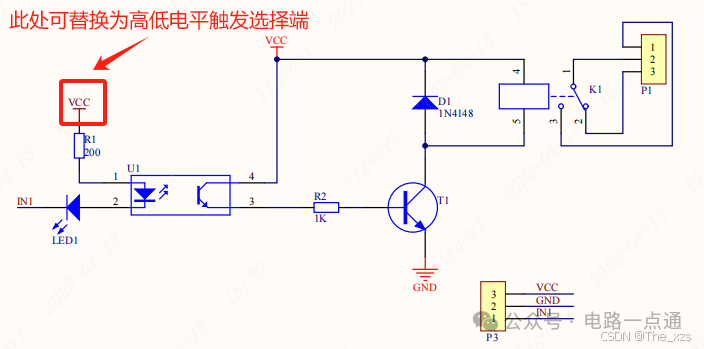

　　(4)繼電器原理圖：

　　當IN1接收到低電平信號時，光耦合器U1導通，使得三極管T1導通，繼電器K1的線圈得電，繼電器觸點閉合，從而控制高壓電路的通斷。(該原理圖為低電平觸發，無選擇端)

　　原理圖中IN1作為控制電路的輸入端，接收外部控制信號。當IN1為低電平時，通過限流電阻R1點亮LED1，指示信號狀態，同時激活光耦合器U1，實現電氣隔離并導通其輸出端。接著，電流通過基極電阻R2流入NPN型三極管T1的基極，使其導通。這導致繼電器K1的線圈通電，產生磁場，吸引銜鐵，閉合觸點。繼電器觸點P1包括常閉觸點(1腳)、公共觸點(2腳)和常開觸點(3腳)，控制高壓電路的通斷。二極管D1用于保護電路，防止反向電動勢損壞三極管。整個電路由電源VCC和GND供電，連接器P3用于連接外部信號和電源。

　　三、代碼示例：

　　(1)繼電器控制代碼：

　　#include "stm32f10x.h" // Device header

　　void Relay_Init(void){

　　// 使能GPIOB端口的時鐘

　　RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

　　// 定義GPIO初始化結構體

　　GPIO_InitTypeDef GPIO_InitStructure;

　　// 設置GPIOB引腳1為推挽輸出模式，速度為50MHz

　　GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

　　GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;

　　GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

　　GPIO_Init(GPIOB, &GPIO_InitStructure);

　　// 將GPIOB的第1引腳設置為高電平，停止導通,繼電器設置為低電平觸發

　　GPIO_SetBits(GPIOB, GPIO_Pin_1);

　　}

　　void Buzzer_ON(void){

　　// 將GPIOB的第1引腳設置為低電平

　　GPIO_ResetBits(GPIOB, GPIO_Pin_1);

　　}

　　void Buzzer_OFF(void){//關閉蜂鳴器

　　// 將GPIOB的第1引腳設置為高電平

　　GPIO_SetBits(GPIOB, GPIO_Pin_1);

　　}

　　Relay_Init函數首先使能GPIOB端口的時鐘，然后配置GPIOB的第1引腳為推挽輸出模式，速度為50MHz，用于控制繼電器。初始化后，該引腳被設置為高電平，以確保繼電器在默認狀態下不導通(繼電器是低電平觸發)。Buzzer_ON函數通過將GPIOB的第1引腳設置為低電平來激活蜂鳴器，而Buzzer_OFF函數則通過設置引腳為高電平來關閉蜂鳴器。這樣設計允許通過改變GPIO引腳的電平狀態來控制蜂鳴器的開關，實現聲音報警或提示功能。

　　(2)按鍵控制代碼：

　　#include "stm32f10x.h" // 包含STM32F10x系列微控制器的頭文件

　　#include "Delay.h" // 包含延遲函數的頭文件

　　// 按鍵初始化函數

　　void Key_Init(void)

　　{

　　// 使能GPIOB端口的時鐘

　　RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

　　// 定義GPIO初始化結構體

　　GPIO_InitTypeDef GPIO_InitStructure;

　　// 設置GPIOB引腳12和13為上拉輸入模式，速度為50MHz

　　GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; // 即內部上拉輸入模式

　　GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_12;

　　GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

　　// 初始化GPIOB

　　GPIO_Init(GPIOB, &GPIO_InitStructure);

　　}

　　// 獲取按鍵編號的函數

　　uint8_t Key_GetNum(void)

　　{

　　uint8_t KeyNum = 0; // 定義按鍵編號變量，并初始化為0

　　// 檢測GPIOB的第13引腳是否被按下

　　if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_13) == 0)

　　{

　　Delay_ms(20); // 等待20毫秒以消除按鍵抖動

　　// 再次檢查以確認按鍵確實被按下

　　while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_13) == 0);

　　Delay_ms(20); // 等待20毫秒以消除按鍵抖動

　　KeyNum = 1; // 設置按鍵編號為1

　　}

　　// 檢測GPIOB的第12引腳是否被按下

　　if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_12) == 0)

　　{

　　Delay_ms(20); // 等待20毫秒以消除按鍵抖動

　　// 再次檢查以確認按鍵確實被按下

　　while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_12) == 0);

　　Delay_ms(20); // 等待20毫秒以消除按鍵抖動

　　KeyNum = 2; // 設置按鍵編號為2

　　}

　　return KeyNum; // 返回按鍵編號

　　}

　　通過Key_Init函數初始化GPIOB端口的第12和13引腳為上拉輸入模式，用于檢測按鍵狀態。在Key_GetNum函數中，程序通過檢測這兩個引腳的電平變化來判斷是否有按鍵被按下，并通過延時函數Delay_ms消除按鍵抖動的影響。當檢測到按鍵按下時，程序會再次檢查以確認按鍵狀態，并根據按下的按鍵編號設置KeyNum變量，最后返回按鍵編號。

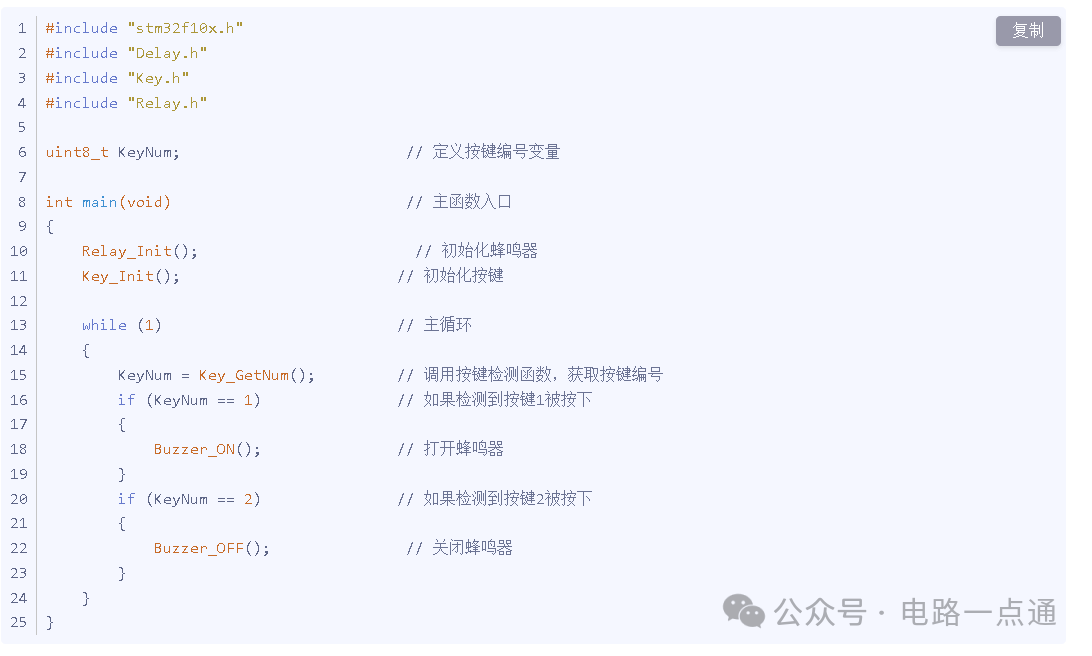

　　(3)main函數：

　　在main函數中，程序首先調用Relay_Init來初始化蜂鳴器，設置GPIOB的第1引腳用于控制繼電器觸發。接著，調用Key_Init來初始化按鍵，配置GPIOB的第12和13引腳為上拉輸入模式，用于檢測按鍵狀態。程序進入一個無限循環，不斷檢測按鍵狀態。通過調用Key_GetNum函數，程序獲取當前被按下的按鍵編號。如果檢測到按鍵1被按下，Buzzer_ON函數被調用，使GPIOB的第1引腳輸出低電平，從而激活蜂鳴器。如果檢測到按鍵2被按下，Buzzer_OFF函數被調用，使GPIOB的第1引腳輸出高電平，關閉蜂鳴器。

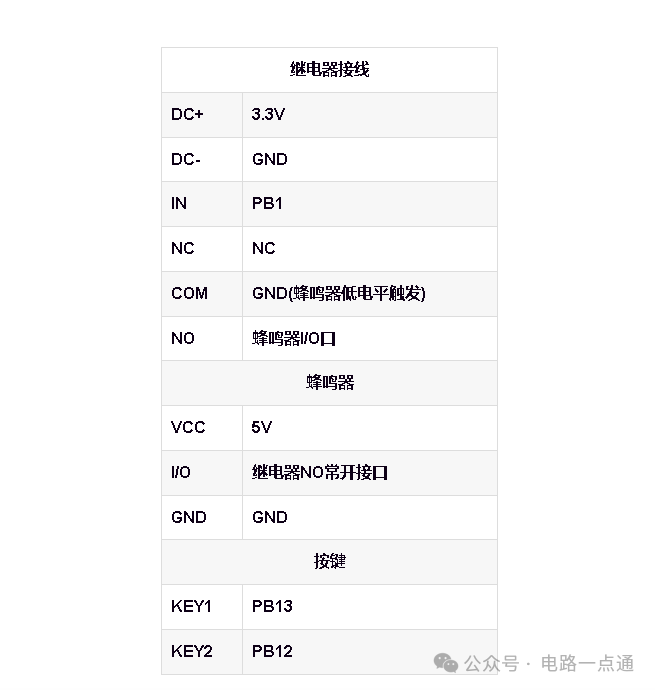

　　(4)接線圖：
