短路保護電路用于防止由于電路短路而導致的過度電流流動，這種過度電流可能會損壞電源、線路以及連接的電子組件。設計短路保護電路的一個簡單方法是使用保險絲、熱敏電阻(PTC)、或電子斷路器。在更復雜的系統中，可以用電子方式檢測短路并迅速切斷電源。

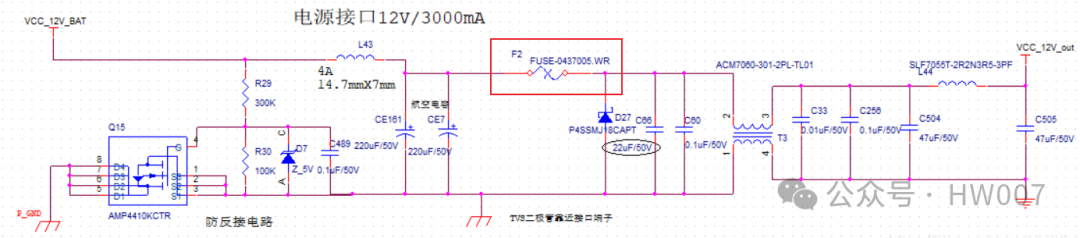

　　一、保險絲(Fuse)：

　　1.最簡單的過流保護。

　　2.超過額定電流時，保險絲熔斷，物理切斷電路。

　　3.缺點是一次性使用，熔斷后需要手動替換，也有可恢復的保險絲。

　　4.保險絲的選擇：

　　(1)額定電流(Current Rating)：

　?、?保險絲應能夠在設備的正常工作電流下持續工作，不會因正常工作電流而熔斷。

　　(2)斷開容量(Breaking Capacity)：

　?、?斷開容量，又稱為最大斷流能力，指的是保險絲能夠安全中斷的最大電流。這個值必須高于電路可能經歷的最大短路電流。

　　(3)速度(Speed)：

　　① 快速熔斷(快熔)保險絲和慢速熔斷(延時熔斷)保險絲有不同的響應時間。快速熔斷保險絲用于保護精密設備，而慢速熔斷保險絲則用于電機等啟動電流較大的設備。

　　(4)電壓額定值(Voltage Rating)：

　?、?保險絲的額定電壓必須高于電路的最大工作電壓。

　　(5)尺寸：

　?、?應根據電路板的布局和空間限制選擇適當?shù)谋ｋU(xiǎn)絲尺寸。

　　(6)環境條件：

　?、?考慮操作環境中的溫度，因?yàn)楦邷貢?huì)降低保險絲熔斷的電流。

　　(7)預期的工作條件：

　?、?如果電流經常接近保險絲的額定值，可能需要選擇一個有更高額定電流的保險絲以避免頻繁更換。

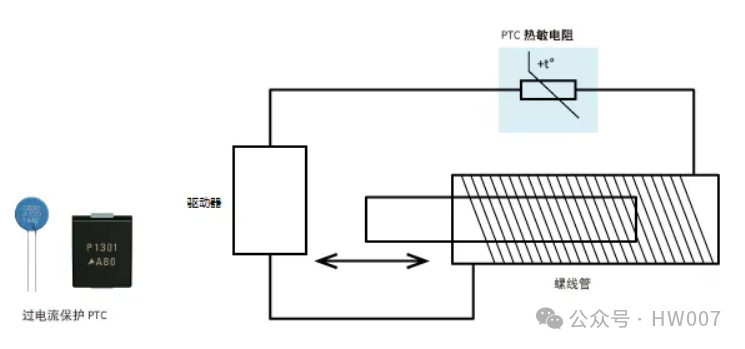

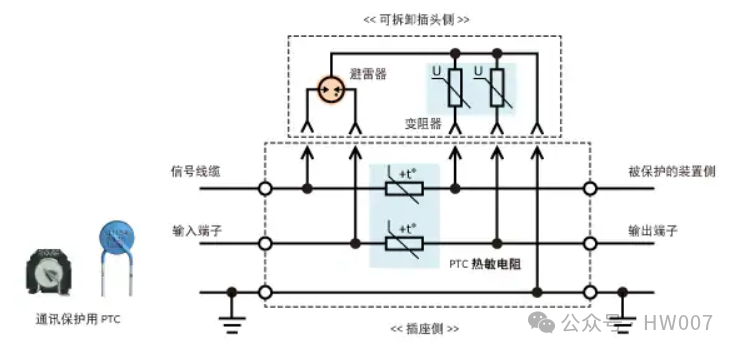

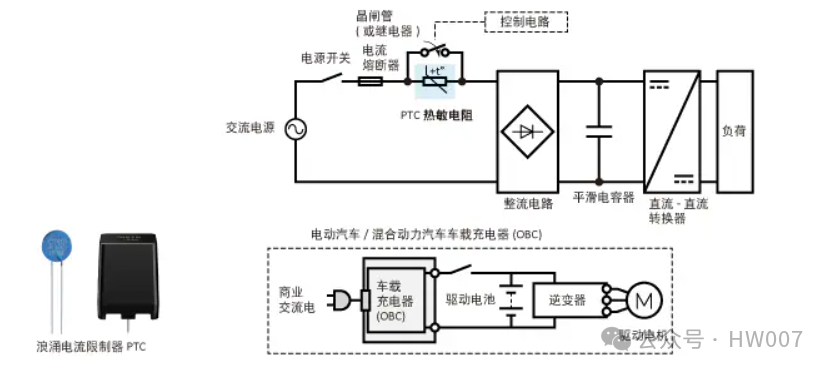

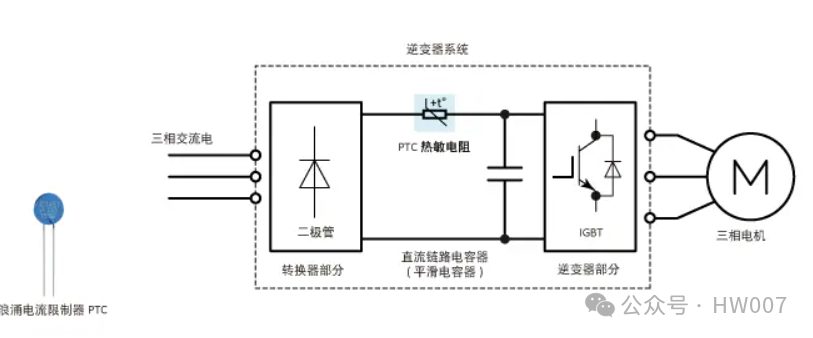

　　二、熱敏電阻(PTC)或自復位保險絲：

　　1.溫度升高時，電阻迅速增加，減少電流流過電路。

　　2.當溫度降低，電路冷卻后，電阻自動恢復到原本較低的狀態。

　　3.多次使用，無需手動更換。

　　4.選擇合適的PTC：

　　(1)根據電路的正常工作電流選擇PTC的持續電流等級。

　　(2)確保PTC的電壓等級適用于應用。

　　(3)選擇適當?shù)挠|發電流(即電阻開始顯著增加的電流)。

　　三、斷路器(Circuit Breaker)：

　　1.電磁或熱敏機制檢測過流，自動打開開關，中斷電路。

　　2.可以手動復位，多次使用。

　　四、電子斷路器：

　　1.采用半導體器件(如晶體管)檢測和切斷過流。

　　2.可以設計成自動或手動復位。

　　3.通常與檢流電阻一起使用，通過比較器檢測電流和控制晶體管。

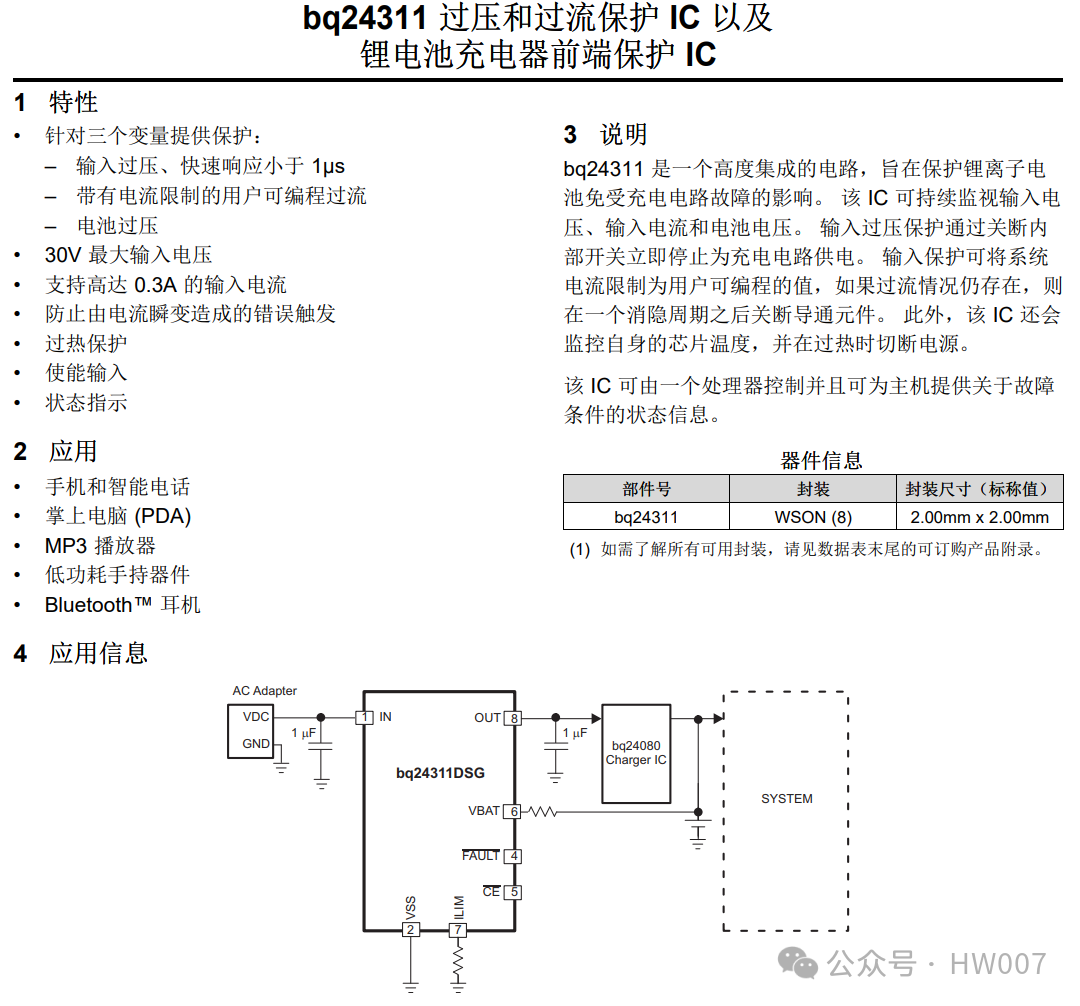

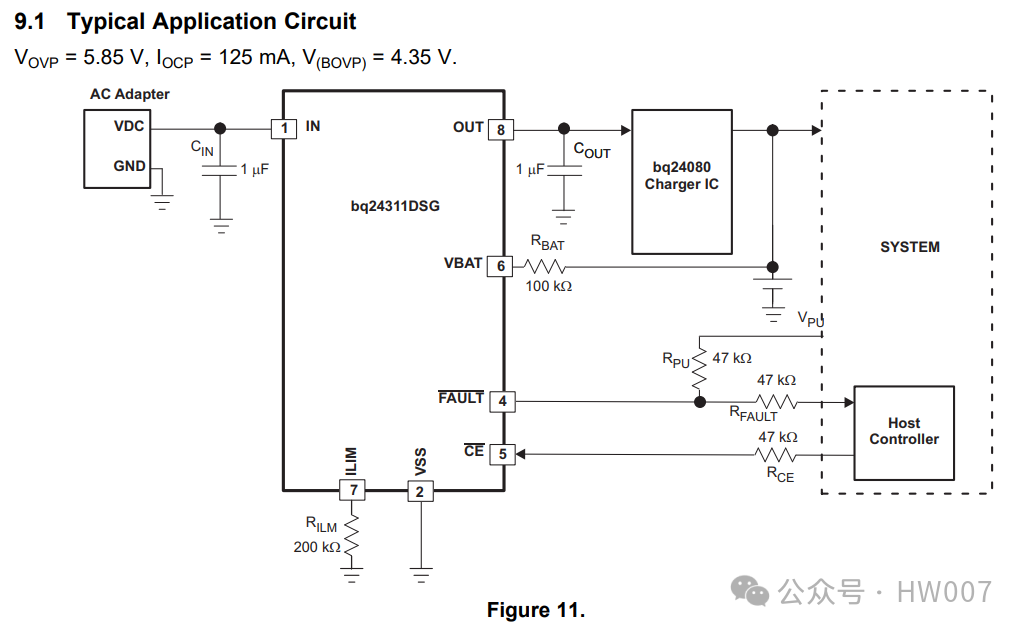

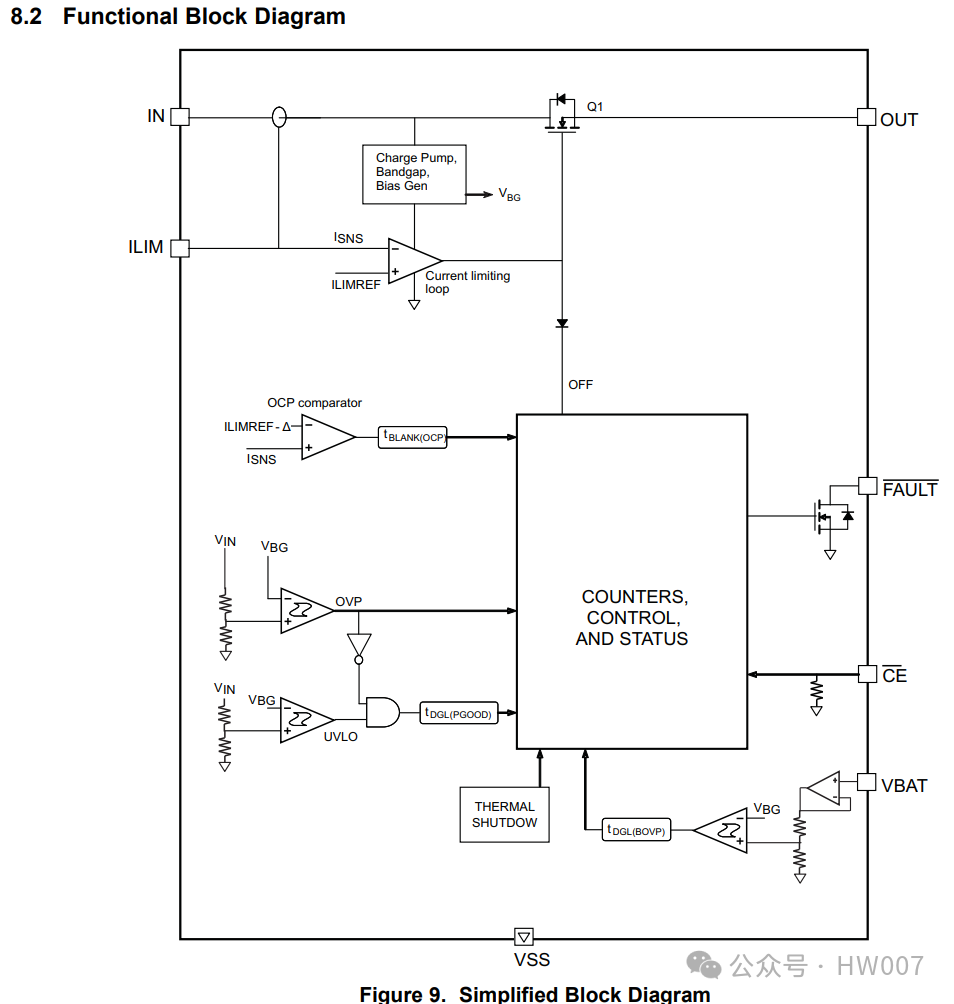

　　五、過流保護IC：

　　1.集成電路，提供精確的過流檢測和快速切斷。

　　2.往往包含多種保護功能，如過熱保護、電壓保護等。

　　3.可以與微控制器接口，進行更復雜的控制。

　　4.設計要素：

　　(1)選擇合適的IC：

　?、?根據電路的工作電壓和最大負載電流選擇合適的過流保護IC。

　　(2)調整保護參數：

　?、?根據具體應用調整IC的過流檢測閾值。這通常通過選擇適當?shù)耐獠侩娮鑱韺?shí)現。

　　(3)過流響應時間：

　?、?選擇合適的響應時間，以確保在不影響正常啟動電流的情況下提供足夠的保護。

　　(4)集成功能：

　?、?許多過流保護IC還提供額外的功能，如過熱保護、欠壓鎖定(UVLO)、功率限制等。

　　六、Crowbar Circuit：

　　1.當檢測到過電壓時，SCR或晶體管導通，創建一個短路，觸發上游的保險絲或斷路器。

　　2.用于過電壓保護，有時與短路保護結合使用。

　　七、負載開關：

　　1.集成了開關功能和過流保護的IC。

　　2.可以非常精確地設置電流限制閾值。

　　3.提供了軟啟動、過熱保護等額外功能。

　　八、智能功率分配開關：

　　1.高度集成的解決方案，通常包括數字接口，如I2C。

　　2.可以遠程控制，提供詳細的電流監測和可調的電流限制。

　　九、每種方案都有其優勢和局限性。

　　選擇合適的短路保護方案時，需要根據具體應用的要求、成本預算和空間限制等因素進行綜合考慮。在高可靠性的應用中，有時會結合使用多種保護措施，以確保從不同層面對電路進行保護。
