使用TL494制作一款0-60V，0-20A，BUCK恒流恒壓可調電源。

　　經過測試，電源效率在95%以上

　　最高輸入電壓可在MOS管耐壓允許的情況下在100V以上

　　PCB成品圖片：

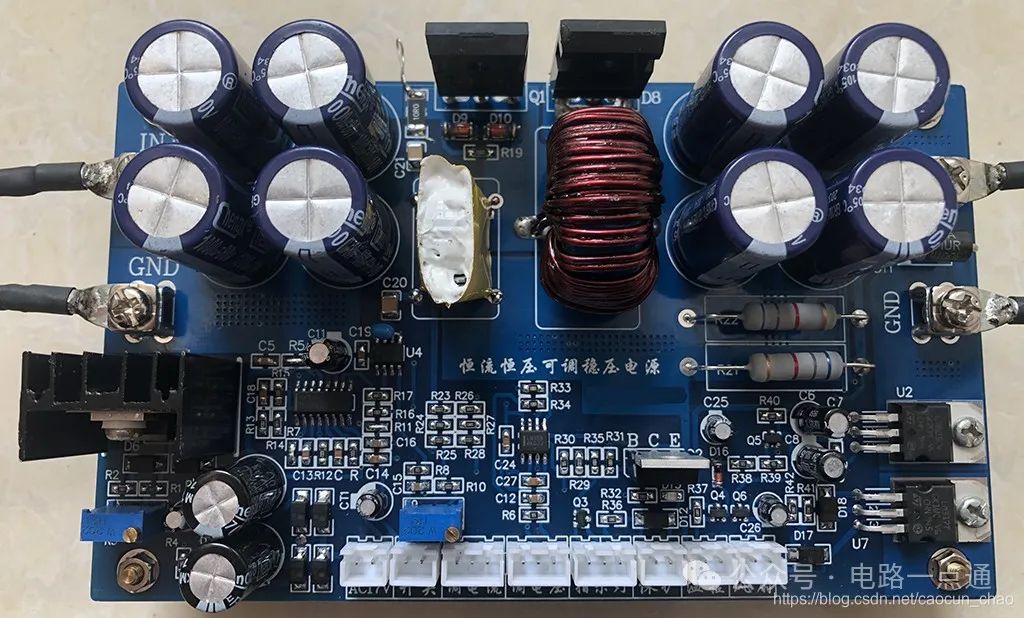

　　正面：

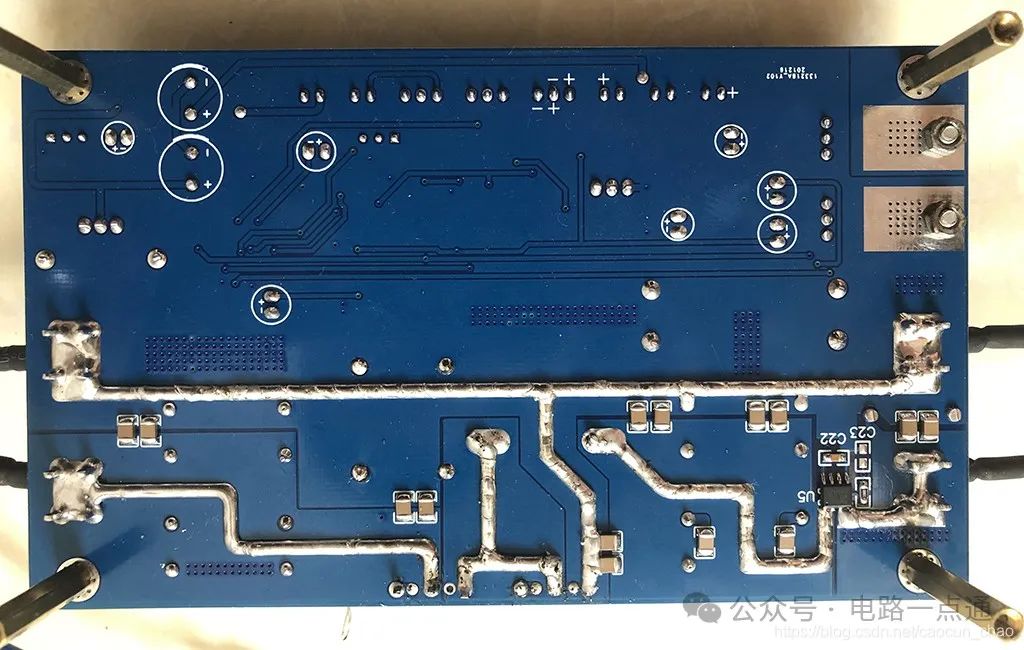

　　反面：

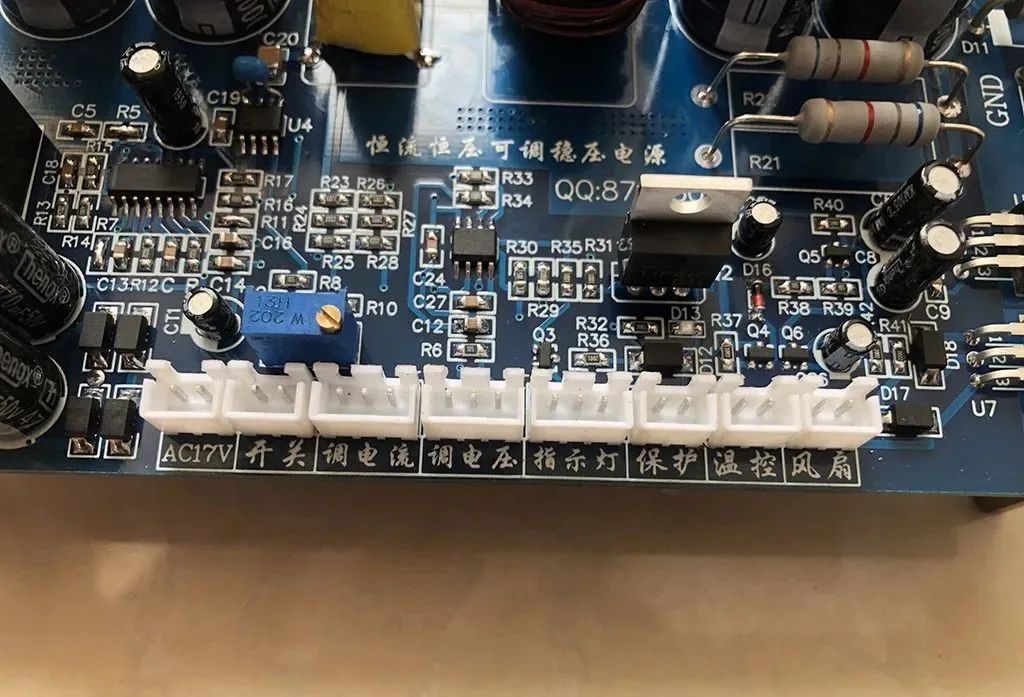

　　各控制端子：

　　原理圖：

　　本電源采用TL494作為驅動，工作頻率在110K左右。

　　為了電路工作穩定，控制部分使用獨立的輔助電源。

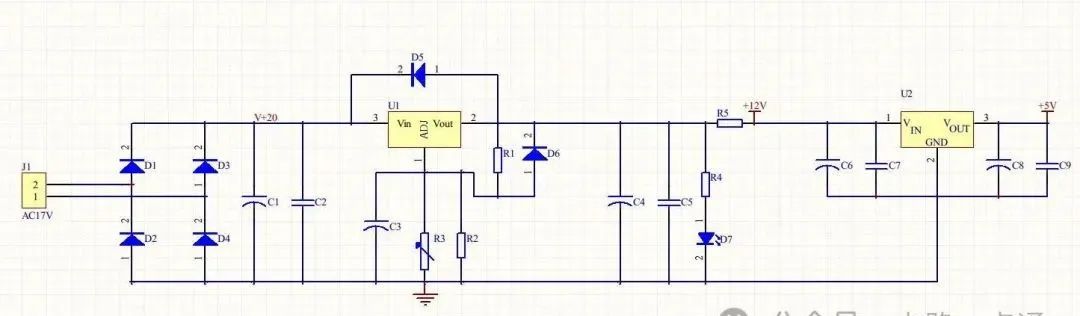

　　為了調試方便，使用LM317輸出12V和5V作為輔助電源：

　　圖中，R5為0R，調試時調整電位器使輸出穩定在+12V以后短路R5。

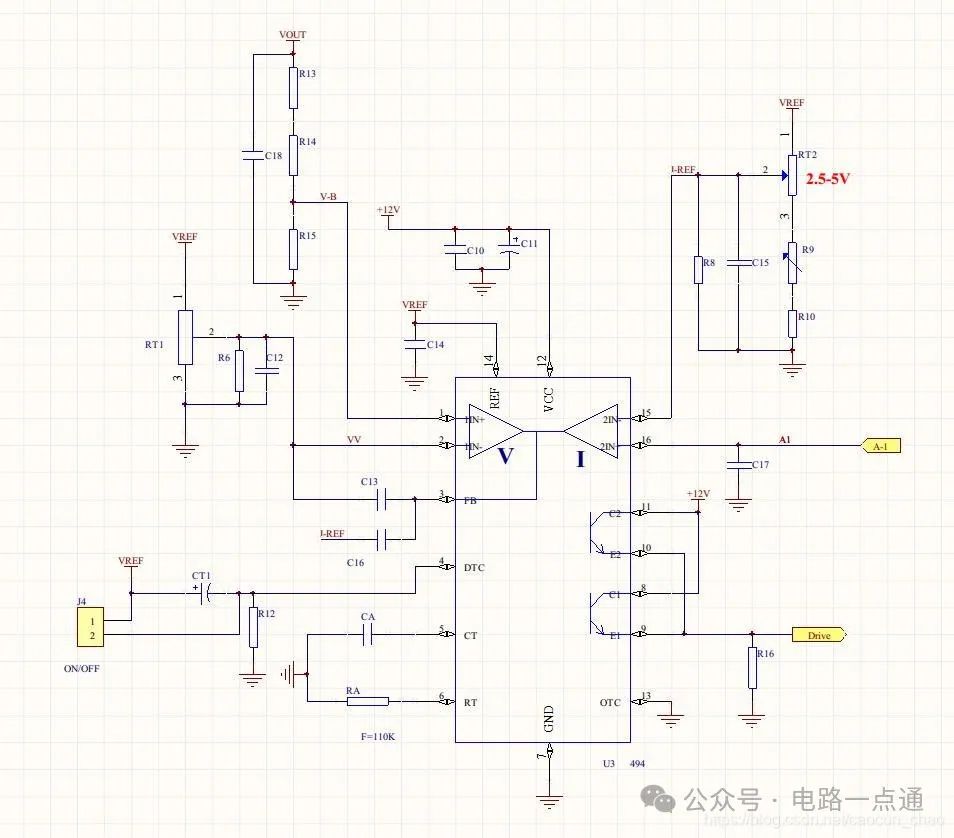

　　TL494驅動部分：

　　圖中，TL494的1腳作為電壓反饋輸入端，2腳為電壓調整端。R6為了防止電壓調整電位器接觸不良使電路失控。

　　15腳為電流調整電位器。R9的作用為了使電流歸零調整。

　　A1為電流采樣反饋端口。

　　R8的作用和R6一樣。

　　TL494的第四腳為軟啟動端，J4作為輸出控制開關，上電后4腳電壓經過CT1慢慢拉低，是TL494正常輸出，開關閉合后4腳電壓拉高，TL494無輸出。

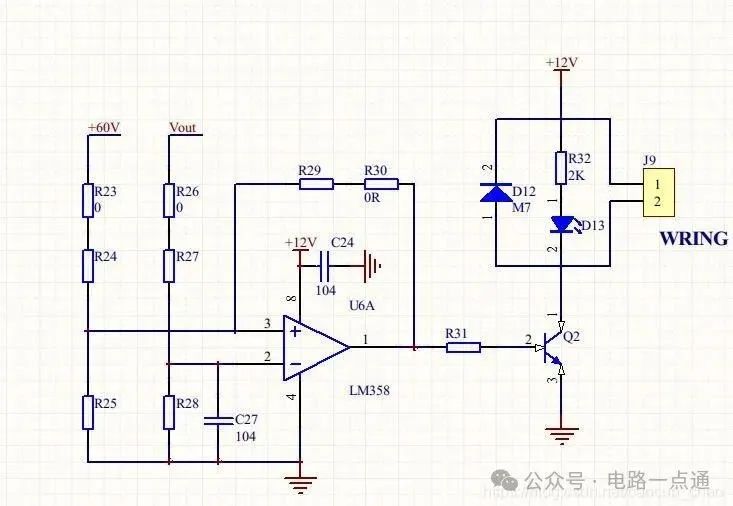

　　保護部分：

　　為了防止惡劣情況下MOS管擊穿損壞電路。

　　在電源輸出加一只繼電器，通過此電路控制繼電器閉合。

　　其原理是檢測輸入輸出的壓差，正常情況下，輸入輸出的壓差應該在10V以上。

　　如果MOS管擊穿，輸出=輸出。

　　通過一個滯回比較器檢測，如果輸入輸出壓差在10V以上，繼電器吸合，輸出正常。

　　如果輸入輸出壓差小于大約8-10V，繼電器馬上斷開切斷輸出。

　　圖中R23,R26,R30為了調試方便而加。J9為繼電器線圈。

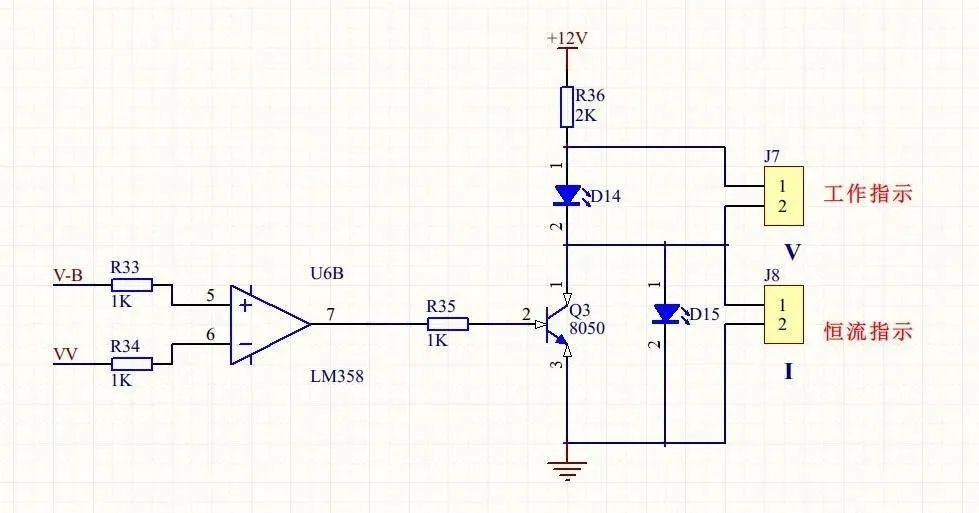

　　恒流穩壓指示燈：

　　VB,VV為電壓輸出反饋和可調電壓基準。

　　這兩個端口可接電流調整，反饋口。

　　純粹為了指示。

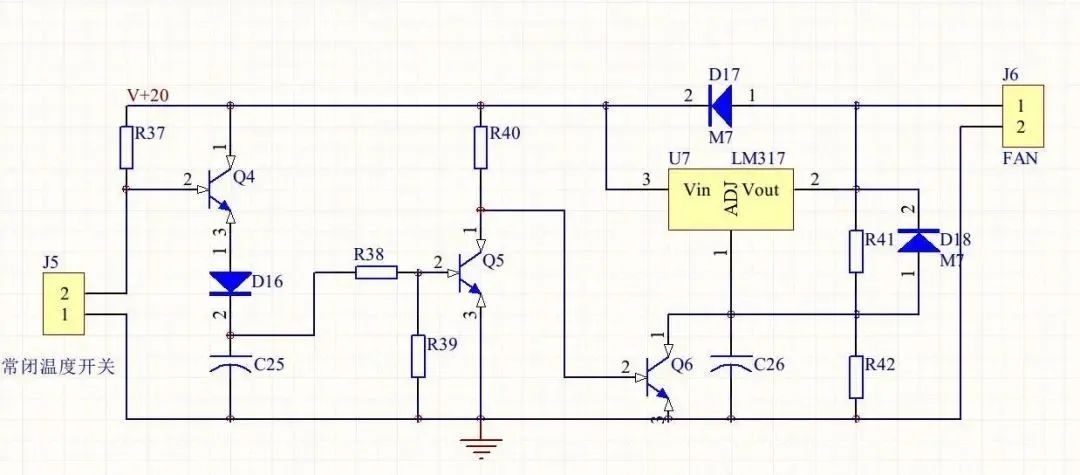

　　溫控散熱部分：

　　此電路使用60度常閉溫控開關。

　　60度以下風扇不轉，60度以上溫控開關斷開，風扇開始散熱

　　散熱到60度以下，延時一段時間后風扇才停止。

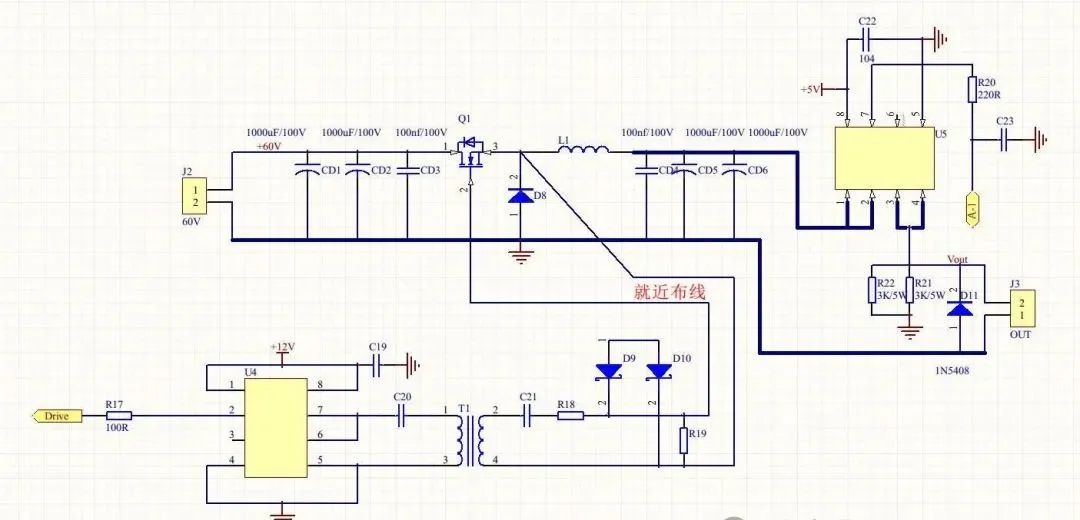

　　BUCK主電路和電流采樣電路：

　　圖中，主電源輸入端采用多只低ESR電解電容并聯。

　　MOS管選擇盡可能耐壓高，低導通電阻的NMOS。

　　電流采樣沒有使用傳統的康銅絲+運放的低端采樣。

　　使用一片電流采樣芯片，為隔離型專用霍爾電流電流采樣芯片。

　　因?yàn)門L494不能直接驅動變壓器，所以使用一只驅動芯片驅動，

　　也可以使用三極管推挽驅動，但是沒有專用芯片波形穩定，直接影響效率。

　　MOS管驅動采用隔離變壓器驅動，使用隨處可見的任意鐵氧環形磁芯繞制即可。

　　繪制PCB的時候，輸入電容，輸出部分，盡可能的增加電容，采用低ESR的電解電容。

　　輸出多并聯幾只104電容。

　　注意：

　　布線時驅動電路盡量靠近MOS管G極。

　　輸入電容，輸出電容盡量靠近MOS管。

　　電容容量越大越好。
