探討了RS485接口電路設計，包括其半雙工通信原理、關鍵要素、電路類型、自動收發功能及防雷保護等，強調了信號傳輸、電氣隔離、噪聲抑制和接地設計的重要性，以確保通信穩定和安全。突出特點包括支持多節點數據傳輸、長距離傳輸能力以及強大的抗干擾性。通過AB兩線間的電壓差異，RS485能夠判斷邏輯電平1或邏輯電平0，即當AB間電壓差超過200mV時，判定為高電平1，反之則為邏輯電平0。在電路的首尾兩端，通常會接入120Ω的電阻，以實現阻抗匹配并減少信號反射。

　　RS485硬件電路設計解析

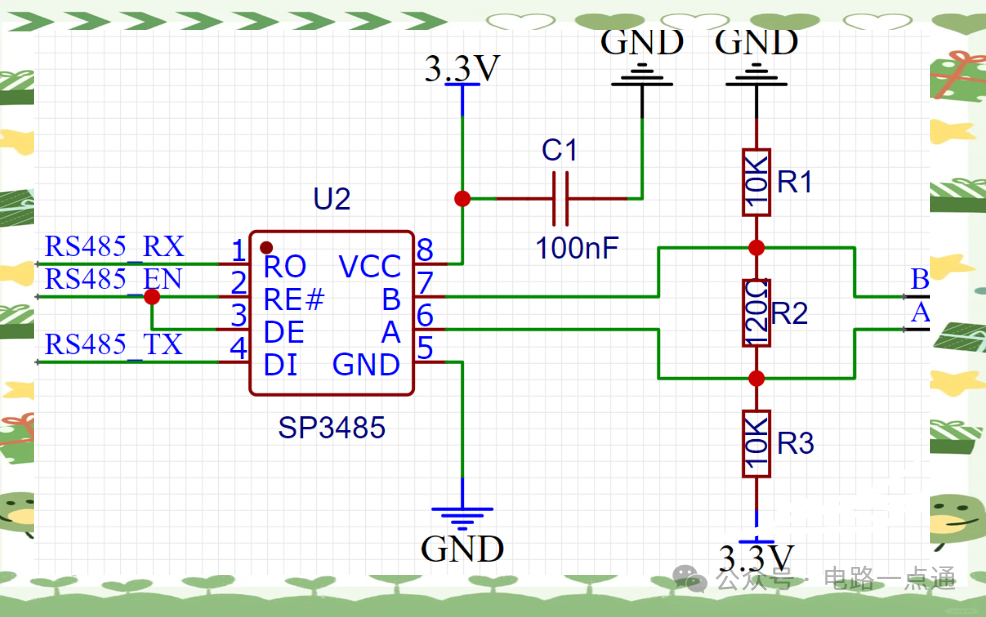

　　RS485電路設計主要分為隔離型和非隔離型兩種類型。以非隔離型電路為例，B端通過接地實現下拉，而A端則通過上拉電阻維持高電平，這樣確保了A和B之間的電壓差超過200mV，從而滿足RS485的邏輯判斷需求。此外，電路中的DE和RE引腳分別用于控制發送和接收功能。當RE引腳置為低電平時，芯片處于接收使能狀態;而DE引腳置為高電平時，芯片則進入發送狀態。在實際應用中，這兩個引腳通常通過一個IO口(如RS485_EN)進行統一控制。這樣，芯片在任意時刻都只能處于接收或發送的一種狀態。因此，在發送數據前，需要給RS485_EN信號置為高電平以啟動發送功能，而在接收數據時則置為低電平以切換到接收模式。

　　RS485自動收發電路硬件設計詳解

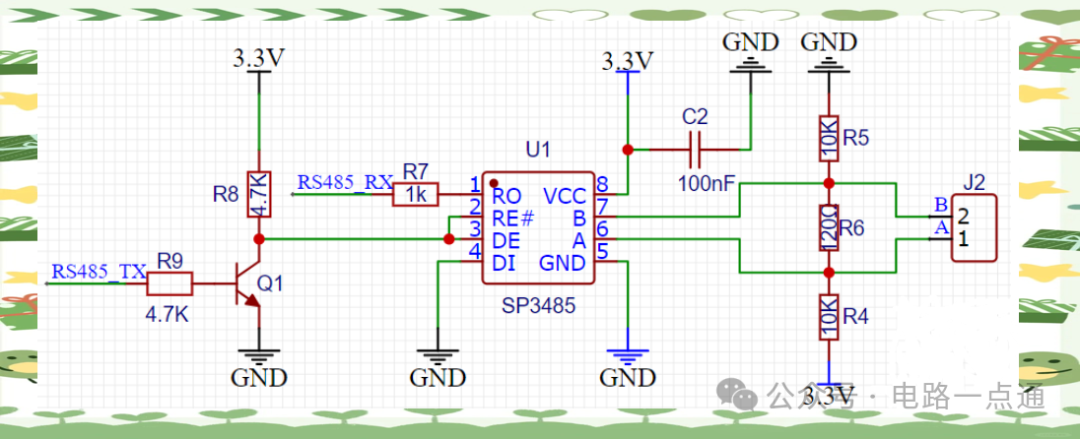

　　自動收發電路相較于普通的485電路，其關鍵差異在于增加了一個晶體管來控制485的使能引腳。設計中，R9限流電阻通常取值為4.7K，而R8上拉電阻也設定為4.7K，以確保在晶體管未導通時，使能引腳能夠被有效上拉。這樣的設計使得電路能夠根據需要自動切換收發模式，提高了數據的傳輸效率與靈活性。

　　接收數據時，RS485_RX引腳作為接收數據引腳，負責接收外界數據。在接收過程中，RS485_TX引腳保持高電平，同時VGS也處于高電平，這使得NPN三極管Q1得以導通。通過晶體管的導通，RE和DE相連的引腳被下拉至GND，從而啟動了接收使能，使電路進入接收狀態。

　　發送數據時，RS485_TX引腳作為發送數據引腳，負責向外界發送數據。當RS485_TX發送高電平(即1)時，晶體管導通，使得RE和DE的電平降低，從而關閉了RS485收發芯片。由于常態下485為高電平，因此此時發送的數據即為高電平。相反，當RS485_TX發送低電平(即0)時，晶體管不導通，這會使485收發芯片的發送使能變?yōu)楦唠娖?，同時DI引腳被持續下拉至GND，因此發送出去的數據為低電平。通過這種方式，電路實現了485的自動收發功能。

　　此外，為了進一步增強電路的穩定性和耐久性，我們還設計了RS485接口的防雷電路。這一設計能夠有效地保護電路免受雷電等外部干擾的影響，確保數據的傳輸安全與穩定。

　　接口防護電路

　　L1作為共模電感，其核心作用是衰減共模噪聲并增強電路的抗干擾能力。在選擇時，通常考慮120Ω/100MHz的規格。而C3電容則主要用于隔離接口地與數字地，以防止?jié)撛诘母蓴_，其值一般選為1000pF。為了確保電磁兼容性(EMC)達到高標準，即差模信號能夠承受2kV的沖擊，共模信號能抵御6kV的干擾，我們在接口處精心設計了由氣體放電管、熱敏電阻和TVS管共同組成的防護電路。

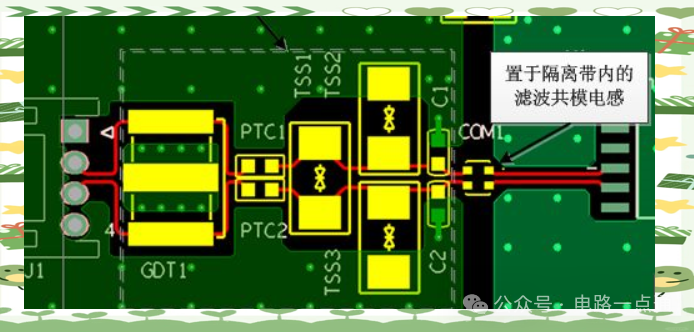

　　在布局RS485接口電路的PCB時，需注意GND的設計。為確保防護效果最佳，虛線所示的防護器件應盡可能地靠近接口位置，且擺放要緊湊有序。通常，我們首先放置這些防護器件，然后再進行濾波器件的布局。

　　RS485接口電路設計涵蓋了諸多關鍵要素，包括信號傳輸、電氣隔離、噪聲抑制、保護措施，以及電源和控制邏輯的設計等。在信號傳輸方面，通常選用一對雙絞線作為差分信號線(A和B)，并優先考慮使用屏蔽雙絞線電纜，以最大程度地減少電磁干擾。同時，應確保A和B線的長度盡可能相等，從而減少信號延遲差異，進而保障信號的完整性。

　　為了抑制共模干擾，需要在信號線入口處加入共模電感L1。推薦選用阻抗范圍在120Ω/100MHz至2200Ω/100MHz之間的共模電感，以充分發揮其抑制作用。此外，還可能需要在電路中并聯去耦電容和TVS管等元件，以進一步提升電路的抗干擾能力。

　　在選擇收發器芯片時，常見的選項包括SP3485、MAX485等，它們能夠?qū)TL/CMOS邏輯電平有效地轉換為RS485差分信號。同時，需要仔細關注RE、DE以及RO等控制引腳的連接邏輯，通常RE和DE可以通過單個控制信號進行連接，從而實現對發送/接收模式的統一控制。

　　在偏置和終端電阻方面，A信號線可能需要上拉電阻(如10kΩ至4.7kΩ)，以確保在空閑時的電壓狀態;而B信號線則可能需要下拉到GND。此外，在總線的兩端或適當位置應放置120Ω終端電阻，以減少信號反射并改善信號質量。

　　為了增強電路的魯棒性，可以在信號線上添加TVS管和/或自恢復保險絲，以實現過壓和浪涌保護。在高風險環境中，甚至需要加入6kV以上的防雷擊保護電路設計。

　　此外，良好的接地設計對于RS485接口電路的性能至關重要。特別是接口地的處理，有時可能涉及單板地與外殼的直接連接，并通過1000pF電容進行耦合。在電路板布局時，應確保電源和信號線的分離，以減少交叉干擾，并增加濾波和退耦電容的使用。

　　最后，根據應用需求，可能需要設計相應的控制邏輯電路或使用MCU來控制發送使能信號，從而實現自動或手動的發送/接收切換。對于需要自動收發管理的電路設計，可能需要更復雜的邏輯來自動調節發送和接收狀態，以適應不同的通信場景。

　　RS485接口電路設計并不僅僅是技術層面的考量，它還需要綜合考慮電磁兼容性(EMC)、系統的可靠性以及安全性等多個方面，以確保在復雜的工業應用環境中能夠保持穩定的通信性能。
