一. TL431概述

　　TL431是一種三端可調節的穩壓器，被廣泛應用于電源設計中，作為參考電壓源或者誤差放大器。它可以用于電源電路的輸出電壓反饋控制，以實現電源的穩壓輸出。

　　二.主要特點

　　輸出電壓可調：TL431的輸出電壓可以通過兩個外部電阻進行調節。調節范圍從2.5V到36V，可以滿足不同電源電路的需求。

　　精度高：TL431的參考電壓精度可以達到±2%或更高，在一些需要精確控制的電源應用中，這是非常重要的。

　　動態性能好：TL431的動態響應速度快，可以在電源負載變化時，快速地調整輸出電壓，保持電源的穩定輸出。

　　簡化電路設計：由于TL431集成了誤差放大器和參考電壓源，所以在電源設計中，可以簡化電路設計，減小電路的體積，降低電源的成本。

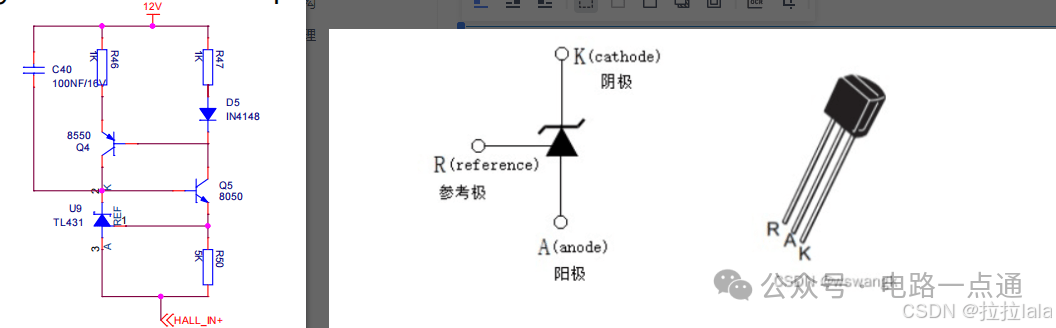

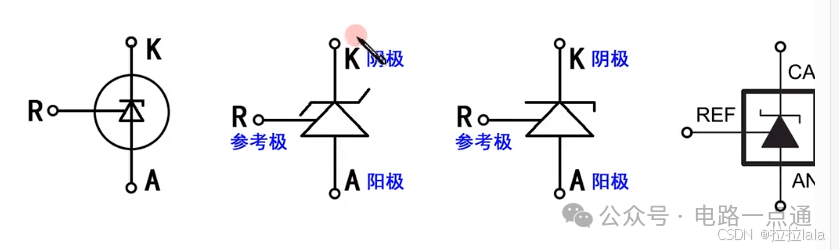

　　三.硬件引腳

　　K (陰極) 通常連接一個限流電阻連接電源的正極

　　A(陽極) 通常連接電源的負極

　　R(參考極) 通常連接檢測端 (相當于TL431的控制極)

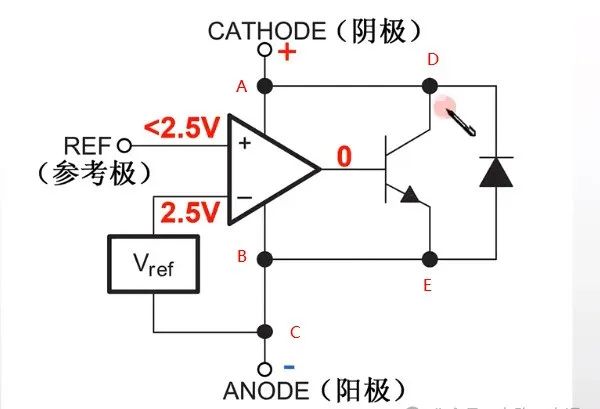

　　1.等效內部結構

　　陰極連接電源的正極 陽極連接電源的負極

　　當REF(參考電壓)<2.5V , 比較器輸出0， 三極管基極無電壓，三極管的集電極和發射極截至，此時二極管也是反向截至，此時TL431不起作用，線路的輸出電壓等于電源輸入電壓

　　當REF(參考電壓)> 2.5V , 比較器輸出1， 三極管基極高電壓，三極管的集電極和發射極接通，此時TL431的陰極和陽極短路 ，會拉低輸出電壓。當TL431的陰極連接輸入電源時，必須要有限流電阻，否則會短路燒毀TL431

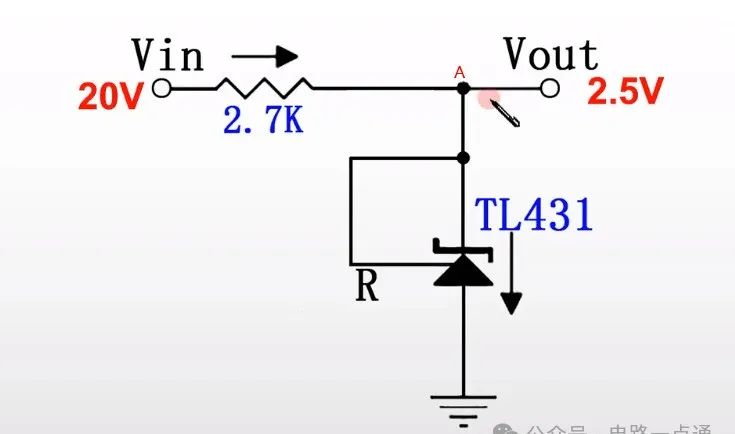

　　2.穩壓電路

　　Vin = 20V Vout 要求2.5V

　　當上電瞬間 A點電壓>2.5v 即TL431的 R(參考極電壓)>2.5v ，TL431的陰極和陽極導通，相當于A點對地短路 。即A點電壓迅速被拉低。

　　當 A點電壓下降到 < 2.5v ，TL431的陰極和陽極截止 Vin = Vout，這時A點電壓就會上升

　　當電壓稍高與2.5V ，TL431的陰極和陽極 導通， 相當于A點短路，循環往復 431 就會穩壓

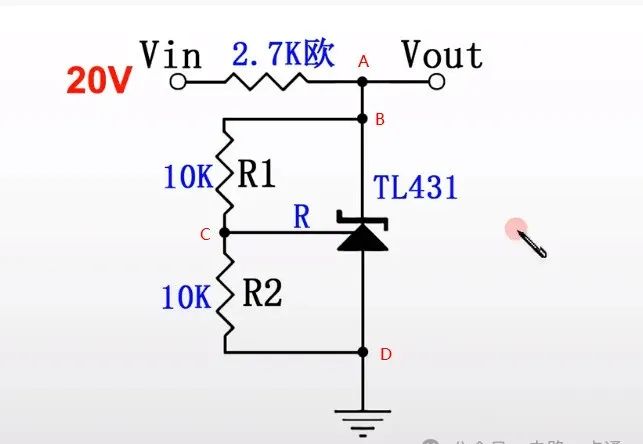

　　3.可調穩壓電路

　　Vin = 20V Vout 要求可調

　　當上電瞬間 根據串聯電路分壓原理 C點電壓大約為8.8V 即TL431的 R(參考極電壓)>2.5v

　　TL431的陰極和陽極 導通，相當于A點對地短路 即A點電壓迅速被拉低 ， C點電壓也會被拉低。

　　當C點電壓下降到 < 2.5v ，TL431的陰極和陽極截止， Vin = Vout ，這時A點電壓就會上升 ，C點電壓也會上升 。

　　當C點電壓上升到 稍高與2.5V，TL431的陰極和陽極 導通， 相當于A點短路，C點電壓也會降低，循環往復，C電電壓就會穩定在2.5V。

　　根據串聯電路分壓原理， A的電壓可以被計算出來 A點電壓會穩定在某個電壓中

　　4.R1和R2 的 電阻如何選擇

　　431 的等效電路相當運放 ， 根據虛短原理 R端并無電路流過 ， R1 和R2 的電流就會相等

　　I1 = I2 C點的電壓為2.5v

　　R2 的電流 I2 = 2.5 / R2 因?yàn)?I1 = I2

　　R1 分得的電壓為 Vout – 2.5

　　2.5 / R2 = (Vout-2.5)/ R1

　　Vout = 2.5 ( 1 + R1 / R2 )

　　注意 R1選取的電阻值要考慮 C點分的的電壓要大于等于 2.5v ，不然 431 的陰極和陽極永遠處于截止?fàn)顟B(tài)
