這次我們把范圍擴大到NPN和PNP倆種管子，也給大家一些例子，例子由易到難，如果全部都能答上來，那三極管這里你算是吃透了。

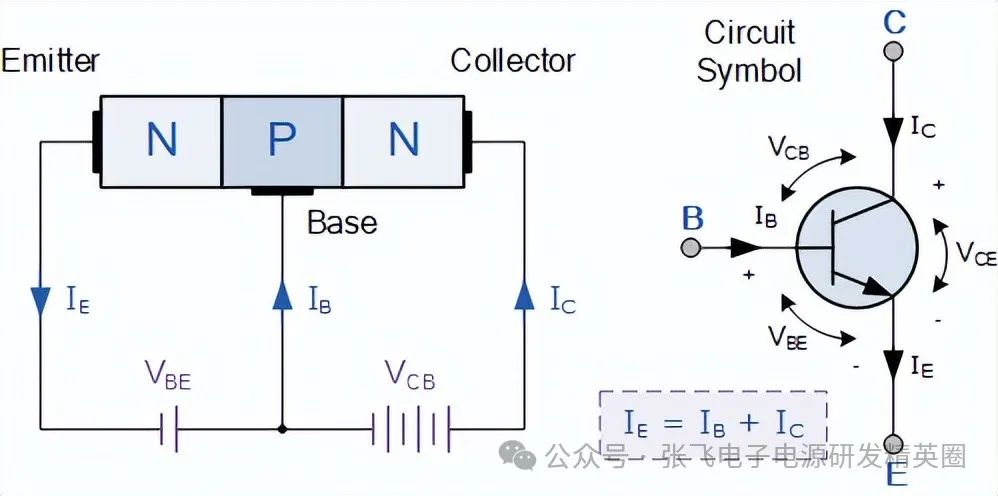

　　1.關于NPN管子，NPN的三極管，10V的電壓加在基極，串聯100KΩ在基極上，那么流入晶體管的基極電流是多少?

　　看似簡單，其實考察了對NPN三極管的隱形已知條件的考察，就是BE之間導通會有0.6V的壓降。

　　那么Ib=(10-0.6)/100KΩ=94uA

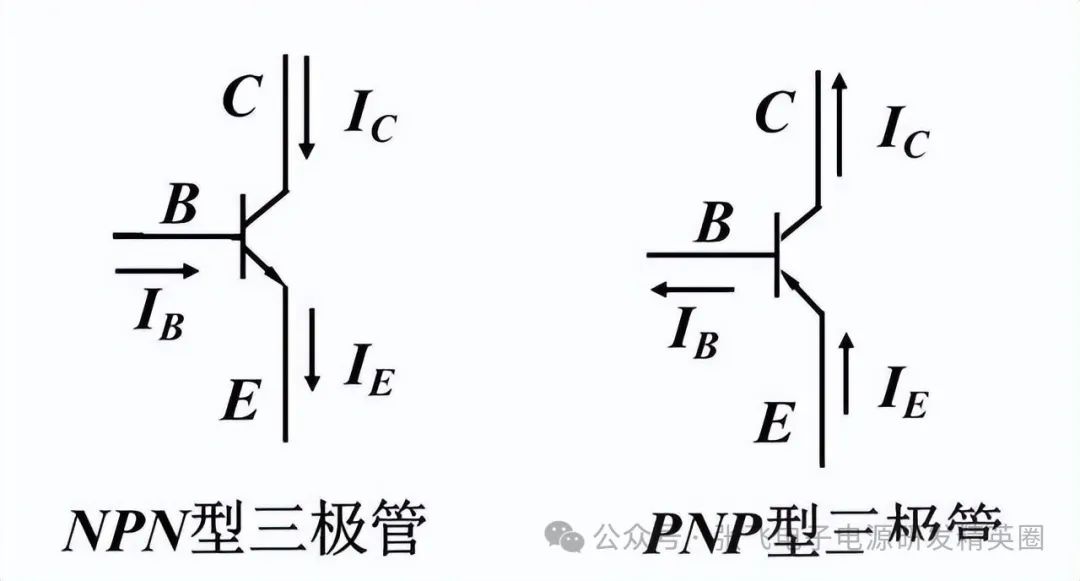

　　2 PNP晶體管，對于PNP管，記住三個端口的電流都和NPN是反過來的就比較好記憶了。

　　NPN三極管：電流方向?yàn)榛鶚O流向發射極(驅動電流從基極流入)，集電極流向發射極。

　　PNP三極管：電流方向?yàn)榘l(fā)射極流向基極(驅動電流從基極流出)，發射極流向集電極。

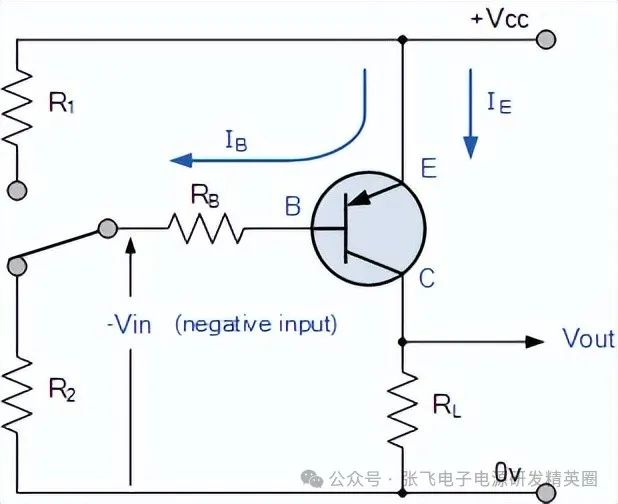

　　當然我不是特別喜歡這張圖是因?yàn)镻NP的電流方向是從下往上流的，但是在實際電路圖中，大多還是發射極連接高電平的，這點要特別注意，和上面的圖片做對比會更好，總之電流是E到C。和NPN管子相反。

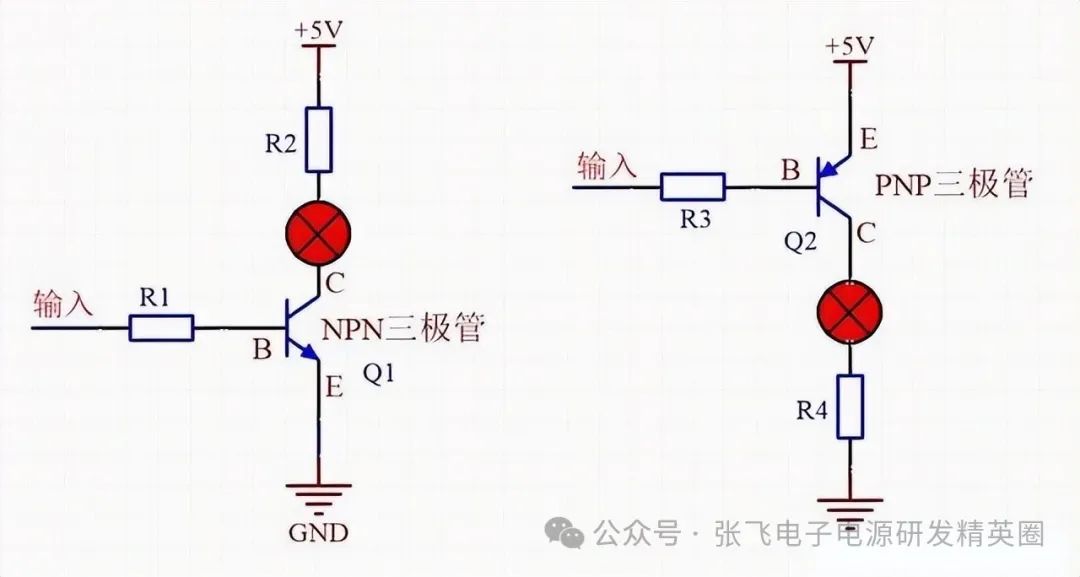

　　兩者的對比應用：NPN高電平在B導通;PNP低電平在B導通。所以在電路圖的分析過程中注意所使用的管子，再針對所使用的管子去分析邏輯。

　　結合PNP和NPN的題，據說這是一道經常在電源工程師面試中的題目，它考察了三極管的大部分知識和電路的分析能力。

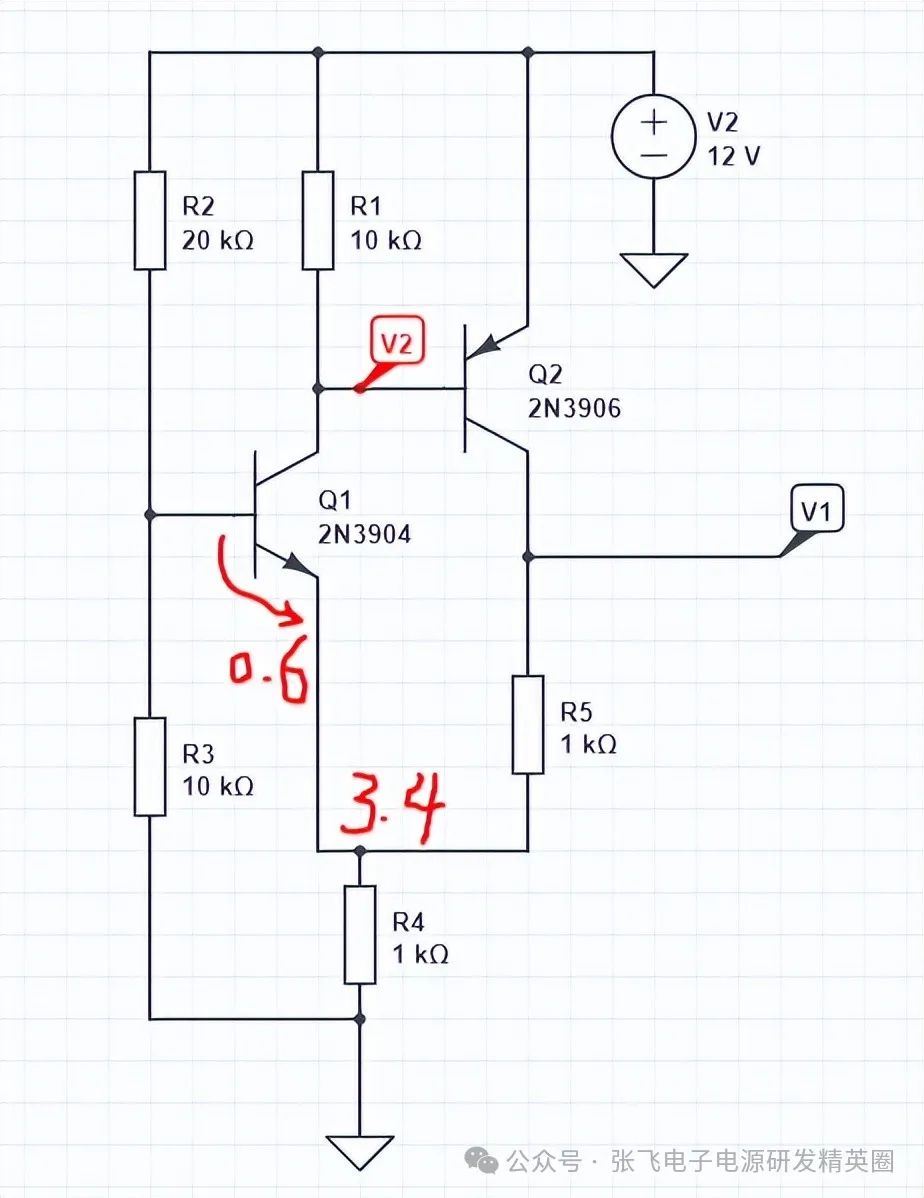

　　給出下面的電路：判斷V1的電壓是多少。

　　給你10分鐘作答。

　　第一步：先判斷圖里都使用了哪些器件。乍一看有NPN和PNP，所以要注意導通方向和二極管的壓降。

　　先看最左側，R2，R3分壓，那么R3上面就是4V，(假設NPN的BE導通壓降為0.6v)那么R4上面就是3.4V，經過R4到地的電流就是3.4/1KΩ，3.4mA。

　　相信到這一步，絕大多數的人都能分析出來。

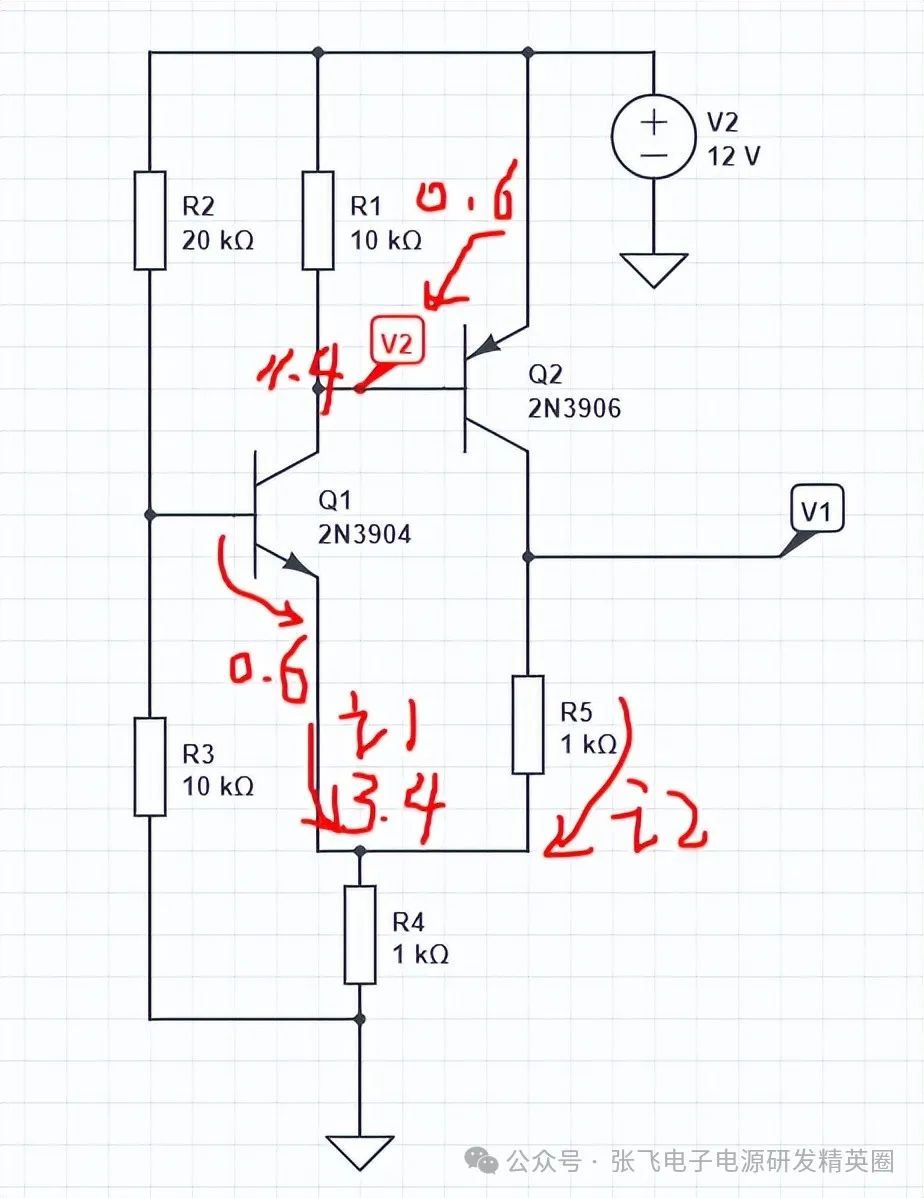

　　這個時候就看你對PNP的理解夠不夠深，突破點就在V2的電壓，首先，Q2如果導通，那么EB之間的壓降就是0.6V，或者說這個PNP把R1鉗位在了0.6V。

　　那么就知道Q2的基極電壓為12-0.6=11.4V。那么走過R1的電流也就是0.6/10K=0.06mA=60uA.

　　再根據R4上方的節點電流，3.4mA-0.06mA=3.34mA。這就是跨過R5的電流。

　　知道了R5的電流也便知道了R5上面的電壓：3.4V+3.34mA*1KΩ=6.74V。

　　這是一道很好的結合N型和P型三極管的例題，能搞定這道題，三極管的電路分析應該不成問題。
